Sharp MultiSync PN-ME552 Mounting Information page 5

Volg voor installatie de instructies die bij de standaard zijn geleverd. Gebruik alleen door de fabrikant goedgekeurde apparaten.
OPMERKING:
• PN-ME432, PN-ME502 en PN-ME552 gebruik ST-43M. PN-ME652 gebruik ST-65M.

• Voor de ST-43M: gebruik ALLEEN schroeven die zijn meegeleverd met de optionele tafelstandaard.
Gebruik voor de ST-65M UITSLUITEND duimschroeven en bevestig de voethouders die bij de optionele
tafelvoet horen. Installeer de voet zodanig dat het lange uiteinde van de voetjes naar voren wijst.

• De monitor kan alleen worden gebruikt in de liggende stand met de tafelstandaard.
MultiSync-modelnaam
PN-ME432
PN-ME502
PN-ME552
PN-ME652
PN-ME652
PN-ME432/PN-ME502/PN-ME552
Hoogteverstelling (PN-ME432/PN-ME502/PN-ME552)

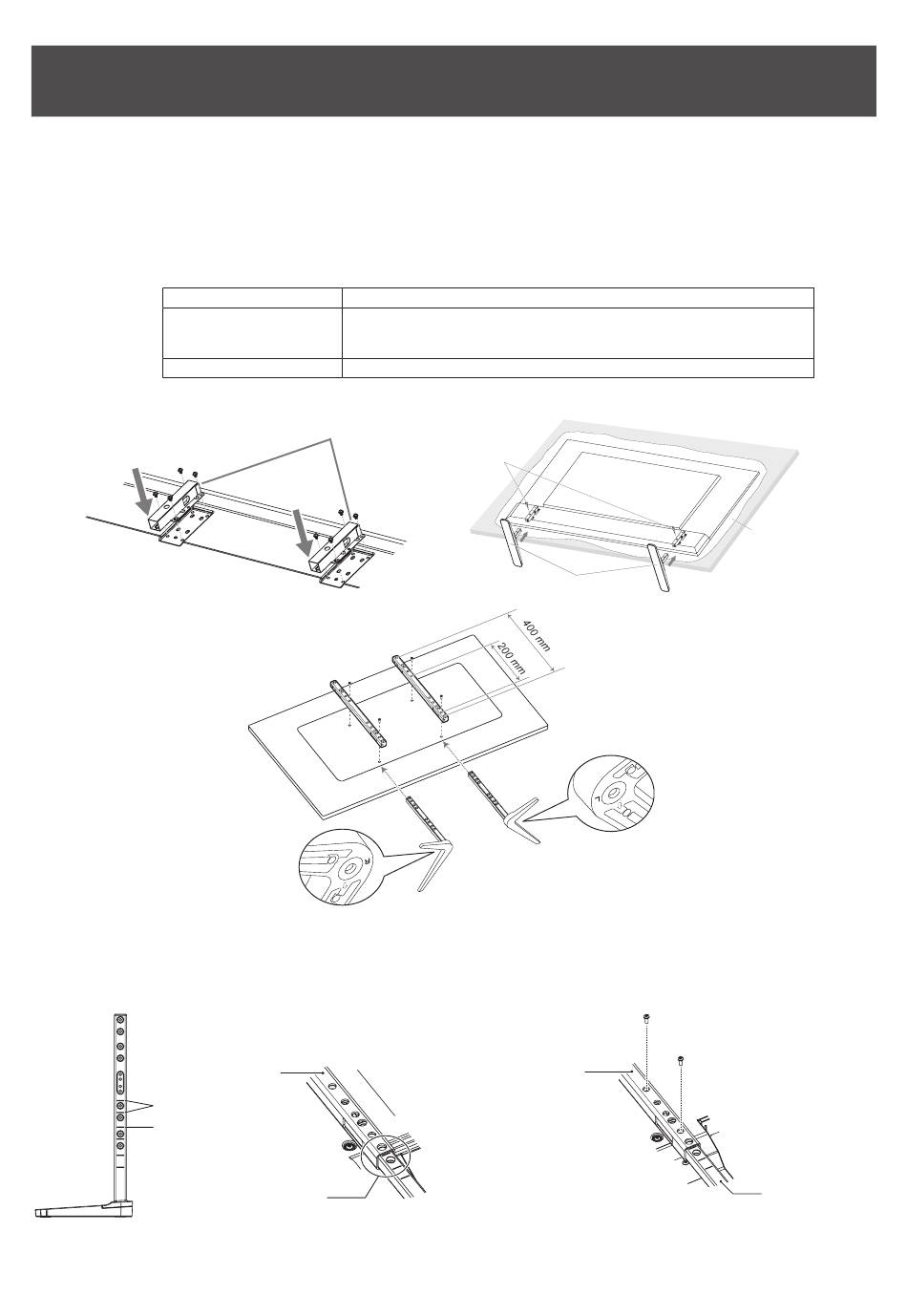

1. De lijnen op de staander zijn indicatoren van de
hoogteverstelling (afbeelding 1). Stel de buis af
volgens de lijnen.
PN-ME552 Hoog/Laag
PN-ME432, PN-ME502
Stel de buis af op een lijn
Afbeelding 1
Optionele tafelstandaard
Optionele tafelstandaard
ST-43M (schroeven zijn meegeleverd)
ST-65M (kartelschroeven, schroeven, klemmen en houders zijn meegeleverd)
Optionele voethouder
Buis
Kartelschroeven
Optionele tafelvoet
200 mm (PN-ME432)
400 mm (PN-ME502/PN-ME552)
2. Monteer de staander en de buis met de bijgeleverde
schroeven. Schroef de schroeven in de twee
schroefgaten in de buis (afbeelding 2).
Buis
[DUT] Nederlands
Tafel
Zachte doek
Staander
Afbeelding 2
