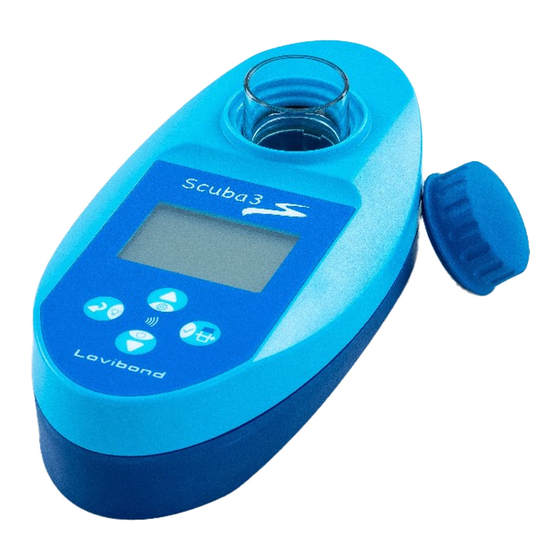

- Page 1 Smart Pooltester Scuba3s new!
- Page 2 Parameters List Parameter Test name Measuring on display Range Free Chlorine Cl F 0.1 - 6 mg/L Total Chlorine Cl T 0.1 - 6 mg/L Combined Chlorine Cl Comb. 0.1 - 6 mg/L Bromine 0.2 - 13.5 mg/L 6.5 - 8.4 mg/L Cyanuric Acid 20 - 120 mg/L Total Alkalinity...
- Page 3 Range for safe Required Tablet Reagents swimming conditi- on* (Green light) 0.3 - 4 mg/L DPD No.1 0.3 - 4.5 mg/L DPD No.1 + DPD No.3 Evo 0 - 0.5 mg/L DPD No.1 + DPD No.3 Evo 1.5 - 8.5 mg/L DPD No.1 6.8 - 7.6 mg/L Phenol Red Photometer...
- Page 4 Congratulations on your purchase of the Scuba3s. You are owner of an state-of-the-art smart pooltester for the analysis of poolwater quality with the latest technology. 1. Battery replacement: Notes / Caution Only use non-rechargeable batteries as specified in tech- nical data.
- Page 5 Caution The reagents are potentially harmful if they are swallowed. Do not swallow! Keep them out of the reach of children. Contact for Poison Center: www.lovibond.com Requirements for safe use Note the following points for safe use: If the product is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
- Page 6 4. Guidelines for photometric measurements Use only blister tablets with black printing. Always add the reagent tablets to the water sample straight from the foil without touching them with the fingers. Close the blue lid on top of the sample chamber tightly before zeroing / reading.
- Page 7 Short Press: switch on/scroll down Long Press (3s): switch off 6. General Measurement procedure: 6.1 Switch Scuba3s on: When not in use, Scuba3s turns off automatically after 5 minutes. To turn off manually, press Down key for 3 seconds. 6.2 Select Parameters...
- Page 8 6.3 Collect Sample: Collect sample by dipping Scuba3s into pool water multiple time. Make sure the sample chamber is filled completely. 6.4 Cover measuring chamber Cover measuring chamber with the rubber cap. Make sure that the chamber is tightly closed.
- Page 9 6.7 Dissolve tablet Use stirring rod delivered in Scuba3s Box to crush and dissolve the tablet. Make sure that the tablet is completely dissolved. 6.8 Perform Test Close the chamber with rubber cap swirl the device back and forth for approx.
- Page 10 • Press Back key to go back to main settings menu. 7.2 Transfer Results • The instrument shows NFC next to the battery icon. • Follow instructions from Lovibond ® PoolAssistant App to receive data. • Note: All data sets are transferred 30/09/2023...
- Page 11 7.3 Delete results • Press Test key to select the data delete option. • Press Test key again to confirm the action. • All results will be deleted. • Note: Make sure to transfer all your results before deleting. 7.4 Date Setting •...
- Page 12 Spectrometric sensor, multi-wavelength Wavelength: Multi Display: LCD Dot Matrix with Backlight Interface: NFC (Near Field Communication) App Connectivity: Lovibond -PoolAssistant ® Memory: 100 data sets Power Supply: 2 x AA batteries (Mignon AA/LR6) 3V DC / 55mA Battery Life: 5000 measurements Auto –...
- Page 13 10. List of Accessories & Reagents: • 525620 - Refill Pack Cl • 525621 - Refill Pack Cl -pH-Alka-m-CyA • 525652 - Refill Pack Calcium Hardness • 525651 - Refill Pack Active Oxygen • 525653 - Refill Pack Copper • 525654 - Refill Pack Phosphate •...
- Page 14 Parameterliste Parameter Abkürzung Messbereich (Bildschirm- anzeige) Chlor , frei Cl F 0,1 - 6 mg/L Chlor, gesamt Cl T 0,1 - 6 mg/L Chlor, gebunden Cl Comb. 0,1 - 6 mg/L Brom 0,2 - 13,5 mg/L 6,5 - 8,4 mg/L Cyanursäure 20 - 120 mg/L Gesamtalkalität...
- Page 15 Messbereiche für si- Tablettenreagenzien cheres Schwimmen* (grünes Licht) 0,3 - 4 mg/L DPD No.1 0,3 - 4,5 mg/L DPD No.1 + DPD No.3 Evo 0 - 0,5 mg/L DPD No.1 + DPD No.3 Evo 1,5 - 8,5 mg/L DPD No.1 6,8 - 7,6 mg/L Phenol Red Photometer 30 - 50 mg/L...
- Page 16 Wir gratulieren Ihnen zum Kauf des Scuba3s. Sie sind Besitzer eines hochmodernen Smart-Pooltesters zur Analyse der Poolwasserqualität mit neuester Technologie. 1. Batteriewechsel: Hinweise/Vorsicht Verwenden Sie ausschließlich nicht wiederaufladbare Batterien, wie in den techni-schen Daten angegeben. Das Gerät muss vor dem Öffnen des Batteriefachs trocken sein.
- Page 17 Potenziell schädlich, wenn die Reagenzien verschluckt werden. Nicht verschlucken! Bewahren Sie die Reagen- zien außerhalb der Reichweite von Kindern auf. Giftnotrufzentrale: www.lovibond.com -> Kontakt Voraussetzungen für den sicheren Gebrauch Beachten Sie folgende Punkte für den sicheren Gebrauch: Wird das Gerät in einer vom Hersteller nicht vorgesehenen Weise verwendet, kann der durch das Gerät gewährleistete...
- Page 18 4. Leitlinien für photometrische Messungen Verwenden Sie nur Blistertabletten mit schwarzem Aufdruck. Geben Sie die Reagenztabletten immer direkt aus der Schutzfolie in die Wasserprobe, ohne sie mit den Fingern zu berühren. Verschließen Sie den blauen Deckel auf der Probenkammer, bevor Sie den Nullabgleich vornehmen. Stellen Sie immer sicher, dass die Probenkammer, der Deckel und der Rührstab gründlich gespült werden, wenn Sie von einem Test zum anderen übergehen.
- Page 19 Drücken Sie die Down-Taste kurz. Drücken Sie die Down-Taste für 3 Sekunden zum Ausschalten. Hinweis: Nach 5 Minuten Nicht- Verwendung schaltet sich Scuba3s automatisch aus. 6.2 Parameter auswählen: Wählen Sie den Parameter mit der Test-Taste aus oder scrollen Sie nach oben und unten, um einen anderen Parameter zu wählen.
- Page 20 6.3 Probe nehmen: Zur Entnahme der Probe tauchen Sie Scuba3s mehrmals in das Schwimmbadwasser ein. Stellen Sie sicher, dass die Messkammer vollständig gefüllt ist. 6.4 Messkammer abdecken Decken Sie die Messkammer mit der Kappe ab. Stellen Sie sicher, dass die Mess- kammer fest verschlossen ist.
- Page 21 6.7 Tablette auflösen Benutzen Sie den in der Scuba3s Box enthaltenen Rührstab, um die Tablette zu zerstoßen und aufzulösen. Stellen Sie sicher, dass die Tablette vollständig aufgelöst ist. 6.8 Test dürchführen Verschließen Sie die Kammer mit der Kappe, schwenken Sie das Gerät ca.
- Page 22 P) umgerechnet werden. Im Falle von Cl Comb. drücken Sie die Up-/Down-Taste, um die Ergebnisse von Cl F oder Cl T anzuzeigen. Das Gerät zeigt die Ergebnisse mit grüner und roter Hintergrund-beleuchtung an, um anzuzeigen, ob das Wasser zum Schwimmen geeignet ist oder nicht. Anzeige des weltweit akzeptierten Messbereichs für sicheres Schwimmen.
- Page 23 Haupt-Einstellungsmenü zurückzukehren. 7.2 Ergebnisse übertragen • Das Gerät zeigt NFC neben dem Batterie-symbol an. • Folgen Sie den Anweisungen der Lovibond PoolAssistant App, um ® Daten zu übertragen. 30/09/2023 • Hinweis: Alle Datensätze werden aus dem Speicher übertragen.
- Page 24 Spektrometrischer Sensor, Multiwellenlänge Wellenlänge: Multiwellenlänge Display: LCD-Punktmatrix mit Hintergrund- beleuchtung Schnittstelle: NFC (Near Field Communication) App-Konnektivität: Lovibond -PoolAssistant ® Speicher: 100 Datensätze Stromversorgung: 2 x AA Batterien (Mignon AA/LR6) 3V DC / 55mA Lebensdauer der Batterie: 5000 Messungen Auto – Off:...
- Page 25 Verschmutzungsgrad: Maximale Höhe über Normalhöhennull: 3500 m 9. Lieferumfang: • 1 x Scuba 3s im robusten Kunststoffkoffer mit Aufhänger • 2 x AA Batterien • 1 Rührstab • 1 Bedienungsanleitung • 1 Blauer Deckel Reagenzien: • 20 x DPD No.1 Tabletten •...
- Page 26 Lovibond PoolAssistant ® Tintometer GmbH Lovibond Water Testing ® Schleefstraße 8-12 D-44287 Dortmund Tel.:+49(0)231-94510-0 Technical changes without notice Printed in Germany 04/24 Update: www.lovibond.com No.: 00387976-1...
