Harvia Pro 20 RS / Harvia Pro 20 LS
Puulämmitteisen kiukaan asennus- ja käyttöohje
Monterings- och bruksanvisning för vedeldad bastuugn
Instructions for Installation and Use of Woodburning Stove
Anleitung für Montage und Gebrauch des holzbeheizten Saunaofens
Instructions d'installation et d'utilisation du poêle à bois
Istruzioni per l'installazione e l'utilizzo della stufa a legna
Installatie- en gebruiksinstructies voor de houtkachel
Pokyny pro instalaci a užívání kamen na dřevo

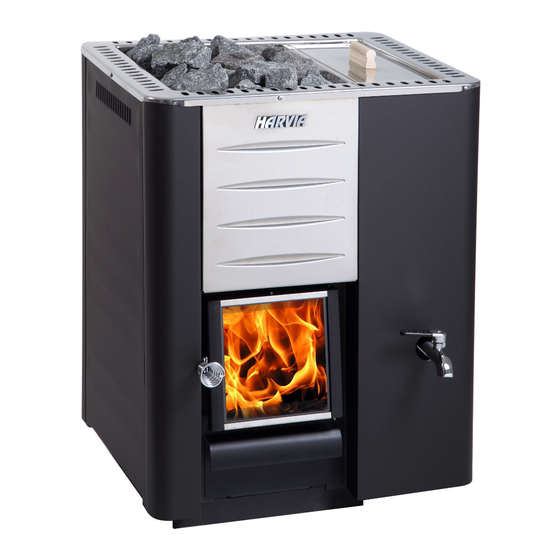

Harvia Pro 20 RS
ItmNr. WKPR20RSM
Huom! Versiot 2024 tai uudemmat / OBS! Version 2024 eller senare
Note! Versions 2024 or later / Achtung! Versionen 2024 oder später
Remarque ! Versions 2024 ou ultérieures / Nota! Versioni 2024 o successive
Opmerking! Versies 2024 of later / Poznámka! Verze 2024 nebo novější
Harvia Pro 20 LS
ItmNr. WKPR20LSM
FI
SV
EN
DE
FR
IT
NL
CS
Y05-1343-1
