M1, M2, M3, M3 SL, 20 Pro, 26 Pro, 36, 20 SL, 20 Duo, 36 Duo, 20 ES Pro/S,
20 RS/LS Pro, 20 Boiler, 20 SL Boiler, Classic 140, Classic 220, Classic 280,
Classic 220 Duo, Premium, Premium VS, Linear 16, 16, Linear 22, 22/S,
Linear 22 ES, 22 ES S, Linear 22 RS/LS, 22 RS/LS S, Linear 28
Instructions for Installation and Use of Woodburning Stove
Anleitung für Montage und Gebrauch des holzbeheizten Saunaofens

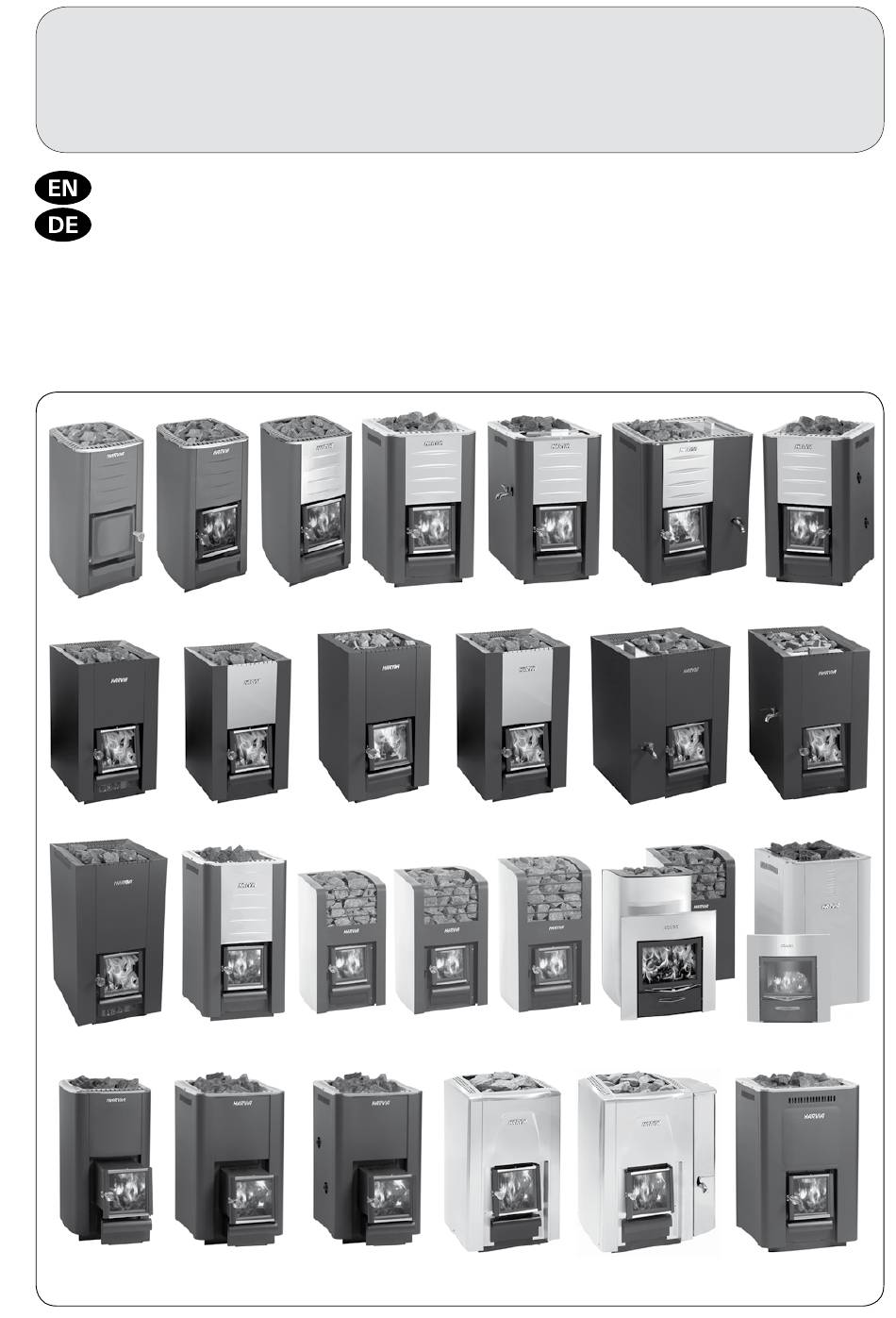

M1
Linear 16
Linear 28
M3 SL
27022017VTT/Y05-0109
HARVIA
M2
M3
16
Linear 22
26 Pro
Classic 140
20 SL
20 SL Boiler
20 Pro
20 ES Pro/S
22/S
Classic 220
Classic 280
Premium
20 RS/LS Pro
Linear 22 RS/LS,
Linear 22 ES,
22 RS/LS S
22 ES S
Classic 220 Duo
20 Duo, 36 Duo
Premium VS
20 Boiler
36
Advertisement
Table of Contents
Related Manuals for Harvia 22 RS/LS S
Summary of Contents for Harvia 22 RS/LS S
- Page 1 20 RS/LS Pro, 20 Boiler, 20 SL Boiler, Classic 140, Classic 220, Classic 280, Classic 220 Duo, Premium, Premium VS, Linear 16, 16, Linear 22, 22/S, Linear 22 ES, 22 ES S, Linear 22 RS/LS, 22 RS/LS S, Linear 28 Instructions for Installation and Use of Woodburning Stove Anleitung für Montage und Gebrauch des holzbeheizten Saunaofens...
-
