Summary of Contents for Häfele NEBULA
- Page 1 TUDUNG HISAP LANGIT-LANGIT (CEILING HOOD HOOD) Panduan Instalasi dan Penggunaan www.hafele.co.id...
- Page 2 PANDUAN INSTALASI DAN PENGGUNAAN UNTUK TUDUNG HISAP LANGIT-LANGIT 538.79.012 NEBULA HANYA UNTUK PENGGUNAAN DALAM RUANGAN www.hafele.co.id...
-
Page 3: Table Of Contents
DAFTAR ISI Bagian 1 : Informasi Keselamatan ..............2 1.1 Keselamatan Umum ..................2 1.2 Sambungan Listrik ..................3 1.3 Menggunakan Unit ..................3 Bagian 2 : Pemasangan .................. 4 Bagian 3 : Pengoperasian ................5 3.1 Instruksi Kontrol ................... 5 3.2 Mengaktifkan/Menonaktifkan Bel .............. -
Page 4: Bagian 1 : Informasi Keselamatan
INFORMASI KESELAMATAN Sebelum memasang dan menggunakan alat, harap baca instruksi ini dengan cermat. Hanya dengan begitu Anda akan dapat mengoperasikan alat Anda dengan aman dan benar. Sebaiknya simpan instruksi manual dan instruksi pemasangan untuk penggunaan di masa mendatang atau untuk pengguna alat berikutnya. -
Page 5: Sambungan Listrik
menyebabkan kaca pecah. 11. Jangan lepaskan plastik pelindung dari kap mesin sampai benar-benar terpasang, jika plastik ini tidak ada di area yang dapat memiliki risiko kerusakan selama pemasangan. Ini akan menghindari kerusakan pada bagian luar alat, sesuatu yang tidak akan tercakup oleh jaminan. 1.2 Sambungan Listrik 1. -
Page 6: Bagian 2 : Pemasangan
10. Udara yang diekstraksi tidak boleh disalurkan ke saluran sirkulasi udara panas. 11. Udara tidak boleh dibuang ke cerobong yang digunakan untuk asap dari peralatan rumah tangga yang ditenagai oleh gas atau bahan bakar lainnya (ini tidak berlaku jika tudung bekerja dalam mode resirkulasi). 12. -
Page 7: Bagian 3 : Pengoperasian
pemasangan dan pemeliharaan tetap sama. 5. Silakan merujuk ke lampiran di akhir buku manual ini untuk melihat lebih banyak gambar tentang pemasangan, aksesoris, dan informasi yang diperlukan tentang alat ini. Jarak Pemasangan Aman 1. Jarak antara kompor listrik dan bagian bawah tudung hisap harus minimal 550 mm, sedangkan antara kompor gas dan bagian bawah tudung hisap harus minimal 650 mm. - Page 8 Pengendali jarak jauh akan tiba dan sudah diprogram dengan tudung hisap, jika karena alasan apa pun pengendali jarak jauh kehilangan komunikasi dengan tudung hisap, lakukan prosedur berikut: 1. Lepaskan tudung hisap dari catu daya. 2. Tunggu beberapa detik dan pulihkan daya dan dalam 10 detik, tekan tombol "P1"...
-
Page 9: Mengaktifkan/Menonaktifkan Bel
PC: Tombol Menyalakan/Mematikan Fungsi Pembersih Udara (huruf “C” akan tampil) Ketika fungsi ini diaktifkan, motor diatur pada kecepatan maksimum selama sekitar 6 menit, pada akhir 6 menit, motor akan mati secara otomatis. Untuk mematikan fungsi: tekan tombol “PC” atau “P0”. Catatan: Fungsi ini hanya dapat diaktifkan dengan tudung hisap menyala dan memiliki prioritas di atas semua fungsi motor aktif lainnya. -
Page 10: Sinyal Pembersihan
Dengan mengaktifkan pengatur waktu, LED warna yang sesuai, tergantung pada kecepatan yang disetel, berkedip dengan frekuensi 1 detik, pada akhir 15 menit, dalam kecepatan non-intensif, mesin akan mati tapi tidak dengan pencahayaan. Adapun kecepatan intensif, ketika pengatur waktu diaktifkan, alat tetap pada kecepatan yang diatur selama 6 menit pertama dan kemudian 9 menit sisanya pada kecepatan ke-4. -
Page 11: Bagian 5 : Spesifikasi
Pencahayaan Tudung hisap dilengkapi dengan teknologi pencahayaan LED efisiensi tinggi, konsumsi daya rendah dan daya tahan sangat tinggi dalam kondisi penggunaan normal. Untuk penggantian, hubungi departemen layanan. SPESIFIKASI NEBULA Model 538.79.012 Warna Putih Material... - Page 12 INSTALLATION AND USER MANUAL FOR CEILING HOOD 538.79.012 NEBULA FOR INDOOR USE ONLY www.hafele.co.id...
- Page 13 TABLE OF CONTENT Chapter 1 : Safety Information ............... 2 1.1 General Safety ..................... 2 1.2 Electrical Connectioin .................. 3 1.3 Using the Unit ....................3 Chapter 2 : Installations .................. 4 Chapter 3 : Operations ..................5 3.1 Control Instruction ..................5 3.2 Buzzer Activation/Deactivation ..............
-
Page 14: Chapter 1 : Safety Information
SAFETY INFORMATION Before installing and using the appliance, please read these instructions carefully. Only then you will be able to operate your appliance safely and correctly. We recommend keeping the instruction manual and installation instructions for future use or for subsequent users of the appliance. 1. -
Page 15: Electrical Connectioin
1.2 Electrical Connection 1. Electrical connections shall be approved by a qualified electrician before using the appliance. 2. Electrical connection shall be performed by just one qualified electrician, who will responsible for proper electrical connection of the appliance to power supply. -
Page 16: Chapter 2 : Installations
hood (if your appliance is equipped with it. 15. Range hoods and other cooking fume extractors may adversely affect the safe operation of appliances burning gas or other fuels (including those in other rooms) due to back flow of combustion gases. These gases can potentially result in carbon monoxide poisoning. -
Page 17: Chapter 3 : Operations
Filtering Version OPERATIONS 3.1 Control Instruction The remote control will arrive and already programmed with the hood, if for any reason the remote control loses communication with the hood, perform the following procedure: 1. Disconnect the hood from the power supply. 2. - Page 18 Functions: P0: ON/OFF key If selected with the engine off, the display shows a zero “0” for about 1 second. P1: Decrease the motor speed. If the hood is in the 1 speed, it switches off the motor. P2: key to increase the motor speed, if the hood is off it switches on the 1 speed, pressing a second time activates the 2 speed, pressing a third time activates...
-
Page 19: Buzzer Activation/Deactivation
PD: Display 3.2 Buzzer Activation/Deactivation The hood is supplied with the default active buzzer, if you want to deactivate it, with the hood off, turn on the lights by pressing the "PL" key, then press and hold the "PT" and "P1" keys until the switching on of the hood led without acoustic signal. -
Page 20: Cleaning Signal
3.4.1 Cleaning Signal Metal Grease Filter After 30 hours of operation, the Green LED will start flashing for 20 seconds indicating to clean the filters. To reset the filters, with the hood off, press the “P0” key for 3 seconds while the LED is flashing. Ceramic Filter After 120 hours of operation, the Red LED will start flashing for 20 seconds indicating to clean the filters. -
Page 21: Chapter 5 : Specification

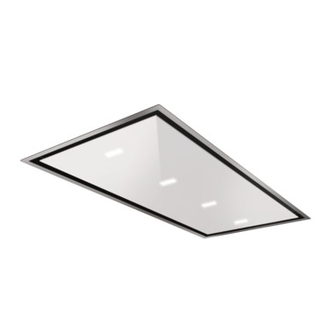

SPECIFICATION NEBULA Model 538.79.012 Color White Material Steel + White Glass Control Panel Remote Control Lamp 3 x 2.2 W LED Airflow 808 m3/h Motor Power 226 W Filter Al Grease Filter + Filtering Kit Dimension 900 x 600 x 214 mm Specifications of this appliance may change without notice to improve the quality of the product. - Page 22 APPENDIX www.hafele.co.id Page 10...
- Page 23 www.hafele.co.id Page 11...
- Page 24 www.hafele.co.id Page 12...
- Page 25 www.hafele.co.id Page 13...
- Page 26 www.hafele.co.id Page 14...
- Page 27 www.hafele.co.id Page 15...
- Page 28 www.hafele.co.id Page 16...
- Page 29 www.hafele.co.id Page 17...
- Page 30 www.hafele.co.id Page 18...
- Page 31 www.hafele.co.id Page 19...
- Page 32 PT. Hafele Indotama Taman Tekno Blok A No. 3 Serpong, Tangerang 15314 Phone, +62 21 7587 8888 Email: service@hafeleindonesia.com www.hafele.co.id AUTHORIZED SERVICE CENTER 0816 862 937 www.hafele.co.id Page 1...
