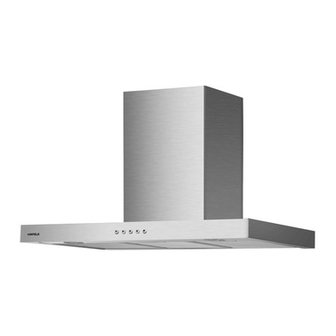

Chimney cooker hood
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TUDUNG HISAP
(CHIMNEY COOKER HOOD)
Panduan Installasi dan Penggunaan

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FREIBURG 495.38.237 and is the answer not in the manual?

Questions and answers

Related Manuals for Häfele FREIBURG 495.38.237

Summary of Contents for Häfele FREIBURG 495.38.237

  • Page 1 TUDUNG HISAP (CHIMNEY COOKER HOOD) Panduan Installasi dan Penggunaan...
  • Page 2 No. Pendaftaran : IMKG.628.03.2021 INSTALASI DAN PANDUAN PENGGUNA UNTUK TUDUNG HISAP TIPE CEROBONG 495.38.237 FREIBURG 495.38.241 DORTMUND 495.38.348 FRANKFURT HANYA UNTUK PENGGUNAAN DALAM RUANGAN...

  • Page 3: Table Of Contents

    DAFTAR ISI Bagian 1 : Informasi Keselamatan ..............2 Bagian 2 : Pemasangan ..................2 Persiapan Pemasangan ..................2 Pemasangan (Saluran Keluar) ................3 Pemasangan Cerobong ..................6 Pemasangan (Saluran Pembangan Ke dalam)............. 7 Pemasangan Saluran keluar ................. 7 Bagian 3 : Pengoperasian ...................

  • Page 4: Bagian 1 : Informasi Keselamatan

    INFORMASI KESELAMATAN 1. Jangan biarkan anak-anak mengoperasikan mesin. 2. Tudung hisap hanya diperuntukkan untuk penggunaan rumah tangga, tidak cocok untuk acara barbekyu, tempat berjualan daging panggang dan tujuan komersil lainnya. 3. Pastikan ruangan dapur memiliki saluran dan aliran udara yang bagus sebelum memasang peralatan ini.

  • Page 5: Pemasangan (Saluran Keluar)

    Sebelum pemasangan, matikan dan cabut peralatan dari sumber listrik Tudung hisap harus dipasang dengan jarak antara 65 – 75cm dari permukaan memasak untuk efisiensi terbaik. PEMASANGAN (SALURAN KELUAR) PERHATIAN! Pelajari lembar instruksi pemasangan tentang pengoperasian peralatan ketika air dibuang keluar. Bor lubang berukuran 3x8mm untuk dudukan breket.
  • Page 6 www.hafele.co.id Halaman 4...
  • Page 7 Untuk model panel sandar,diperlukan lubang 4x8 mm, kencangkan baut dan angkur dinding sebelum pemasangan. Angkat tudung hisap dan gantung di pengait breket dinding. Angkat tudung hisap dan gantung di pengait breket dinding. Atur katup satu arah pada alat penghisap. Lalu, pasang pipa keluar ke pipa satu arah seperti gambar berikut.

  • Page 8: Pemasangan Cerobong

    PEMASANGAN CEROBONG Letakkan cerobong bagian atas ke dalam cerobong bawah, lalu tarik cerobong bagian atas ke arah atas. Sesuaikan untuk mendapatkan ketinggian yang diharapkan. Geser cerobong untuk menyesuaikan ketinggian. Ketika sudah pas, pasang baut seperti gambar berikut. Buat lubang 2x8mm untuk memasang pelat II.

  • Page 9: Pemasangan (Saluran Pembangan Ke Dalam)

    PEMASANGAN (SALURAN PEMBUANGAN KE DALAM) Jika Anda tidak memiliki saluran buang keluar, tidak diperlukan pipa pembuangan dan pemasangan sesuai dengan bagian selanjutnya. PEMASANGAN (SALURAN KELUAR) Karbon aktif dapat digunakan untuk menghilangkan bau. Untuk memasang filter karbon aktif, filter minyak harus dilepas terlebih dahulu.

  • Page 10: Tombol Tekan (Dortmund)

    Tombol kecepatan rendah Digunakan untuk ventilasi dapur. Cocok untuk memanaskan makanan dan proses memasak yang tidak menghasilkan banyak uap. Tombol kecepatan sedang Kecepatan aliran udara yang cocok untuk ventilasi proses memasak standar. Tombol kecepatan tinggi Ketika kelembaban tinggi, asap, atau banyak uap dihasilkan, tekan tombol ini untuk ventilasi yang maksimal.
  • Page 11 Bersihkan filter Ketika pertama kali menyala, atau setelah penggunaan secara terus menerus selama 14 jam, tanda bersihkan filter akan menyala Tombol menurunkan daya Ketika menyala, tekan dengan cepat untuk menurunkan kecepatan motor satu tingkat. Pada kondisi pengaturan tunda, tekan dengan cepat untuk menurunkan menit, tekan...

  • Page 12: Bagian 4 : Perawatan

    Ketika motor bekerja selama 14 jam, tanda Bersihkan Filter akan menyala; tekan dengan lambat tombol lampu untuk menghilangkan tanda. Dalam keadaan siaga dan menyala, lampu LED akan mati jika tidak ditekan selama 2 menit, tekan tombol apa saja untuk menyalakan lampu LED. Ketika lampu tombol mati, hanya tombol ON/OFF dan lampu yang dapat menyalakan lampu LED.

  • Page 13: Bagian 5 : Penyelesaian Masalah

    PENYELESAIAN MASALAH Kerusakan Penyebab Solusi Lampu menyala, tapi Baling kipas macet Matikan unit dan kipas tidak menyala Motor rusak panggil teknisi resmi Lampu rusak Ganti bohlam dengan yang sesuai Lampu dan kipas tidak Kabel daya kendor Kencangkan kabel menyala daya Baling kipas rusak Matikan unit dan panggil teknisi resmi...
  • Page 14 lingkungan, nilai sebenarnya mungkin bervariasi. www.hafele.co.id Halaman 11...
  • Page 15 INSTALLATION AND USER MANUAL FOR CHIMNEY COOKER HOOD 495.38.237 FREIBURG 495.38.241 DORTMND 495.38.348 FRANKFURT FOR INDOOR USE ONLY...
  • Page 16 TABLE OF CONTENT Chapter 1 : Safety Information................2 Chapter 2 : Installation ..................2 Preparing for Installation ..................2 Installation (Vent Outside)..................3 Chimney Installation....................6 Installation (Vent Inside) ..................7 Installation (Vent Outside)..................7 Chapter 3 : Operation..................7 Push Button (FRANKFURT) .................

  • Page 17: Chapter 1 : Safety Information

    SAFETY INFORMATION 1. Never let the children operate the machine. 2. The hood is for home use only, not suitable for barbecue, roast shop and other commercial purpose. 3. Make sure the kitchen has a proper convection system before connecting this appliance; Please check that the power supply cord is not damaged.

  • Page 18: Installation (Vent Outside)

    Before installation, turn the unit off and unplug it from the outlet. The cooker hood should be placed at a distance of 65~75cm above the cooking plane for best effeciency. INSTALLATION (VENT OUTSIDE): ATTENTION! Observe the warning in the instruction sheet concerning the operation of the appliance when air is discharged from the room.
  • Page 19 www.hafele.co.id Page 4...
  • Page 20 For inclined panel model, drill 4x8mm extra holes, fixing screws and screw plugs before installation. Lift up the cooker hood and hang onto the wall bracket hook. Fix the one-way-valve to the air outlet of the cooker hood. Then, attached the exhaust pipe onto the one-way-valve as shown below.

  • Page 21: Chimney Installation

    CHIMNEY INSTALLATION Put the upper chimney into lower chimney then pull out the upper chimney upwards. Adjust to reach the height required. Slide the chimney to adjust the chimney height. When the height you required is reached, hang the fixing hole to the fixing screws as showed in pictures.

  • Page 22: Installation (Vent Inside)

    INSTALLATION (VENT INSIDE): If you do not have an outlet to the outside, exhaust pipe is not required and the installation is similar to the section below. INSTALLATION (VENT OUTSIDE): Activated carbon filter can be used to trap odors. In order to install the activated carbon filter, the grease filter should be detached first.

  • Page 23: Push Button (Dortmund)

    Low Speed Button It is used for Ventilation on the kitchen. It is suitable for simmering and cooking which do not produce much steam. Medium Speed Button Ideal airflow speed for ventilation in standard cooking operation. High Speed Button When high density of smoke or steam is produced, press high- speed button for highest effective ventilation.
  • Page 24 Filter Clean The first time powered on, or after continue working for 14 hours, the sign for washing the filter would on. Power Down Key 1. On working condition, press fast decrease the motor one level. 2. On delay setting condition, fast pressing to decrease 1 minute, slow pressing to decrease continuously.

  • Page 25: Chapter 4 : Maintenance

    Light Time Alarm Automatic Motor Clean Filter Speed On stand-by and working condition, the LED would be shut off if there was no pressing 2 minutes; press any key to turn the LED on. When key lights are off, only ON/Off key and Lights key can turn the LED on.

  • Page 26: Chapter 5 : Troubleshooting

    TROUBLESHOOTING Cause Fault Solution Light on, but fan The fan blade is jammed Switch off the unit and repair does not work by qualified service personnel The motor is damaged only. Both light and fan Light bulb is burnt Replace the bulb with correct do not work bulb Power cord is loosed...
  • Page 29 PT. Hafele Indotama Taman Tekno Blok A No. 3 Serpong, Tangerang 15314 Phone, +62 21 7587 8888 Email: service@hafeleindonesia.com www.hafele.co.id AUTHORIZED SERVICE CENTER 0816 862 937...
