DS1760-080
VIDEO DOOR PHONE 2VOICE HANDS-FREE
VIDEOINTERFONO 2VOICE MANOS LIBRES
VIDEOSPRECHANLAGE 2VOICE VIVAVOCE
(nero / black / noire / negro / schwarz / zwart)
(bianco / white / blanc / blanco / weiß / wit)
VIDEOCITOFONO 2VOICE VIVAVOCE
MONITEUR 2VOICE MAIN-LIBRES
VIDEO-INTERCOM 2VOICE VIVAVOCE
Sch./Ref. 1760/5
Sch./Ref. 1760/6
LIBRETTO DI INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE D'INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
Mod.
1760
LBT21427
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for urmet domus 2VOICE VOG5 1760
Summary of Contents for urmet domus 2VOICE VOG5 1760

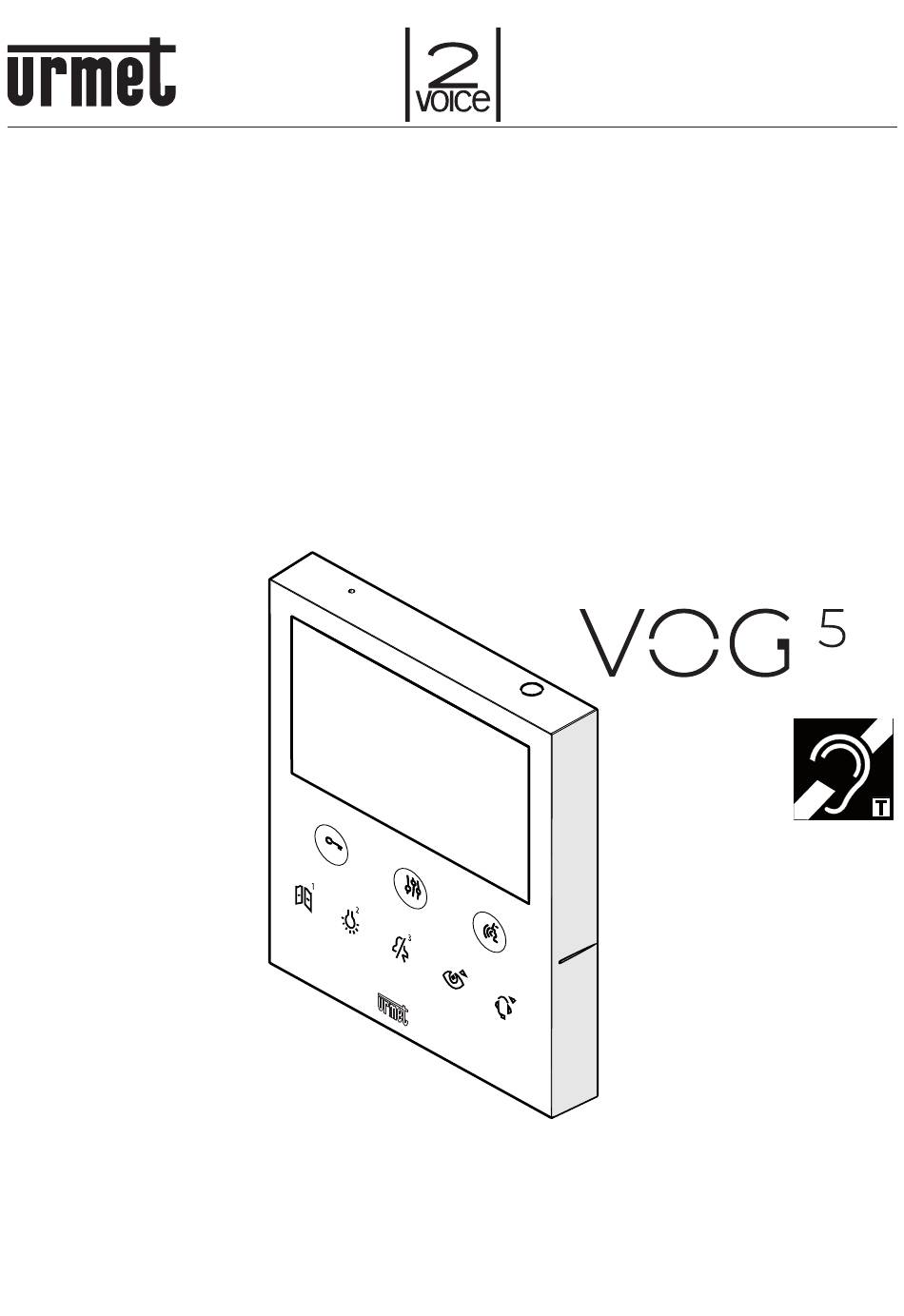

- Page 1 Mod. 1760 DS1760-080 LBT21427 VIDEOCITOFONO 2VOICE VIVAVOCE VIDEO DOOR PHONE 2VOICE HANDS-FREE MONITEUR 2VOICE MAIN-LIBRES VIDEOINTERFONO 2VOICE MANOS LIBRES VIDEOSPRECHANLAGE 2VOICE VIVAVOCE VIDEO-INTERCOM 2VOICE VIVAVOCE Sch./Ref. 1760/5 (nero / black / noire / negro / schwarz / zwart) Sch./Ref. 1760/6 (bianco / white / blanc / blanco / weiß...
-
Page 2: Descrizione Generale
ITALIANO DESCRIZIONE GENERALE Il videocitofono è dedicato all’utilizzo in impianti videocitofonici del sistema 2Voice. Le caratteristiche principali sono: • schermo a colori TFT-LCD da 5’’ (Wide Angle); • pulsanti soft-touch; • possibilità di attivazioni delle funzioni del videocitofono tramite comandi gestuali sul sensore IR (di default disabilitate);... -
Page 3: Installazione
Trimmer per regolazione volume altoparlante 16. Dip-switch di configurazione (SW1 / SW2 / SW 3): – n.1 di SW1, definisce la modalità di funzionamento del videocitofono: OFF “Mani libere” (default)/ ON “ Push to talk”; – n.2÷8 di SW1, definiscono il numero dell’appartamento nella colonna; – n.1÷2 di SW2, definiscono il numero del posto interno all’interno dell’appartamento. – n.1 di SW3, non utilizzato. – n.2 di SW3, abilita o disabilita il sensore IR per i comandi gestuali. Per le impostazioni dei dip-switch fare riferimento al libretto di sistema. Sportellino da rimuovere nel caso di collegamento entra-esci con accessorio Sch. -
Page 4: Descrizione Dei Morsetti
Per il collegamento del videocitofono in entra-esci bisogna rimuovere lo sportellino, come indicato in figura, ed inserire nella sede il circuito adattatore Sch. 1750/50 seguendo le istruzioni riportate nel suo libretto a corredo prodotto. 3.1. DESCRIZIONE DEI MORSETTI Suoneria supplementare Chiamata al piano LINE IN Ingresso Bus alimentazione... -
Page 5: Caratteristiche Tecniche
ACCESSO ALLA MODALITÀ DI PROGRAMMAZIONE Per accedere alla modalità di programmazione del dispositivo, premere e tenere premuto il tasto per un tempo prolungato (maggiore di 5 secondi) quando il dispositivo è a riposo. L’accesso alla modalità di programmazione è confermato da un suono di tre beep brevi e dalla segnalazione visiva del led del tasto che inizia a lampeggiare di colore arancione. - Page 6 ENGLISH DESCRIPTION video door phone is dedicated to the 2Voice system video door phones. The main features are: • colour 5’’ TFT-LCD screen (Wide Angle); • soft-touch buttons; • possibility of activating video door phone functions via gesture commands on the IR detector (disabled by default);...
-
Page 7: Installation
Configuration dip-switches (SW1 / SW2 / SW 3): – 1 of SW1, defines the operating mode of the video door phone: OFF “Hands free” (default) / ON “Push to talk”; – 2-8 of SW1, to define the apartment number in the column; – 1-2 of SW2, to define the station number in the apartment. – no.1 of SW3, not used. – no.2 of SW3, enables or disables the IR detector for gesture commands. Refer to the system booklet for how to set the dip switches. Door to be removed in case of in-out connection with Ref. -
Page 8: Description Of Terminals
To connect the video door phone in in-out, it is necessary to remove the door, as indicated in the figure, and insert the adaptor circuit Ref. 1750/50, following the instructions found in the booklet provided with the product. 3.1. DESCRIPTION OF TERMINALS Supplementary ringer Floor call LINE IN... -
Page 9: Technical Specifications
HOW TO ACCESS PROGRAMMING MODE To enter device programming mode, press and hold the button for an extended period (more than 5 seconds) while the device is in stand-by. Access to the programming mode is confirmed by three short beeps and by the visual indication of the key LED, which starts flashing in orange. The programming mode can be exited by pressing the key for a long time. - Page 10 FRANÇAIS DESCRIPTION Le moniteur est dédié à l’utilisation du système 2Voice dans les systèmes de portiers vidéo. Principales caractéristiques : • écran couleur TFT-LCD de 5’’ (grand angle) ; • boutons tactiles ; • possibilité d’activer les fonctions du vidéophone au moyen de commandes gestuelles sur le capteur IR (désactivées par défaut) ;...
- Page 11 Haut-parleur Bornes de connexion au système Trimmer pour le réglage du volume du haut-parleur 16. Commutateurs de configuration (SW1 / SW2 / SW 3): – n° 1 de SW1, définit le mode de fonctionnement du moniteur : OFF « Mains-libres » (par défaut)/ ON « Push to talk » ; – n° 2÷8 de SW1, définissent le numéro d’appartement dans la colonne ; – n° 1÷2 de SW2, définissent le numéro du poste interne dans l’appartement. – n.1 de SW3, non utilisé. – n.2 de SW3, active ou désactive le capteur IR pour les commandes gestuelles. Pour les réglages des commutateurs, se reporter à...
-
Page 12: Description Des Bornes
Pour le raccordement du moniteur en mode entrée/sortie, il est nécessaire de déposer le volet (voir figure et de mettre en place le circuit adaptateur Réf. 1750/50, en suivant les instructions contenues dans la notice du produit. 3.1. DESCRIPTION DES BORNES Sonnerie supplémentaire Appel a l’étage LINE IN Arrivée bus d’alimentation LINE OUT Sortie bus d’alimentation CONTRAINTES D’INSTALLATION DU MONITEUR... -
Page 13: Caractéristiques Techniques
ACCES AU MODE DE PROGRAMMATION Pour accéder au mode de programmation du dispositif, maintenir le bouton enfoncé (plus de 5 secondes) lorsque le dispositif est au repos. L’accès au mode de programmation est confirmé par l’émission de trois bips courts et par la signalisation visuelle de la LED de la touche qui commence à clignoter en orange. La sortie du mode de programmation est possible en appuyant longuement sur la touche elle sera alors confirmée par 2 longs bips et par la LED de la touche... - Page 14 ESPAÑOL DESCRIPCIÓN El videointerfono está dedicado al uso del sistema 2Voice en sistemas de videointerfonos. Las características principales son: • pantalla en color TFT-LCD de 5’’ (Wide Angle); • pulsadores sensibles al tacto; • posibilidad de activaciones de las funciones del videoportero mediante mandos gestuales del sensor IR (por defecto inactivadas);...
-
Page 15: Instalación
Altavoz Bornes para la conexión al sistema Trimmer para regulación volumen altavoz 16. Interruptor dip de configuración; (SW1 / SW2 / SW 3): – nº 1 de SW1, define el modo de funcionamiento del videointerfono: OFF “Manos libres” (predeterminado) / ON “Push to talk” (pulsar para hablar); – nº de 2 a 8 de SW1, definen el número del apartamento en la columna; – nº 1 y 2 de SW2, definen el número del aparato interior dentro del apartamento. – n.º 1 de SW3, no utilizado. – n.º 2 de SW3, activa o inactiva el sensor IR para los mandos gestuales. Para las configuraciones de los interruptores dip, consultar el manual de sistema. - Page 16 Para la conexión del videointerfono en entrar-salir se debe retirar la tapa, como se indica en la figura, e introducir en el alojamiento el circuito adaptador ref. 1750/50 siguiendo instrucciones detalladas en el manual entregado con el producto. 3.1. DESCRIPCIÓN DE LOS BORNES Timbre adicional Llamada al piso LINE IN...
-
Page 17: Características Técnicas
ACCESO AL MODO DE PROGRAMACIÓN Para acceder al modo de programación del dispositivo, presionar y mantener accionado el pulsador durante un tiempo prolongado (más de 5 segundos) cuando el dispositivo está en reposo. Un sonido de tres bips cortos y la indicación visual del led de la tecla que comienza a parpadear de color naranja confirman el acceso a la modalidad de programación. - Page 18 DEUTSCH BESCHREIBUNG Die Videosprechanlage ist für den Einsatz des 2Voice-Systems in Video-Türsprechanlagen bestimmt. Die Hauptmerkmale sind Folgende: • 5 Zoll TFT-LCD-Farbbildschirm (Weitwinkel); • Soft-Touch-Tasten; • Aktivierungsmöglichkeit der Funktionen der Videosprechanlage über Gestensteuerungen am IR-Sensor (standardmäßig deaktiviert); • Möglichkeit der Videoeinstellung (Kontrast, Helligkeit und Farbe ) über OSD-Menü; •...
- Page 19 Lautsprecher Klemmen für den Systemanschluss Trimmer zur Lautstärkeneinstellung des Lautsprechers 16. Konfigurations-Dip-Switch (SW1 / SW2 / SW 3): – 1 von SW1, definiert die Betriebsart der Videosprechanlage: OFF „Freihand“ (Standard) / ON „Push to talk“; – 2÷8 von SW1, definieren die Nummer der Wohnung in der Steigleitung; – 1÷2 von SW2, definieren die Nummer der Innenstelle im Inneren der Wohnung. – Nr.1 von SW3, nicht verwendet. – Nr.2 von SW3, aktiviert oder deaktiviert den IR-Sensor für die Gestensteuerung. Für die Einstellungen der Dip-Schalter Bezug auf die Systemanleitung nehmen. Deckel muss zum Durchschleifen mittels Adapterschaltung 1750/50 entfernt werden. Die Videosprechanlage ist mit integrierter Einrichtung für Hörgeschädigte ausgestattet, die nur bei Videorufen zugeschaltet wird.
- Page 20 Für das Durchschleifen der Videoanlage muss der Deckel des Anschlussfachs abgebildet entfernt Adapterschaltung 1750/50 gemäß den mitgelieferten Anweisungen eingesetzt werden. 3.1. BESCHREIBUNG DER KLEMMEN Zusätzliches Läutwerk Etagenruf LINE IN Eingang Bus Versorgung LINE OUT Ausgang Bus Versorgung EINSCHRÄNKUNGEN ZUR INSTALLATION DER VIDEOSPRECHANLAGE Wenn auf dem Videosprechanlage VOG5 die Gestenfunktion aktiviert ist, können Sie die Anzahl der Videohaustelefone in einer Steigleitungssäule reduzieren lassen, die von einem Säulenverteiler BN 1083/53 oder ein Säuleninterface BN 1083/50, mit den gleichen maximalen Entfernungen.Die Kürzung ist wie folgt.
-
Page 21: Technische Eigenschaften
ZUGRIFF AUF DEN PROGRAMMIERMODUS Um in den Programmiermodus zu gelangen, die Taste betätigen und längere Zeit gedrückt halten (länger als 5 Sekunden), wenn das Gerät sich im Ruhemodus befindet. Der Zugriff auf den Programmiermodus wird von drei kurzen Pieptönen und dem visuellen Signal über die blinkende orangefarbene LED der Taste bestätigt. Das Verlassen des Programmiermodus ist durch längeres Drücken der Taste möglich und wird dann von 2 langen Pieptönen und dem Stoppen der Blinkfunktion der LED der Taste bestätigt und das Gerät... - Page 22 NEDERLANDS BESCHRIJVING De video-intercom is voorbehouden voor gebruik in de video-intercominstallaties van het 2Voice- systeem. De belangrijkste kenmerken zijn: • 5” tft-lcd-kleurenscherm (groothoek); • soft-touch toetsen; • mogelijkheid om de functies van de beeldintercom te activeren met handgebaren naar de IR-sensor (standaard uitgeschakeld);...
- Page 23 Multifunctionele knop : ‘MUTE’-functie (met rode led achtergrondverlichting) / intercomoproep 3 Luidspreker Aansluitklemmen voor de aansluiting op het systeem Trimmer om het volume van de luidspreker af te stellen 16. Dip-switch voor de configuratie (SW1 / SW2 / SW 3): – nr.1 van SW1, definieert de werkwijze van de video-intercom: OFF “Handenvrije communicatie:” (standaard)/ ON “Push to talk”; – n.2÷8 van SW1, definiëren het nummer van de woning in de kolom; – n.1÷2 van SW2, definiëren het nummer van de binnenpost in de woning. –...
- Page 24 Voor de aansluiting van de video-intercom als binnenkomen/weggaan, moet het klepje worden verwijderd zoals geïllustreerd op de afbeelding en moet het adaptercircuit sch. 1750/50 zitting worden gemonteerd volgens de instructies in de gebruiksaanwijzingen die bij het product horen. 3.1. BESCHRIJVING VAN DE KLEMMENBORDEN Extra beltoon Oproep aan verdieping LINE IN...
-
Page 25: Technische Kenmerken
TOEGANG TOT PROGRAMMEERMODUS Om naar de programmeermodus van het apparaat te gaan, houdt u de toets één ingedruktlangere tijd (meer dan 5 seconden) wanneer het apparaat in rust is. De toegang tot de programmeringsmodus wordt bevestigd door drie korte pieptonen en door het visuele signaal van de led van de toets die in het oranje begint te knipperen. - Page 26 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m...
- Page 27 DEUTSCH RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE) Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Hausmüll entsorgt werden darf. Es liegt daher in Ihrer Verantwortung, Ihre Altgeräte zu entsorgen, indem Sie diese bei einer geeigneten Sammelstelle für das Recycling für Elektro- und Elektronik-Altgeräte abgeben.
- Page 28 DS1760-080 LBT21427 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.1962.0029 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmet.com +39 011.24.00.300 - 323 MADE IN CHINA...
