HMS STR10 PRO Instruction Manual page 5

Krok 5.
Części: baza stojaka-krok 4, podstawka lewa (5), śruba 2,75''
2 szt. (13), podkładki 4 szt. (11), nakrętki 2 szt. (10)
Narzędzia: śruba 7/32'', klucz nasadowy 9/16'' lub klucz
regulowany
Dobrze przytwierdź lewą podstawkę (5) do bazy stojaka (4)
używając części do montażu tak, jak pokazano na rysunku 5.

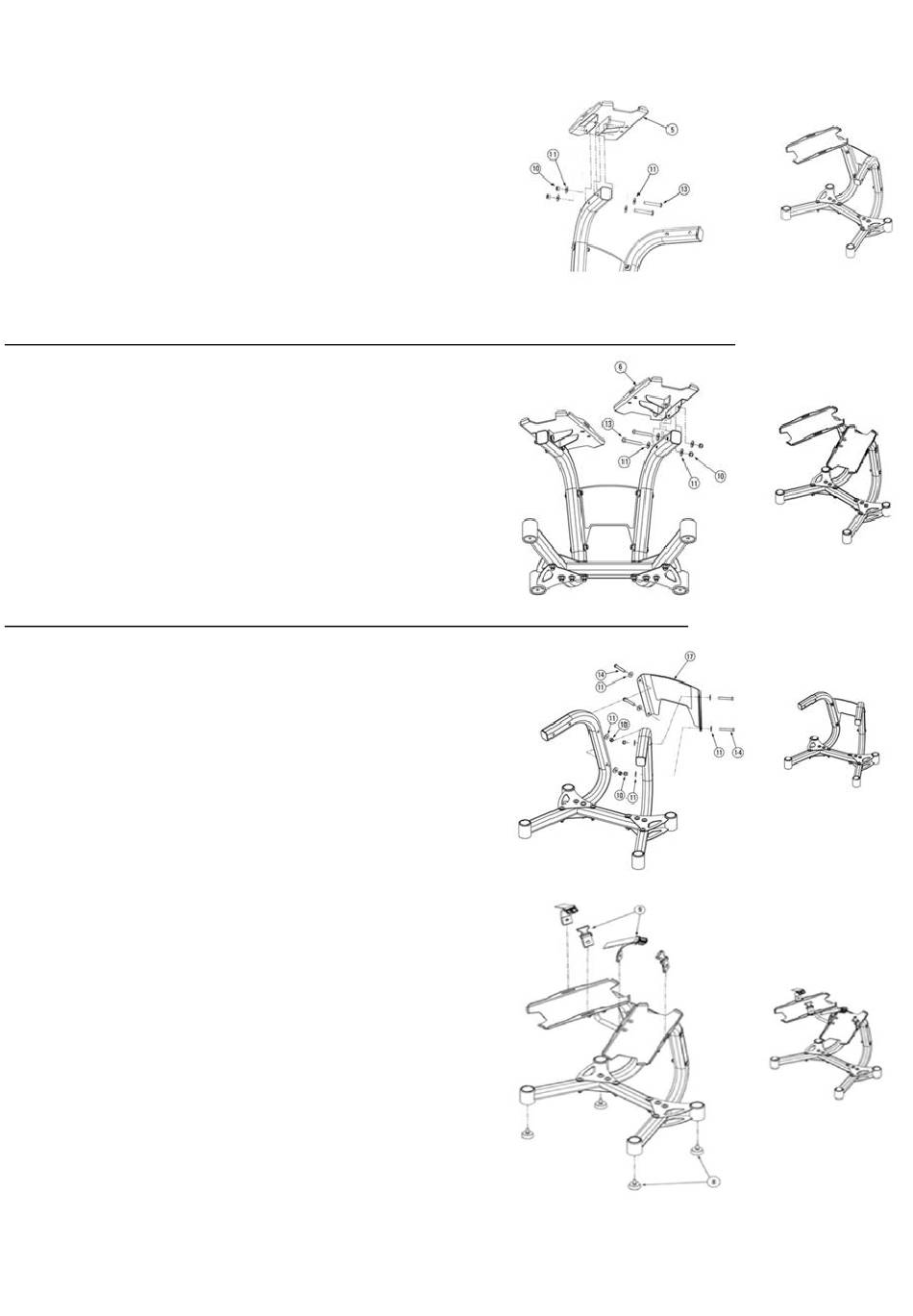

Rys. 5
Uwaga! Upewnij się, że otwory na wkręty w podstawce skierowane są do środka stojaka.
Krok 6.
Części: baza stojaka – krok 5, podstawka prawa (6), śruba
2,75'' 2 szt. (13), podkładki 4 szt. (11), nakrętki 2 szt. (10)
Narzędzia: klucz 7/32'' lub klucz regulowany
Dobrze przytwierdź prawą podstawę (6) lewej nogi stojaka
(4) używając części do montażu tak, jak pokazano na
rysunku 6.
Rys. 6
Uwaga! Upewnij się, że otwory na wkręty znajdują się dokładnie do środka stojaka.
Krok 7.
Części: nogi stojaka i klamra – krok 3, talerz główny (17),
śruby 2,5'' 4 szt. (14), podkładki 8 szt. (11), nakrętki 4 szt.
(10).
Narzędzia: klucz 7/32 '', klucz nasadowy 9/16'' lub klucz
regulowany
1. Zamocuj talerz główny (17) do obydwóch nóg (4)
używając części do montażu tak, jak pokazano na rysunku 4.
Rys. 7
Krok 8.
Części: baza stojaka – krok 7, podnóżki (8) lub kółka (16),
dolne paski podtrzymujące (9)
Zamocuj podnóżki (8) oraz kółka (16) zarówno do tylnego
lewego wspornika oraz do tylnego prawego wspornika (3)
do obydwu nóg (4) – tak, jak na rysunku 8.
Zamocuj dolne paski (9) do lewej (5) i prawej (6) podstawki
tak, jak przedstawiono na rysunku 8.
Rys. 8
Strona 5 z 5
