Montage

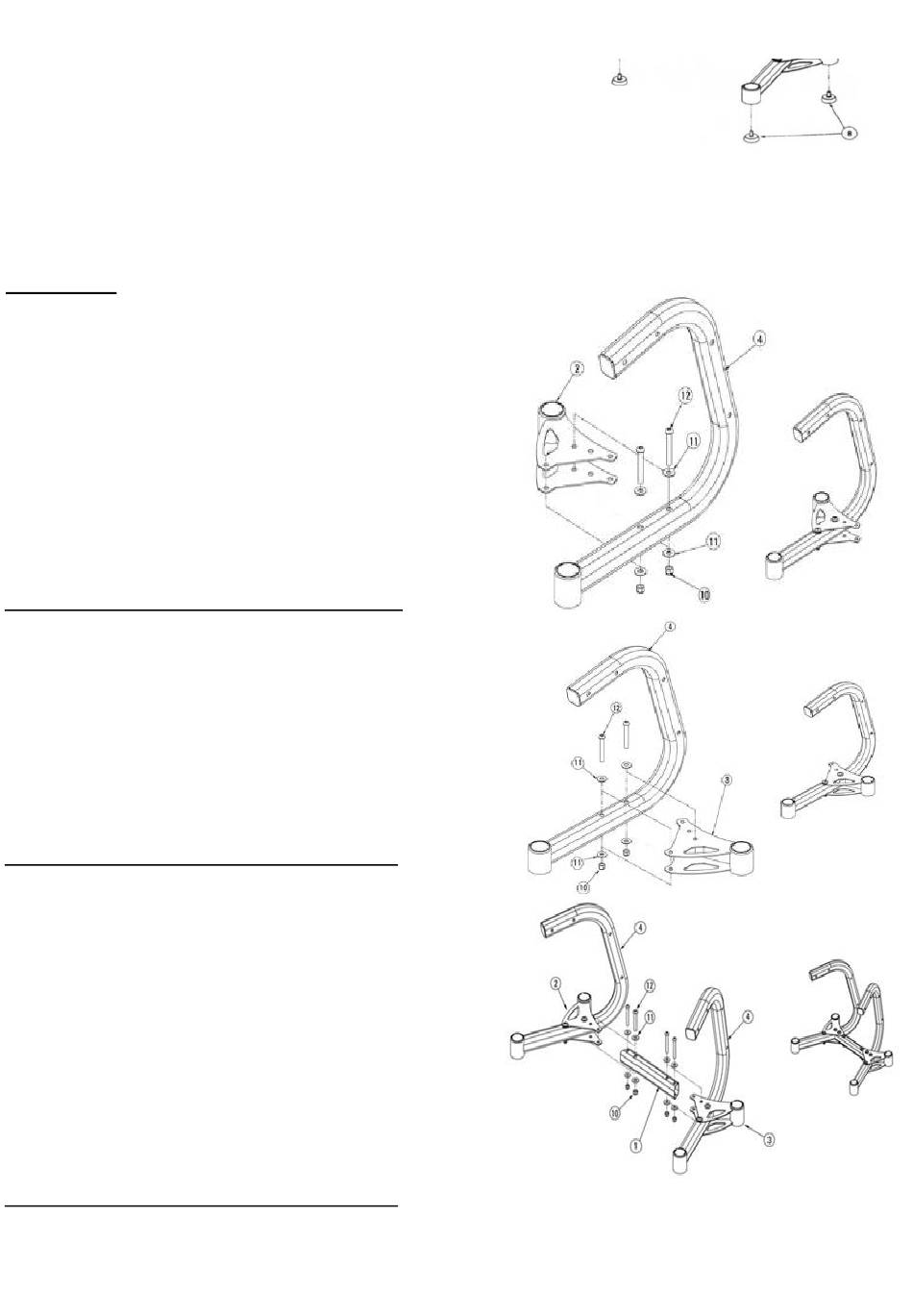

Schritt 1.
Teile: Stabilisator des Ständers (4), hinterer Ständerfuß links
(2), Schrauben 2 Stk. (12), Unterlegscheiben 4 Stk. (11),
Muttern 2 Stk. (10).
Werkzeuge: Innensechskant 7/32''
Befestigen Sie den linken, hinteren Ständerfuß (2) am
Stabilisator des Ständers (4) mittels der Elemente zur
Montage, wie es auf der Abbildung Nr. 1 dargestellt ist.
Vorsicht! Ziehen Sie die Schrauben nicht fest an.
Schritt 2.
Teile: Stabilisator des Ständers (4), hinterer Ständerfuß
rechts (3), Schrauben 2 Stk. (12), Unterlegscheiben 4 Stk.
(11), Muttern 2 Stk. (10)
Werkzeuge: Innensechskant 7/32''
Befestigen Sie den linken, hinteren Ständerfuß (3) am
Stabilisator des Ständers (4) mittels der Elemente zur
Montage, wie es auf der Abbildung Nr. 2 dargestellt ist.
Vorsicht! Ziehen Sie die Schrauben nicht fest an.
Schritt 3.
Teile: Untere Querstrebe (1), Ständerfuß links – Schritt 1.,
Ständerfuß rechts – Schritt 2., Schrauben 4 Stk. (12),
Unterlegscheiben 8 Stk. (11), Muttern 4 Stk. (10).
Werkezuge: Innensechskant 7/32 ''
Verbinden Sie die untere Querstrebe (1) mit dem rechten,
hinteren Ständerfuß (2) und dem linken, hinteren
Ständerfuß (3) mittels der Elemente zur Montage, wie es auf
der Abbildung Nr. 3 dargestellt ist. Vergewissern Sie sich,
dass das engere Ende der Querstrebe (1) nah an dem
Stabilisator des Ständers (4) ist.
Vorsicht! Ziehen Sie die Schrauben nicht fest an.
Strona 3 z 5
Abb. 1
Abb. 2
Abb. 3
