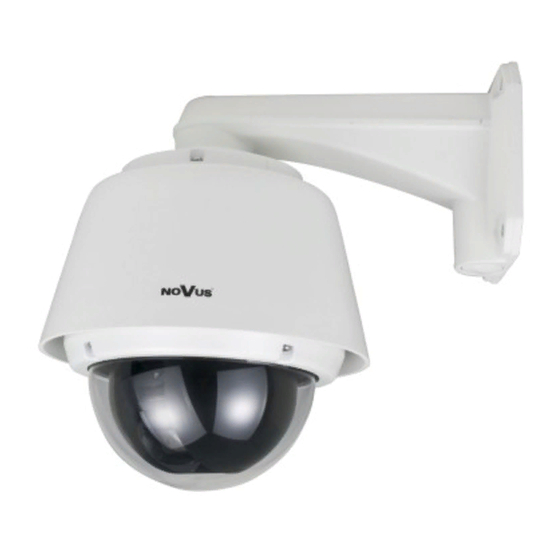

Related Manuals for Novus NVC-DN6227SD-II
Summary of Contents for Novus NVC-DN6227SD-II

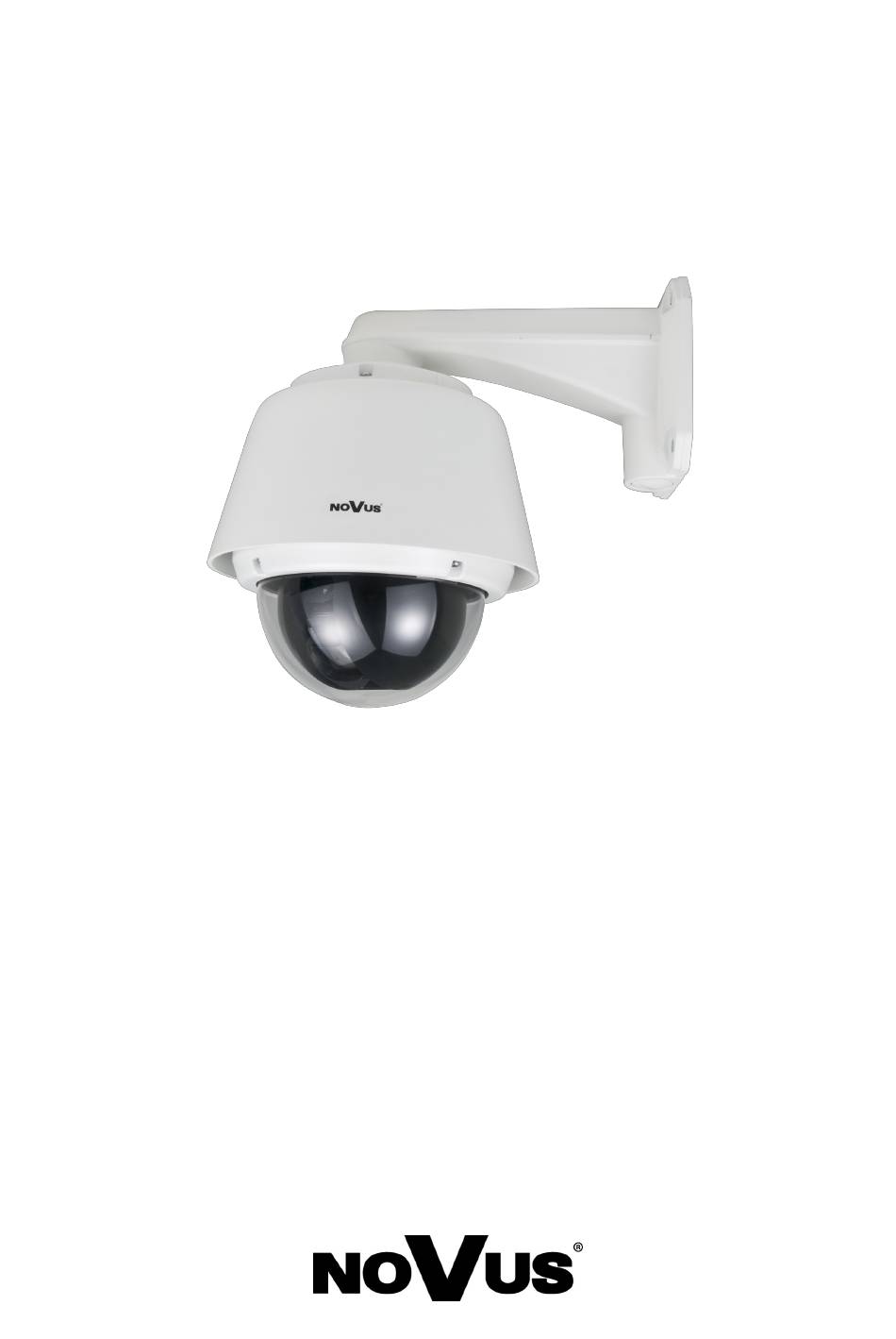

- Page 1 U s e r ’s m a n u a l NVC-DN6227SD-II NVC-DN6237SD-II...
- Page 2 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.
- Page 3 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZEŻENIA ATTENTION! PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT PROVISIONED FOR THE GIVEN PRODUCT IN ITS USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR THAT ARISES FROM THE NORMAL APPLICATION OF THE...
- Page 4 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS OSTRZEŻENIA 12.To avoid equipment damage, whole TV circuit should be equipped with properly made (in accordance with Polish Regulations) discharge-, overload- and lightning protection devices. Usage of separating transformers is advised.
-
Page 5: Table Of Contents
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 TABLE OF CONTENT TABLE OF CONTENT ....................... 5 1. FOREWORD INFORMATION ..................6 1.1. General characteristic ..................6 1.2. NVC-DN62x7SD-II tech specification ..............7 1.3. Camera dimensions .....................9 1.4. Package contents ....................10 2. -
Page 6: Foreword Information
8 patterns 255 presets Independent exposure settings for each preset 8 privacy zones 27x (NVC-DN6227SD-II ) or 37x (NVC-DN6237SD-II ) optical zoom 3 alarm inputs and 1 relay output (NO/NC) Home function Schedule function Auto-flip - automatic 180° camera rotation after reaching tilt limit. -
Page 7: Nvc-Dn62X7Sd-Ii Tech Specification
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 FOREWORD INFORMATION Installation options: - wall mount via bracket (included) - ceiling mount via additional adapter NVB-SD6CB-II - corner mount via additional adapter NVB-SD6CA - pole mount via additional adapter NVB-SD6PA Bubble and wall bracket included 12 VDC / 24 VAC power supply 1.2. - Page 8 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 FOREWORD INFORMATION Model NVC-DN6237SD-II / NVC-DN6227SD-II Remote control RS-485 Protocol N-Control, Pelco-P, Pelco-D Camera OSD On Screen Display (OSD) User Authorization Password protected camera menu access Presets Tours 8 (40 actions per tour) Auto-scans 8 (760 commands, approx.
-
Page 9: Camera Dimensions
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding sp. z o.o. -
Page 10: Package Contents
If the equipment has been damaged during transport or is incomplete, the contents of package should be packed back to the original box. Contact the local NOVUS distributor for further assistance. CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. -
Page 11: Start-Up And Initial Nvc-Dn62X7Sd Configuration
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL NVC-DN62x7SD-II CONFIGURATION 2.1. Description of crucial electrical connectors NVC-DN62x7SD-II Camera 1. I/O - Alarm input/output terminal block 2. MAIN - Main connector ( 12 VDC/24VAC power supply, RS485, BNC monitor output) 2.2. - Page 12 TX+ and TX– connectors of the controller, e.g. NV-KBD70 keyboard. Next camera in the cascade is connected also using same RS485+ and RS485– connectors. RS485 CONTROLLER When conecting telemetry cables into a star a serial data distributor should be used, e.g. NOVUS NVRS-016DD. All rights reserved © AAT Holding sp. z o.o.
-
Page 13: Camera Dip Switch Settings
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Camera DIP switch settings Camera features DIP-switch blocks for configuring addresses and transmission parameters for RS-485 protocol. Switch positioning is presented on the picture below: Camera address... - Page 14 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION Selecting protocol parameters Switches from 1 to 3 select protocol and transmission speed. Please pay attention to setting identical transmission parameters for controllers (keyboard, DVR, PC). Table below depicts available switch...
-
Page 15: Description Of Alarm Connector Inputs/Outputs
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Description of alarm connector inputs/outputs Table below contains description of alarm inputs/outputs I/O RJ45 pin Wire color Description Blue IN COM + common alarm input (+) Yellow... -
Page 16: Mounting The Camera
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 MOUNTING THE CAMERA 3. MOUNTING THE CAMERA In order to obtain declared watertightness camera should be mounted on flat, smooth surfaces. When mounting the camera on uneven/rough surfaces please seal the mounting place additionally with appropriate sealing mass, paying special attention to mounting holes. - Page 17 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 MOUNTING THE CAMERA Connect required signal and power supply cables. Put the excess cable back into the bracket. Put the dome onto the bracket so the vertical markings on the dome and bracket’s surface are aligned and turn right until resistance is felt.
-
Page 18: Controlling The Camera
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA CONTROLLING THE CAMERA N-Control is the recommended control protocol for the Novus NVC-DN62x7SD-II series cameras and allows to fully exploit their abilities. Cameras may be also PELCO-D/PELCO-P controlled, however methods of programming and control differ. - Page 19 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Functions of particular buttons for NV-KBD50 and NVKBD70 are presented below: Manual NV-KDB70 NV-KBD50 Function description iris control - opening, password entering, IRIS OPEN start of programming IRIS CLOSE iris control - closing, end of programming...
- Page 20 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Additional functions are enabled/disabled via ON / OFF buttons NV-KBD70 NV-KBD40 Function Keyboard Keyboard Turning on additional functions. List of additional functions is described below. To turn on a demanded function, select its number using numerical keys and press Turning off additional functions.
-
Page 21: Controlling The Camera Via Pelco-D / Pelco-P Protocols
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA 4.2. Controlling the camera via PELCO-D / PELCO-P protocols Controlling the camera via PELCO-D/PELCO-P protocols is also possible, however methods of programming differ. Furthermore PELCO doesn’t support all camera functions in contrast to N-CONTROL. - Page 22 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CONTROLLING THE CAMERA Functions for the NOVUS NV-KBD50 and NVKBD70 are presented in the table below: Oznaczenie Klawiatura Klawiatura Funkcja w instrukcji NV-KDB70 NV-KBD50 iris control - opening IRIS OPEN iris control - closing...
-
Page 23: Camera Osd Menu
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5. CAMERA OSD MENU Before programming or operating the PTZ camera, you have to select a desired camera number (via keyboard or another remote controller). Accessing the camera’s menu depends on the controller type and the protocol used. -
Page 24: System Information
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.1. SYSTEM INFORMATION Menu overview: SYSTEM INFORMATION FIRMWARE VER. : 1.3W COLOR SYSTEM : PAL PROTOCOL : N-CONT ADDRESS BAUD RATE : 9600 BACK EXIT SYSTEM INFORMATION menu displays basic information about camera. Text displayed on screen cannot be edited and serves only as a source of information on camera model, firmware and hardware version, as well as protocol for transmitting telemetry data. - Page 25 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU CAMERA ID - enables/disables camera address displaying PTZ INFORMATION - enables/disables displaying camera coordinates. ACTION TITLE - displays information about current PTZ command PRESET LABEL - displays preset’s title (if assigned) when it’s called.
-
Page 26: Clock
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.3 CLOCK - allows to adjust camera’s internal clock settings DISPLAY DATE - enables/disables displaying date superimposed on video picture DISPLAY TIME - enables/disables displaying time superimposed on video picture CLOCK SETTINGS - allows to set the date/time manually 5.4. - Page 27 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU STABILIZATION - Enables/disables the digital image stabilization function. This function eliminates all minor camera oscillations caused by strong winds or other similar factors; Note: Enabling the function narrows camera’s field of view.
- Page 28 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU DAY/NIGHT - switches between day/night operation modes. Available options are: AUTO (operating mode is switched depending on the external illumination level) or COLOR/BW operation modes, set manually. BRIGHTNESS - adjusts picture brightness in 0 ~ 100 range IRIS - sets iris either to manual or auto operation mode.
-
Page 29: Motion Setup
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4.2. MOTION SETUP MOTION SETUP PROGRAM. LOCK : ON PWR UP ACTION : ON AUTO FLIP : ON PAN MAX SPEED : 360/SEC PAN DIRECTION : NORMAL FRZ IN PRESET : ON <PARKING ACTION SETUP>... -
Page 30: Preset Setup
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4.3. PRESET SETUP - programmable presets. Programmed presets may be called directly from the keyboard, used in pattern function or used as a default action for home/alarm functions. PRESET SETUP... -
Page 31: Pattern Setup
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4.5. PATTERN SETUP - Pattern is a sequence of an existing functions (pan, turn, zoom, etc.), that may be called via keyboard or used in tours. Maximum number of steps for a single pattern is 1200. -
Page 32: Tour Setup
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4.6. TOUR SETUP - Allows to set up Tours, i.e. lists of consecutively executed surveillance functions (presets, patterns, and scans, up to 20 functions per tour). During tour, camera stops at presets for a defined period of time, while scans/patterns are repeated certain amount of times. -
Page 33: Schedule
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.4.7. SCHEDULE This function allows to create a schedule controlling surveillance functions such as presets, patterns and scans. With schedule on, camera starts a desired function either once (or cyclically, with defined periods) at a defined time, lasting continuously or for a given period. Upon completing schedule, camera returns to home position, or other, also set in the menu. -
Page 34: Password Setup
NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 CAMERA OSD MENU 5.5. PASSWORD SETUP– allows to turn on password protection for the camera MENU. PASSWORD SETUP CHECK PASSWORD <EDIT PASSWORD> BACK EXIT CHECK PASSWORD - allows to check password before entering the menu <CHANGE PASSWORD>... - Page 35 NVC-DN6227SD-II and NVC-DN6237SD-II User’s manual, ver. 1.0 NOTES All rights reserved © AAT Holding sp. z o.o.
- Page 36 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-29 MM MK...
- Page 37 I n s t r u k c j a o b s ł u g i NVC-DN6227SD-II NVC-DN6237SD-II...
- Page 38 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
- Page 39 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 UWAGI I OSTRZEŻENIA OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
- Page 40 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 UWAGI I OSTRZEŻENIA OSTRZEŻENIA 12. W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny oraz danych (RS-485 powinny być wyposażone w prawidłowo wykonane (zgodnie z Polskimi Normami) układy ochrony przed zakłóceniami, przepięciami i wyładowaniami atmosferycznymi. Zalecane jest również stosowanie transformatorów separujących.
-
Page 41: Spis Treści
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 SPIS TREŚCI SPIS TREŚCI ........................5 1. INFORMACJE WSTĘPNE ....................6 1.1. Charakterystyka ogólna ..................6 1.2. Dane techniczne kamer NVC-DN62x7SD-II ............7 1.3. Wymiary kamery ....................9 1.4. Zawartość opakowania ..................10 2. -
Page 42: Informacje Wstępne
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna Zintegrowana kamera szybkoobrotowa dzień/noc Mechaniczny filtr podczerwieni Możliwość pracy w podczerwieni Rozdzielczość pozioma do 680 TLV Czułość: od 0.02 lx/F=1.6 Typ obiektywu: motor-zoom z automatyczną przysłoną i ostrością... -
Page 43: Dane Techniczne Kamer Nvc-Dn62X7Sd-Ii
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE WSTĘPNE Możliwość instalacji: - na ścianie za pomocą uchwytu zawartego w zestawie - na suficie za pomocą dodatkowego adaptera NVB-SD6CB-II - na narożniku za pomocą dodatkowego adaptera NVB-SD6CA - na maszcie za pomocą dodatkowego adaptera NVB-SD6PA Klosz i uchwyt ścienny w zestawie... - Page 44 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE WSTĘPNE Model NVC-DN6237SD-II / NVC-DN6227SD-II Zdalne sterowanie RS-485 Protokół sterowania N-Control, Pelco-P, Pelco-D Menu kamery wyświetlane na ekranie Autoryzacja hasłem hasło dostępu do menu kamer Presety Patrole 8 (40 akcji na patrol) Trasy automatycznego skanowania 8 (760 poleceń, ok.
-
Page 45: Wymiary Kamery
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. -
Page 46: Zawartość Opakowania
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 INFORMACJE WSTĘPNE 1.4. Zawartość zestawu W zestawie kamerowym powinny się znajdować następujące elementy: Wkręty montażowe: 4 szt. Kamera szybkoobrotowa: 1 szt. Klucz do klosza: 1 szt. Klosz z pierścieniem: 1 szt. -
Page 47: Opis Złącz Oraz Sposób Podłączenia Kamer Nvc-Dn62X7Sd
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2. OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER NVC-DN62x7SD-II 2.1. Opis złącz elektrycznych Kamera NVC-DN62x7SD-II 1. I/O - Złącze wejść i wyjść alarmowych 2. MAIN - Złącze główne (zasilanie 12 VDC / 24VAC, RS485, wyjście BNC do podłączenia monitora) 2.2. - Page 48 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER Tabelka poniżej zawiera opis wyprowadzeń przewodu MAIN Pin złącza MAIN RJ4- Kolor żyły w Opis przewodzie Złącze BNC Wyjście wideo (BNC, 1.0 Vp-p, 75 Ohm) Żółty...
-
Page 49: Konfiguracja Mikroprzełączników Kamery
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2.3. Konfiguracja mikroprzełączników kamery Kamera szybkoobrotowa zawiera szereg przełączników służących do konfiguracji adresów i parametrów transmisji w standardzie RS-485. Lokalizacja przełączników jest przedstawiona na poniższym rysunku. - Page 50 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER Ustawienie protokołu sterowania kamery Przełączniki od 1 do 3 służą do wyboru protokołu i prędkości transmisji. Konieczne jest ustawienie takich samych parametrów transmisji w urządzeniu sterującym (klawiatura, DVR, komputer PC).
-
Page 51: Opis Podłączeń Przewodu Złącz Alarmowych Kamery (I/O)
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 OPIS ZŁĄCZ ORAZ SPOSÓB PODŁĄCZENIA KAMER 2.4. Opis podłączeń przewodu złącz alarmowych kamery (I/O) Tabelka poniżej zawiera opis wyprowadzeń przewodu złącz alarmowych Kolor żyły w Pin złącza I/O RJ45 Opis przewodzie Niebieski IN COM + wejście alarmowe wspólne (dodatnie) -
Page 52: Montaż Kamery
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MONTAŻ KAMERY 3. MONTAŻ KAMERY W celu zapewnienia deklarowanej szczelności kamera powinna być instalowana na gładkich, równych powierzchniach. W przypadku instalacji na nierównych/chropowatych powierzchniach, miejsce instalacji należy dodatkowo uszczelnić masą uszczelniającą. - Page 53 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MONTAŻ KAMERY Połączyć niezbędne przewody zasilające i sygnałowe. Wsunąć do wnętrza uchwytu nadmiar przewodów do uchwytu. Wsunąć moduł kamery w uchwyt tak aby pionowe znaki na obudowie i uchwycie były w tej samej linii, a następnie obrócić...
-
Page 54: Sterowanie Kamerą
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 STEROWANIE KAMERĄ STEROWANIE KAMERĄ N-Control jest zalecanym protokołem sterowania dla kamer szybkoobrotowych Novus serii NVC-DN62x7SD-II i pozwala w pełni wykorzystać ich możliwości. Kamery mogą być również sterowane w protokole PELCO-D/PELCO-P, jednakże sposób sterowania i programowania jest inny. - Page 55 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 STEROWANIE KAMERĄ Funkcje poszczególnych przycisków klawiatur NOVUS: NV-KBD50 NVKBD70 przedstawiono w zamieszczonej poniżej tabeli. Oznaczenie Klawiatura Klawiatura Funkcja w instrukcji NV-KDB70 NV-KBD50 IRIS OPEN funkcja sterowania przysłoną - otwieranie IRIS CLOSE funkcja sterowania przysłoną...
- Page 56 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 STEROWANIE KAMERĄ Funkcje dodatkowe uruchamiane są przyciskami ON i OFF na klawiaturze Klawiatura Klawiatura Funkcja NV-KBD70 NV-KBD50 Przycisk służący do włączania funkcji dodatkowych, których lista jest wyszczególniona poniżej. włączyć zadaną funkcję, należy wybrać numer funkcji oraz zatwierdzić swój wybór wciskając przycisk...
-
Page 57: Sterowanie Poprzez Protokół Pelco D / Pelco P
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 STEROWANIE KAMERĄ 4.2. Sterowanie poprzez protokół PELCO-D / PELCO-P Do sterowania kamerą możliwe jest wykorzystanie protokołów PELCO-D, PELCO-P jednakże sposób sterowania i programowania może być nieco inny. Ponad to sterowanie protokołem PELCO nie daje dostępu do pełnej funkcjonalności kamery jak ma to miejsce w przypadku protokołu N-CONTROL. - Page 58 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 STEROWANIE KAMERĄ Funkcje poszczególnych przycisków klawiatur NOVUS: NV-KBD50 NVKBD70 przedstawiono w zamieszczonej poniżej tabeli: Oznaczenie Klawiatura Klawiatura Funkcja w instrukcji NV-KDB70 NV-KBD50 IRIS OPEN funkcja sterowania przysłoną - otwieranie IRIS CLOSE funkcja sterowania przysłoną...
-
Page 59: Menu Programowania Kamery
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5. MENU PROGRAMOWANIA KAMERY Przed rozpoczęciem programowania lub obsługi kamery szybkoobrotowej należy za pomocą sterownika telemetrii (klawiatury) wybrać numer żądanej kamery. Sposób wywoływania menu głównego na monitorze zależy od typu używanego sterownika i wybranego protokołu transmisji. -
Page 60: Informacje Systemowe
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.1. INFORMACJE SYSTEMOWE Struktura menu: INFORMACJA SYSTEMOWE WERSJA OPROGR. : 1.3W STANDARD : PAL PROTOKÓŁ : N-CONT ADRES SZYB. TRANSMISJI: 9600 WSTECZ WYJŚCIE W menu INFORMACJE SYSTEMOWE wyświetlone są podstawowe informacje o kamerze. - Page 61 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY NR. KAMERY - wyświetlanie adresu kamery na ekranie INFORMACJE PTZ - wyświetlanie informacji o aktualnym położeniu kamery INFORMACJE O CZYNNOŚCI - wyświetlanie informacji o aktualnie wykonywanym poleceniu INFORMACJE O PRESETACH - wyświetlanie dodatkowe informacji o presetach INFORMACJE O WEJ/WYJ ALARMOWYCH - wyświetlanie informacji o stanie wejść...
-
Page 62: Zegar
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.3 ZEGAR - ustawienia wewnętrznego zegara kamery: WYSWIETL DATE - włącza/wyłącza wyświetlanie daty na obrazie z kamery WYSWIETL CZAS - włącza/wyłącza wyświetlanie godziny USTAWIENIA ZEGARA - pozwala na ręczne ustawienie daty/godziny w kamerze 5.4. - Page 63 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY STABILIZACJA - cyfrowa stabilizacji obrazu pozwala na wyeliminowanie drobnych drgań obrazu kamery spowodowanych silnymi podmuchami wiatru lub innymi czynnikami mogącymi wywołać drganie kamery. Funkcja ta może spowodować niewielkie obniżenie rozdzielczości obrazu generowanego przez kamerę...
- Page 64 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY BLC - Funkcja kompensacji jasnego tła pozwalająca uwypuklić obiekt znajdujący się na - pierwszym planie w obrazie przy silnie oświetlonym tle. Można użyć niski lub wysoki poziom korekcji.
-
Page 65: Ustawienia Ruchu
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4.2. USTAWIENIA RUCHU USTAWIENIA RUCHU BLOKADA PROG. : WŁ. FUNKCJA PO WŁ. : WŁ. AUT. PRZERZUT : WŁ. MAKS. SZYBK. OBR. : 360/SEK KIERUNEK OBROTU : NORMALNY ZAMROZ. OBRAZU : WYŁ. -
Page 66: Presety
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4.3. PRESETY - ujęcia programowalne. Zaprogramowane presety mogą być wywoływane bezpośrednio z klawiatury, wykorzystane w funkcji patrolu, lub użyte jako domyślna akcja kamery dla funkcji parkowania i alarmu. -
Page 67: Ustawienia Tras Obserwacji
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4.5. USTAWIENIA TRAS OBSERWACJI - Trasa obserwacji jest to ciąg zapamiętanych funkcji (uchył, obrót, zbliżenie, itp.), które mogą być wywoływane poleceniami z klawiatury lub użyte w funkcjach patrolu. Maksymalna liczba kroków dla jednej trasy obserwacji wynosi 1200. -
Page 68: Ustawienia Patroli
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4.6. USTAWIENIA PATROLU- Funkcja ta umożliwia utworzenie schematu obserwacji złożonego z ujęć programowanych (presetów), tras obserwacji i funkcji automatycznego skanowania (łącznie z 20 funkcji na patrol). Podczas patrolowania kamera zatrzymuje się w presecie przez zdefiniowany czas, a funkcje skanowania lub trasy obserwacji powtarzane są... -
Page 69: Harmonogram
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.4.7. HARMONOGRAM Funkcja ta umożliwia utworzenie harmonogramu sterującego schematami obserwacji takimi jak ujęcia programowane (presety), trasy obserwacji i funkcje automatycznego skanowania. W aktywnym trybie harmonogramu kamera uruchamia jednokrotnie (lub cyklicznie, z definiowalnymi okresami) o zdefiniowanej porze pożądaną... -
Page 70: Konfiguracja Hasła
Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 MENU PROGRAMOWANIA KAMERY 5.5. KONFIGURACJA HASŁA- Funkcja ta umożliwia zablokowanie dostępu do MENU kamery dla osób niepowołanych KONFIGURACJA HASŁA SPRAWDŹ HASŁO WYŁ <ZMIEŃ HASŁO> WSTECZ WYJSCIE SPRAWDŹ HASŁO - uruchomienie funkcji spowoduje włączenie autoryzacji przy próbie wejścia do menu... - Page 71 Instrukcja obsługi kamer szybkoobrotowych NVC-DN6227SD-II i NVC-DN6237SD-II Wersja 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
- Page 72 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-29 MM MK...
