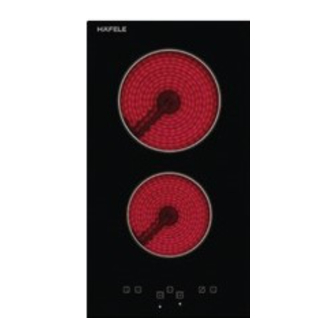

KOMPOR KERAMIK
(CERAMIC HOB)
Panduan Instalasi dan Penggunaan
www.hafele.co.id

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KARL 538.06.000 and is the answer not in the manual?

Questions and answers

Related Manuals for Häfele KARL 538.06.000

Summary of Contents for Häfele KARL 538.06.000

  • Page 1 KOMPOR KERAMIK (CERAMIC HOB) Panduan Instalasi dan Penggunaan www.hafele.co.id...
  • Page 2 No. Pendaftaran : IMKG.667.03.2021 PANDUAN INSTALASI DAN PENGGUNAAN UNTUK KOMPOR KERAMIK 538.06.000 KARL HANYA UNTUK PENGGUNAAN DALAM RUANGAN www.hafele.co.id...

  • Page 3: Table Of Contents

    DAFTAR ISI Bagian 1 : Informasi Keselamatan ..............2 1.1 Keselamatan Anak & Orang Rentan ............2 1.2 Keselamatan Umum ..................2 1.3 Memasang Unit .................... 2 1.4 Sambungan Listrik ..................3 1.5 Menggunakan Unit ..................4 1.6 Perawatan dan Pembersihan ..............5 1.7 Pembuangan....................

  • Page 4: Bagian 1 : Informasi Keselamatan

    INFORMASI KESELAMATAN Sebelum pemasangan dan penggunaan alat, baca instruksi yang disediakan dengan cermat. Pabrikan tidak bertanggung jawab jika pemasangan dan penggunaan yang salah menyebabkan cedera dan kerusakan. Selalu simpan instruksi dengan alat untuk referensi di masa mendatang. 1.1 Keselamatan Anak & Orang Rentan 1.

  • Page 5: Sambungan Listrik

    3. Patuhi petunjuk pemasangan yang disertakan dengan alat. 4. Jaga jarak minimum dari peralatan dan unit lain. 5. Selalu berhati-hati saat Anda memindahkan alat karena berat. Selalu kenakan sarung tangan pelindung. 6. Tutup permukaan yang dipotong dengan perekat untuk mencegah kelembaban menyebabkan kerusakan.

  • Page 6: Menggunakan Unit

    1.5 Menggunakan Unit PERINGATAN Risiko kebakaran dan sengatan listrik. 1. Gunakan alat ini di lingkungan rumah tangga. 2. Jangan mengubah spesifikasi alat ini. 3. Jangan gunakan timer eksternal atau sistem pengendali jarak jauh terpisah untuk mengoperasikan alat. 4. Jangan biarkan alat tanpa pengawasan selama pengoperasian. 5.

  • Page 7: Perawatan Dan Pembersihan

    1.6 Perawatan dan Pembersihan 1. Bersihkan alat secara teratur untuk mencegah kerusakan material permukaan. 2. Jangan gunakan semprotan air dan uap untuk membersihkan alat. 3. Bersihkan alat dengan kain lembut yang lembab. Hanya gunakan deterjen netral. Jangan gunakan produk abrasif, bantalan pembersih abrasif, pelarut, atau benda logam.

  • Page 8: Tata Letak Panel Kontrol

    2.1 Tata Letak Panel Kontrol Gunakan bidang sensor untuk mengoperasikan alat. Tampilan dan indikator memberi tahu fungsi mana yang sedang beroperasi. Bidang Sensor Fungsi Indikator pengatur waktu Tombol pengatur waktu Tombol Minus/Turunkan Indikator tingkat daya Lampu indikator (pengatur waktu) Tombol Tambah/Tingkatkan Lampu indikator (kunci tombol) Lampu indikator (Alat menyala) Kunci tombol...

  • Page 9: Bagian 3 : Pemasangan

    PEMASANGAN Sebelum memasang 1. Pemasangan alat ke meja dapur dan koneksinya ke saluran listrik hanya dapat dilakukan oleh teknisi yang berkualifikasi memadai. 2. Lapisan veneer atau lapisan lain pada perabot dapur yang akan dipasang kompor harus diberi lem tahan panas (100°C); jika tidak, lapisan meja dapur dapat berubah warna atau berubah bentuk.

  • Page 10: Mengencangkan Kompor

    2-3mm 1. Kompor masak dapat dipasang ke permukaan yang tebalnya 30 hingga 50mm. 2. Elemen furnitur dapur di bawah kompor tidak boleh dilengkapi dengan laci. Jika elemen furnitur dapur sebagai dinding partisi horizontal, sebaiknya dipasang tidak kurang dari 60milimeter dari permukaan bawah permukaan. Ruang antara dinding partisi dan kompor harus kosong;...

  • Page 11: Menghubungkan Kompor

    Catatan: Jika meja Anda lebih tebal dari 40mm, beri jarak bagian bawahnya antara 30 dan 40mm. 3.3 Menghubungkan Kompor 1. Kompor ini harus dihubungkan ke catu daya listrik hanya oleh orang yang memenuhi syarat. 2. Kompor harus diarde. 3. Sebelum menghubungkan kompor tanam ke catu daya listrik, periksa apakah: a.

  • Page 12: Bagian 4 : Pengoperasian

    Alat ini membutuhkan Pemutus Sirkuit Miniatur (MCB) 32 Amp. PENGOPERASIAN 4.1 Mengoperasikan Unit 1. Sentuh “ ” selama 1 detik untuk menyalakan alat; indikator “ ” menyala. 2. Sentuh “ ” selama 1 detik untuk mematikan alat; indikator “ ” mati. 3.

  • Page 13: Menggunakan Pengatur Waktu

    Buka Kontrol 1. Sentuh dan tahan tombol “ ” selama 3 detik untuk membuka kontrol. Lampu indikator “ ” mati. 2. Seluruh control dapat digunakan kembali. 4.3 Menggunakan Pengatur Waktu 1. Hanya satu zona memasak yang dapat diprogram secara bersamaan. 2.

  • Page 14: Tips Pengguna

    4.5 Tips Pengguna Alat Masak 1. Bagian bawah peralatan masak harus setebal dan serata mungkin. 2. Peralatan masak yang terbuat dari baja enamel dan dengan bagian bawah aluminium atau tembaga dapat menyebabkan perubahan warna pada permukaan keramik kaca. Penghematan Energi 1.

  • Page 15: Bagian 5 : Perawatan

    PENTING Menurut pengetahuan ilmiah terbaru, jika Anda mencokelatkan makanan (khususnya yang mengandung pati), akrilamida dapat menimbulkan risiko kesehatan. Jadi, kami sarankan Anda memasak pada suhu terendah dan jangan terlalu mencokelatkan makanan. PERAWATAN Gambar 1 Gambar 2 Gambar 3 Gambar 4 Gambar 5 www.hafele.co.id Halaman 13...
  • Page 16 Setelah menggunakan kompor, tunggu hingga dingin dan bersihkan; jika tidak, sisa makanan sekecil apa pun akan terbakar di permukaan yang panas pada saat Anda menggunakan alat ini lagi. Untuk pembersihan dan perawatan rutin permukaan keramik kaca, gunakan bahan khusus yang membentuk lapisan pelindung pada permukaan, melindunginya dari kotoran.

  • Page 17: Bagian 6 : Penyelesaian Masalah

    PENYELESAIAN MASALAH Masalah Kemungkinan Penyebab Yang harus dilakukan Periksa apakah alat terhubung dengan benar ke pasokan Alat tidak terhubung ke pasokan listrik listrik atau tidak terhubung Aktifkan alat lagi dan atur dengan benar Alat tidak dapat pengaturan panas dalam diaktifkan atau waktu kurang dari 30 detik dioperasikan Dua atau lebih bidang sensor...

  • Page 18: Bagian 7 : Spesifikasi

    SPESIFIKASI KARL Model 538.06.000 Jumlah Zona Memasak 2 Warna Hitam Panel Kontrol Kontrol Sentuh Tegangan Listrik 220-240 V ~ 50/60 Hz Front : Ø165 mm, 1200 W Daya Listrik Rear : Ø200 mm, 1800 W Tingkat Daya 9 tingkat Pengatur Waktu 1 - 99 menit Dimensi 290 x 520 x 52 mm...
  • Page 19 INSTALATION AND USER GUIDE FOR CERAMIC HOB 538.06.000 KARL FOR INDOOR USE ONLY www.hafele.co.id...
  • Page 20 TABLE OF CONTENT Chapter 1 : Safety Information ............... 2 1.1 Children & Vulnerable People Safety ............2 1.2 General Safety ..................... 2 1.3 Installing the Unit ..................2 1.4 Electrical Connection ................... 3 1.5 Using the Unit ....................4 1.6 Care and Cleaning ..................

  • Page 21: Chapter 1 : Safety Information

    SAFETY INFORMATION Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference. 1.1 Children &...

  • Page 22: Electrical Connection

    5. Always be careful when you move the appliance because it is heavy. Always wear safety protection gloves. 6. Seal the cut surfaces with a sealant to prevent moisture to cause swelling. 7. Protect the bottom of the appliance from steam and moisture. 8.

  • Page 23: Using The Unit

    1.5 Using the Unit WARNING Risk of injury, burns or electric shock. 1. Use this appliance in a household environment. 2. Do not change the specification of this appliance. 3. Do not use an external timer or a separate remote-control system to operate the appliance.

  • Page 24: Care And Cleaning

    1.6 Care and Cleaning 1. Clean the appliance regularly to prevent the deterioration of surface material. 2. Do not use water spray and steam to clean the appliance. 3. Clean the appliance with a moist soft cloth. Only use neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

  • Page 25: Control Panel Layout

    2.1 Control Panel Layout Use the sensor fields to operate the appliance. The displays and indicators tell which function is operating. Sensor Field Function Timer indicator Timer key Minus/Decrease key Power level indicator Indicator lamp (timer) Plus/Increase key Indicator lamp (child lock) Indicator lamp (on) Child lock key ON/OFF key...

  • Page 26: Chapter 3 : Installatioins

    INSTALLATIONS Before installing 1. Installation of the appliance into a kitchen worktop and its connection to the power mains may only be performed by an adequately qualified technician. 2. Veneer or other finish of the piece of kitchen furniture into which the hob is to be built in should be treated with heat resistant glue (100°C);...

  • Page 27: Fastening The Cooktop

    2-3mm 1. Cooking hobs can be installed into worktops that are 30 to 50mm thick. 2. The kitchen furniture element underneath the hob should not be fitted with a drawer. If the kitchen furniture element as a horizontal partition wall, it should be installed no less than 60millimeters from the lower surface of the worktop.

  • Page 28: Connecting The Cooktop

    Note: If your table is thicker than 40mm, recess the underside to between 30 and 40mm. 3.3 Connecting the Cooktop 1. This cooktop must be connected to the mains power supply only by a suitably qualified person. 2. This cooktop must be earthed. 3.

  • Page 29: Chapter 4 : Operations

    This appliance requires a 32 Amp Miniature Circuit Breaker. OPERATIONS 4.1 Operating the Unit 1. Touch “ ” for 1 second to turn on the appliance; the indicator “ ” turns on. 2. Touch “ ” for 1 second to turn off the appliance; the indicator “ ” turns off 3.

  • Page 30: Using The Timer

    Unlock the Control 1. Touch and hold the “ ” key for 3 seconds to unlock. The indicator lamp “ ” turns off. 2. All the controls are now accessible. 4.3 Using the Timer 1. Only one cooking zone can be programmed at the same time. 2.

  • Page 31: User Tips

    4.5 User Tips Cookware 1. The bottom of the cookware must be as thick and flat as possible. 2. Cookware made of enameled steel and with aluminum or copper bottom can cause the color change on the glass ceramic surface. Energy Saving 1.

  • Page 32: Chapter 5 : Maintenance

    MAINTENANCE Figure 1 Figure 2 Figure 3 Figure 4 Figure 5 After each use of the glass-ceramic hob, wait for it to cool down and clean it; otherwise, even the smallest food residue will be burnt onto the hot surface next time you use the appliance.
  • Page 33 CAREFUL 1. Steel wool, abrasive sponges, and abrasive detergents can scratch the hob surface. Glass ceramic surface can also be damaged by aggressive sprays and inappropriate or insufficiently. Shaken (mixed) liquid cleaning agents (Figure 1 and Figure 2). 2. Signs and indications on the hob may be worn if aggressive cleaning aids are used on cooking zone edges, or if pans with damaged bottom or used.

  • Page 34: Chapter 6 : Troubleshooting

    TROUBLESHOOTING Trouble Possible Cause What to Do Check if the appliance is properly connected to the The appliance is not connected electrical supply to an electrical supply or Activate the appliance again connected incorrectly The appliance cannot and set the heat setting in less be activated or than 30 seconds operated...

  • Page 35: Chapter 7 : Specification

    SPECIFICATION KARL Model 538.06.000 Cooking Zone Qty Color Black Control Panel Touch Control Voltage 220-240 V ~ 50/60 Hz Front : Ø165 mm, 1200 W Power Rear : Ø200 mm, 1800 W Power Level 9 level Timer 1 - 99 minutes Dimension 290 x 520 x 52 mm Specifications of this appliance may change without notice to improve the quality of the product.
  • Page 36 PT. Hafele Indotama Taman Tekno Blok A No. 3 Serpong, Tangerang 15314 Phone, +62 21 7587 8888 Email: service@hafeleindonesia.com www.hafele.co.id AUTHORIZED SERVICE CENTER 0816 862 937 www.hafele.co.id Page 1...
