Abilica Premium Mill 90 Assembly Manual

Abilica Premium Mill 90 Assembly Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Abilica Premium Mill 90
Norsk/ Svensk/ English

Advertisement

loading

Related Manuals for Abilica Premium Mill 90

Summary of Contents for Abilica Premium Mill 90

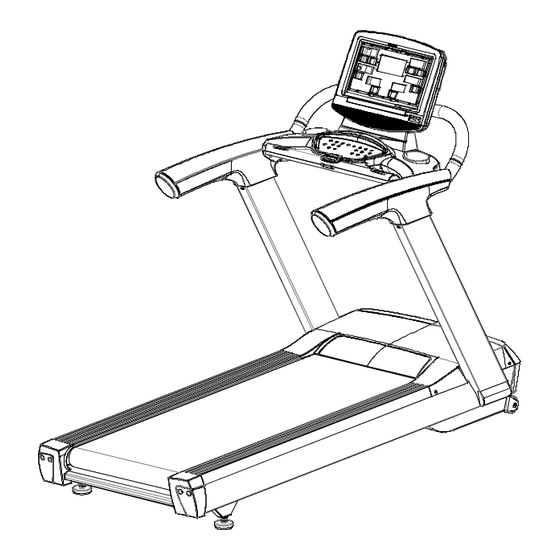

  • Page 1 Abilica Premium Mill 90 Norsk/ Svensk/ English...

  • Page 2: Table Of Contents

    INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Parts drawing Deleliste / Dellista / Parts List Montering / Assembly DK NO Viktig informasjon Drift Vedlikehold Kontaktinformasjon Viktig Information Drift Underhåll Kontaktinformation Important information Operation Maintenance Contact information...

  • Page 3: Deletegning / Sprängskiss / Parts Drawing

    DELETEGNING / SPRÄNGSKISS / PARTS DRAWING...
  • Page 4 DELELISTE / DELLISTA / PARTS LIST Item Description Specification base frame Incline motor frame upright post left upright post right computer frame screen frame Motor fixed plate Side rail guider in coated End of plate in coated Cap left Φ36×Φ20×Φ11×70 Cap right sleeve Φ36×Φ20×Φ11×70...
  • Page 5 Philips C.K.S. full threat screw(cuspate end) Philips C.K.S. full threat screw Serrated lock washers external teeth Φ5 Philip C.K. S self-taping screw ST4×12 Philip C.K. S self-taping screw ST4×16 Philip C.K. S self-taping screw ST4×25 Hexagon socket bolt M8×80 Hexagon socket bolt M8×30 Hexagon socket bolt M8×30...
  • Page 6 filter Communication wire 1 L-1200mm Communication wire 2 L-1700mm Communication wire 3 Φ74×86×M12 Side rail guide block Communication wire 2 L-800mm Fuse sseat with wire L-1100mm Ship switch L-800mm Power cord 3×1.5mm2×2000 Motor belt 250PJ10 Wire (grounding) L-200mm/1.5mm2 Switch Reset Switch M10×55×20 250V/10A/red wire L-60/black wire L-150/yellow and green...
  • Page 7 6841EA End cover plant PU armrest fender- left PU armrest fender-right IPAD holder Side rail 1430 Cylinder cushion φ30×30×M8×8 wheel Φ71×t48×Φ19.2 3×100 Magnet ring φ35×φ22×t15.0 filter Power connection wire L-450mm/1.5mm2/Black Power connection wire L-450mm/1.5mm2/Red Power connection wire L-450mm/1.5mm2/Red Power connection wire L-200mm/1.5mm2/Black Wire (grounding) L-150mm/1.5mm2...
  • Page 8 Console part 6841EA console set, Self-tapping screw, ST4×16(1018/HV550) Upper console housing 48-1 Safety key fixed seat 48-2 Safety key pin 48-3 Compressed spring φ11.8×φ0.8×24 48-4 Safety key L-1000/with clam 48-5 Handle pulse 48-6 PCB board of display 48-7 Overlay of display 48-8 PCB board of button 48-9 Button overlay CE parts...
  • Page 9 Cross-groove bolt M4×16...
  • Page 10 TECHNICAL INFOMATION Foldable Dimension 2120*900*1590 Running Area 1550*560 Speed 1.0－22.0km/h Incline 0-15% WE RESERVE THE RIGHT TO AMEND THE PRODUCT WITHOUT PRIOR NOTICE. CARTON CONTENTS A. Main Body B. Upright Posts C. Console Frame D. Display E. Screws Bag F. Silicon Oil G.
  • Page 11 HARDWARE BAG LIST Allen C.K.S. half thread screw Allen C.K.S. half thread screw (M8*15) 4pcs (M8*40*20) 2 pcs. T shape spanner Φ12 Flat washer x2pcs Nut x 2pcs Cross open spanner 13-14 open spanner 17-19 open spanner - 11 -...
  • Page 12 Hexagon head full tooth bolt (M8x20) 4pcs Main Parts Motor Cover Rear Cover Motor Belt Motor Running Belt Running Deck Incline Motor Rear Roller Front Roller Side Rail - 12 -...
  • Page 13 ASSEMBLY INSTRUCTION STEP 1 Take out the machine from box and put it on the flat floor (As shown). Remove 4pcs screws from upper motor cover, then remove the upper motor cover. STEP 2 Connect communication wires (inside the right upright post) well with the main machine.
  • Page 14 STEP 3 Connect communication wires inside the console frame (right side) and right upright post, insert the console frame into left and right handle bar, then fix them with 4 pcs of M8*15 screws by two sides.
  • Page 15 STEP 4 Connect communication wires of console and console frame, insert the console into the console frame, then fix with 2 pcs M8*40*20screws at the bottom. STEP 5 Fasten all the above screws, install the upper motor cover back to the position of the main frame, refix the upper motor cover with the screws removed before, then the assembly is finished.
  • Page 16 TREADMILL MOVEMENT 1.Before moving the treadmill, you should make sure base frame is at its lowest point, switch off, and power plug out of the socket. 2.Then, you can lift up the treadmill end with two hands to forward or backward to right place.
  • Page 17 HOW TO USE THE PRODUCT 1, Turn the power on, keep the treadmill foldable at its lowest position and check its function if normal. 2, Clip the safety key cord with your clothes. 3, Ensure and check its function and stability before use. •...

  • Page 18: Viktig Informasjon

    VIKTIG INFORMASJON Apparatet skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av apparatet er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å...
  • Page 19 KONSOLL...
  • Page 20 LED-skjermer 1.1: DISTANCE: Denne skjermen viser distansen du har beveget deg. 1.2 : CALORIES: Denne skjermen viser det omtrentlige antallet kalorier du har forbrent. 1.3 : TIME: Denne skjermen viser hvor lenge du har trent. 1.4 : INCLINE: Denne skjermen viser inneværende stigning på plattformen. 1.5 : PULSE: Denne skjermen viser pulsen din.
  • Page 21 Oppstart/programmer： A：Programbeskrivelse: 1：Manuelt program P0: normal modus, nedtelling av tid, nedtelling av distanse, nedtelling av kalorier. 2：36 forhåndsinnstilte programmer: P01 – P36 3：Tre brukerinnstilte programmer: U1 – U3. B：Oppstart： 1 : Koble sikkerhetsnøkkelen til mottaket på panelet. Konsollet vil aktiveres i to sekunder før det åpner det manuelle programmet.
  • Page 22 Manuell modus： 1﹕Hvordan åpne manuelt program: A：Skru på strømbryteren. Konsollet vil nå automatisk åpne manuelt program. B：Dersom du allerede har valgt et annet program, trykk PROG-knappen for å velge manuelt program på nytt. 2：D Det manuelle programmet har tre forskjellige nedtellingsfunksjoner: TIME (tid), DISTANCE (distanse) og CALORIES (kalorier).
  • Page 23 Program Konsollet har 36 forhåndsinnstilte programmer: P1 til P36. Disse er kun kompatible med nedtellingsmodus for tid. I innstillingsmodus vil TIME-verdien vil blinke på skjermen. Trykk (+)(-) for å stille inn verdi. Trykk MODE for å returnere til standardverdi. Innstillingsskala er 5:00 til 99:00 minutter. 1﹕Hvert program er delt inn i ti segmenter, hvor hvert segment tilsvarer 1/10 av den totale treningstiden.
  • Page 24 7: Trykk MODE. ICLINE-knappen vil vise beskjeden F5 (BMI). Dette indikerer at konsollet nå regner ut din BMI. PULSE-skjermen vil vise beskjeden “00”. Plasser hendene på sensorene for å teste pulsen. Skjermen vil deretter vise deg din BMI innen åtte sekunder. Input-parametre og innstillingsskalaer: Parameter Standardverd...
  • Page 25 Pulsfunksjon Når du skrur på tredemøllen, hold rundt venstre og høyre pulskontakter på håndtaket. PULSE-skjermen vil vise din puls. Ønsker du å se et mer nøyaktig resultat bør du måle pulsen din mens du står stille på tredemølla. Hold rundt pulskontaktene i minst 30 sekunder. Pulsskalaen ligger på 50 – 200 BPM. Merk: dette er kun ment for referanse, og skal ikke anses for å...
  • Page 26 Program-tabell: hvert program er delt inn i ti like lange segmenter. Følgende er et diagram over alle 36 programmer. Segment Program Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning...
  • Page 27 Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet...
  • Page 28 Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Hastighet Stigning Dvalemodus: a) Dersom systemets standard oppstart er i dvalemodus, vil konsollet gå i dvale etter 4:30 minutter uten aktivitet for å spare strøm. Du kan vekke konsollet ved å trykke hvilken som helst knapp. b) I standby-modus, hold MODE-knappen inne i tre sekunder for å...
  • Page 29 Feilsøk Kode Grunn Løsning Frekvens- 1. Sjekk om kontakten er løs eller om ledningen er skadet. omformeren er 2. Frekvensomformeren kan være defekt. Sjekk og eventuelt bytt ikke koblet til omformeren. konsollet 3. Dersom konsollet er skadet, test for skade før det byttes ut. 1.
  • Page 30 AnyRun, Kinomap og Zwift Skann QR-kodene under for å laste ned Bluetooth brukerveiledning, og følg instruksjonene for hvordan du laster ned appene. AnyRun APP installasjon Last AnyRun installasjon QR-kode QR-kode for å laste ned ned appen “Any Run” fra Zwift-appen på smarttelefon. App Store (IOS) eller Google AnyRun installasjon: Skann QR-koden over for å...

  • Page 31: Vedlikehold

    VEDLIKEHOLD Riktig vedlikehold er svært viktig for å sikre en feilfri drift av tredemøllen. Feil vedlikehold kan forårsake skade på tredemøllen eller forkorte produktets levetid. Alle deler av tredemøllen må kontrolleres og strammes regelmessig. Slitte deler må skiftes umiddelbart. Smøring Etter at tredemøllen har vært i bruk en stund, trenger løpebåndet silikonolje for smøring.
  • Page 32 1. Hvordan sjekke behovet for smøring? Løft løpebåndet og berør midtre del av underside på løpebåndet. Dersom fuktighet (olje) fra løpebåndet overføres til hendene dine, er løpebåndet godt smurt. 2. Hvordan påføre silikonolje (se bilde)? Steg 1: Stans løpebåndet og fold sammen tredemøllen. Steg 2: Løft opp løpebåndet og spray undersiden med silikonolje fra midten av båndet og ut til begge sider.
  • Page 33 Løpebåndet kan ved noen tilfelles sentreres ved å la det bevege seg uten brukeren i noen minutter. Dersom dette ikke hjelper, kan du justere løpebåndet ved hjelp av 6mm unbrakonøkkelen som følger med produktet. Juster skruen i retning mot klokken en halv runde av gangen til løpebåndet er sentrert. •...
  • Page 34 Merk: Skader som følge av et løpebånd som ikke er sentrert er ikke dekket av produktgarantien, og det anbefales at løpebåndet inspiseres ofte og korrigeres umiddelbart dersom det ikke er sentrert, for å unngå alvorlige skader på løpebåndet. Løpebåndet og hjulgropene må renses regelmessig.
  • Page 35 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi deg om å kontakte Mylna Service. Vi vil gjerne at du kontakter oss før du kontakter butikken slik at vi kan tilby deg best mulig hjelp. Besøk vår hjemmeside mylnasport.no –...

  • Page 36: Viktig Information

    VIKTIG INFORMATION Enheten får endast användas enligt beskrivningen i denna bruksanvisning. Ägaren av apparaten är ansvarig för att se till att alla användare är bekanta med dessa säkerhetsregler.Under montering; se till att alla skruvar och muttrar sitter på rätt plats och att de sitter ordentligt innan du börjar dra åt någon av dem.
  • Page 37 KONSOL...
  • Page 38 LED-skärmar 1.1: DISTANCE: Denna skärm visar avståndet du har förflyttat dig. 1.2 : CALORIES: Den här skärmen visar det ungefärliga antalet kalorier du har bränt. 1.3 : TIME: Denna skärm visar hur länge du har tränat. 1.4 : INCLINE: Denna skärm visar plattformens aktuella lutning. 1.5 : PULSE: Denna skärm visar din puls.
  • Page 39 Start/program: A: Programbeskrivning: 1：Manuellt program P0: normalläge, tidsnedräkning, distansnedräkning, kalorinedräkning. 2：36 förinställda program: P01 – P36 3：Tre användarinställda program: U1 – U3. B：Start: 1 : Anslut säkerhetsnyckeln till mottagaren på panelen. Konsolen kommer att aktiveras i två sekunder innan det manuella programmet öppnas. 2﹕Tryck på...
  • Page 40 på STOP för att försiktigt stoppa löpbandet. Alla inställningar kommer då att återställas till standardvärdet. B: I normalt manuellt läge kan du trycka på MODE i standbyläge för att välja nedräkningstid. Konsolen går nu in i inställningsläge och TIME-värdet blinkar på skärmen. Standardvärdet är 30:00 minuter. Tryck på...
  • Page 41 28. Om en person har ett lägre BMI än 18 blir den personen för smal. Om en person har ett högre BMI än 29 kommer den personen att vara kraftigt överviktig. Denna information är endast avsedd som referens och kan inte betraktas som medicinska data. Olika faktorer kan leda till BMI-värden som är högre än 29 utan att personen i fråga nödvändigtvis är överviktig.
  • Page 42 Ålder（-2-） 25 år 10—99 år Höjd（-3-） 170 cm 100—200 cm Vikt（-4-） 70 kg 20—150 kg FAT ≤18 = underviktig FAT 18 – 28 = normalviktig FAT ≥ 29 = sterkt overviktig Obs: detta är endast för referens och bör inte betraktas som medicinska data. Säkerhetsnyckel: Säkerhetsnyckeln består av en strömbrytare, en klämma och en sladd och fungerar som ett verktyg för att snabbt stoppa löpbandet i en nödsituation.
  • Page 43 Obs: detta är endast för referens och bör inte betraktas som medicinska data. Skärm-skalaer Noll- Standard- Inställningsskal Skärm-skala värde värde Time (tid) 0:00 30:00 5:00-99:00 0:00~99:59 Speed (hastighet) 1.0－22km/t Incline (lutning) 0－15 5.00 Distance (distans) 1.0－99.0 0.0－99.9 50.0 Calorie (kalorier) 20.0－990 0－999 Använd (+)(-) för att ställa in parametrar och för att bläddra mellan menyalternativ.
  • Page 44 Programtabell: varje program är uppdelat i tio lika långa segment. Följande är ett diagram över alla 36 program. Segment Program Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet...
  • Page 45 Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet...
  • Page 46 Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Hastighet Lutning Viloläge: a) Om systemets standardstart är i viloläge, går konsolen i viloläge efter 4:30 minuters inaktivitet för att spara ström. Du kan väcka konsolen genom att trycka på valfri knapp. b) I standbyläge, håll ner MODE-knappen i tre sekunder för att stänga av ERP-funktionen.
  • Page 47 Feilsökning Orsak Lösning Frekvensomfor 1. Kontrollera om kontakten är lös eller om kabeln är skadad. maren är inte 2. Frekvensomformaren kan vara defekt. Kontrollera och byt eventuellt ut ansluten till växelriktaren. konsolen 3. Om konsolen är skadad, testa för skada innan du byter ut den. 1.
  • Page 48 AnyRun, Kinomap og Zwift Skanna QR-koderna nedan för att ladda ner Bluetooth-användarguiden och följ instruktionerna för hur du laddar ner apparna. QR-kod för att ladda ner AnyRun APP-installation Ladda ner "Any Run"-appen Zwift-appen på din AnyRun installation QR-kod från App Store (IOS) eller smartphone.

  • Page 49: Underhåll

    UNDERHÅLL Korrekt underhåll är mycket viktigt för att säkerställa problemfri drift av löpbandet. Felaktigt underhåll kan orsaka skador på löpbandet eller förkorta produktens livslängd. Alla delar av löpbandet måste kontrolleras och dras åt regelbundet. Slitna delar måste bytas ut omedelbart. Smörjning Efter att löpbandet har använts ett tag behöver löpbandet silikonolja för smörjning.
  • Page 50 3. Centrering av transportbandet. Löpbandet ska vara centrerat när det tillverkas, men det kan börja glida, lossna eller glida åt sidan av olika anledningar: a. Ytan är instabil eller ojämn. b. Användaren springer inte mitt på löpbandet. c. Användarens fötter är obalanserade. Löpbandet kan i vissa fall centreras genom att låta det röra sig utan brukaren i några minuter.
  • Page 51 UNDERHÅLLSPLAN Rekommenderat underhåll Hur ofta? Rengöring Smörjmedel Display Torka av med en mjuk och ren trasa. Efter användning Torka av med en mjuk och ren trasa. Efter Vatten användning Löpband Rengör med en mjuk, ren och fuktig Veckovis trasa. Kontrollera bandet för slitage, att det är tillräckligt stramt och i rätt läge.
  • Page 52 VIKTIGT AVSEENDE SERVICE Skulle det uppstå problem av något slag, vänligen kontakta Mylna Service. Vi ser gärna att du kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig bästa möjliga hjälp. Besök vår hemsida mylnasport.se - här hittar du information om produkterna, användarmanualer, ett kontaktformulär för att komma i kontakt med oss och möjlighet att beställa reservdelar.

  • Page 53: Important Information

    IMPORTANT INFORMATION The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions. During assembly; make sure that all nuts and bolts are in their right places and properly entered before tightening any of them.
  • Page 54 CONSOLE USE INSTRUCTION Console function Instruction...
  • Page 55 LED window instruction 1.1: DISTANCE” window: Display the distance numerical value. 1.2 :CALORIES” window: Display the calories numerical value. 1.3 :TIME” window: Display the time numerical value. 1.4 :”INCLINE” window: Display the inclination numerical value. 1.5 :“PULSE” window: Display the pulse numerical value. 1.6 :SPEED”...
  • Page 56 Program/startup instructions： A：Program description： 1：A manual program P0: normal mode, time countdown, distance countdown, calorie countdown mode. 2：36 setting programs: P01, P02, P03, P04, P05, ..., P36； 3：Three custom programs U1~U3； B：Startup instructions： 1﹕Attach the safety key to the safety key switch position on the panel, the console will display for 2 seconds, then enter the manual program.
  • Page 57 Manual mode： 1﹕How to enter the manual program： A：Turn on the power switch and go directly to the normal mode in the manual program. B：In the stop state, press the program key to enter the normal mode in the manual program. 2：Three setting functions in the manual program: time setting, distance setting, calorie setting;...
  • Page 58 Program mode P1-P36” is the system setting program. It is only suitable for the countdown time mode. In the setting state, the time window displays the time and flashes. Press “+” or “-” to modify the set value. Press “MODE” to reset to the default value. Initial time Set 30 minutes, and only time can be set. Time setting range is: 5:00-99:00.
  • Page 59 7: Press the mode button “MODE” and “Incline” window displays: F5 (BMI), which indicating that enter the BMI testing function, “Pulse”window is displayed 00. Please put hands on the sensor for testing heartbeat of handle bar. The window will display the body fat value (BMI) of the subject within 8 seconds. Input parameter display and setting range: Parameter Default Value...
  • Page 60 Heart rate function When the treadmill is powered on, hold the left and right handrails with both hands. "Pulse" window will display your heart rate value. In order to obtain a more accurate heart rate value, please stand on the treadmill and measure when it stops, and the holding time shall not be less than 30 seconds. The initial value is the actual measured heart rate, and the display range is: 50-200 times / min.
  • Page 61 Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed...
  • Page 62 Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope...
  • Page 63 Speed Slope Speed Slope Speed Slope Speed Slope Speed Slope ERP conversion function: a) If the system starts up in ERP Mode by default, it will enter into sleep state at about 4:30 without operating the treadmill, saving power consumption, and press any key to wake up the system. b) In standby mode, long press mode key for 3 seconds to display "2222"...
  • Page 64 Common Trouble Shooting Code meaning solution Fail to connect 1. Check whether the connector is loose, whether the wire is damaged or frequency matched. converter with 2. The frequency converter may be defective. Check and replace the console frequency converter. 3.

  • Page 65: Maintenance

    Anyrun & Kinomap & Zwift APP Please scan the QR code of below to download the blue tooth user manual, and follow the instruction to download the APP. Any Run APP installation QR Zwift phone APP download Any Run APP installation QR code.
  • Page 66 Lubrication After the running belt is used for some time ,the treadmill needs silicone oil for lubrication .Below is suggestion of lubrication . Use frequency ＜3 hours/week ,lubricate 1 time evey 5 months Use frequency 4-7 hours/week , lubricate 1 time every 2 months Use frequency ＞7 hours/week ,lubricate 1 time every 1 month Note: it’s not good to have too much silicone oil .
  • Page 67 • The treadmill is on a stable place or not placed smoothly. • Runner feet are not in the center of running belt. • Runner’s two feet force is not balanced. To run the treadmill without load for some minutes can solve disalignment caused by the man. If not ,you can adjust it by using 6 mm allen C.K.S spanner in the hardware bag to make the adjusting screw counter-clockwise semi-cycle by semi-cycle .
  • Page 68 Leverandør: Leverantör: Supplier: Mylna Sport AS Mylna Sport AB Mylna Sport AS Postboks 244 Box 181 P.O. Box 244 3051 Mjøndalen 56624 Habo N-3051 Mjoendalen Norge Sverige Norway abilica.no abilica.se abilica.com mylnasport.no mylnasport.se mylnasport.com ©2023 Mylna Sport AS Rev. 1_231109...
