Installation
Bemærk:
Ved levering er filterhuset ikke udstyret med
filterindsats eller tilbehør.
Note:
At delivery the filter housing is not equipped with
filter element or accessories
Hinweis:
Das Filtergehäuse ist bei Lieferung nicht mit
Filtersieb oder Zubehör ausgestattet.
Remarque :
le boîtier de filtre est livré sans élément filtrant et
sans accessoires.

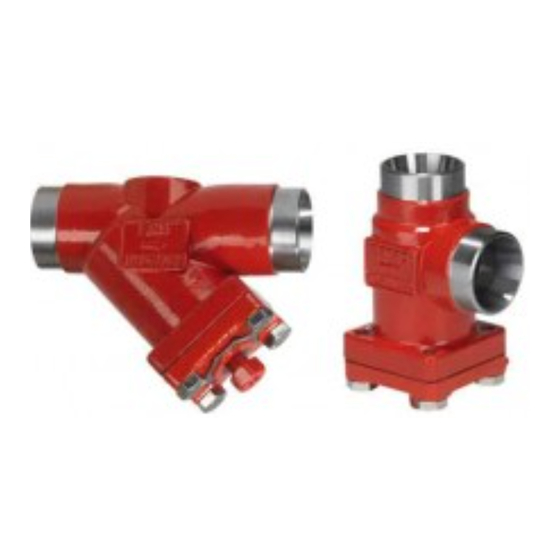

FIA 15-300
FIA-SS 15-200
Fig. / Abb. 1
Vedligeholdelse / Maintenance / Wartung / Maintenance
Fig. / Abb. 3
© Danfoss A/S (AC-SMC/MWA), 06-2010
Instructions
FIA 15-300, FIA-SS 15-200
FIA 15-200
Nm
LB-fod
LB-feet
LB-ft
Pieds-livres
DN 15-20
22
16
DN 25-32-40-50
44
32
DN 65
75
53
DN 80
44
32
DN 100
75
53
DN 125-150
183
135
DN 200-300
370
272
DKRCI.PI.FN0.A5.52 / 520H0583
Fig. / Abb. 2
Filterpose
Strømretning
Filter bag
Flow direction
Filtersack
Durchflussrichtung
Manchon filtrant
Sens du débit
Fig. / Abb. 4
D
1
Advertisement
Related Manuals for Danfoss FIA 15-300
Summary of Contents for Danfoss FIA 15-300
- Page 1 Instructions FIA 15-300, FIA-SS 15-200 Installation Bemærk: Ved levering er filterhuset ikke udstyret med filterindsats eller tilbehør. Note: At delivery the filter housing is not equipped with filter element or accessories Hinweis: Das Filtergehäuse ist bei Lieferung nicht mit Filtersieb oder Zubehör ausgestattet.
- Page 2 Det anbefales, at man altid udskifter top- dækslet (pos. C) og udtømningsproppens Anbring filterindsatsen (pos. D) nedenfra. pakninger. FIA 15-300, FIA 15-200 (speciel), FIA-SS: Indsatsen monteres i filterhuset med et let Filtrene er designet til et maksimalt tryk uden brug af pakninger eller O-ringe.
- Page 3 filter element size before it is inserted in the top cover should be replaced. FIA 15-300, FIA 15-200 (special), FIA-SS: And check that there is no damage on the The filters are designed for a max. working gasket.
- Page 4 Vor dem Abschrauben verschlossen werden, wie zum Beispiel mit und Entfernen des Kopfdeckels den einem angeschweißten Endblech. Kältemitteldruck überprüfen. FIA 15-300, FIA 15-200 (Speziell), FIA-SS: Das Filtersieb sollte ohne Werkzeug Die Filter sind für einen max. Betriebsdruck ausgebaut werden. Zusammenbau von 40 bar (580 psi g) ausgelegt.
- Page 5 à l’aide d’un embout en l’évacuant à une pression nulle. Vérifier soudé. la pression du fluide avant de dévisser et FIA 15-300, FIA 15-200 (Spécial), FIA-SS: Montage de retirer le couvercle supérieur. Ces filtres ont été conçus pour une pression Retirer les résidus de soudure et les...
