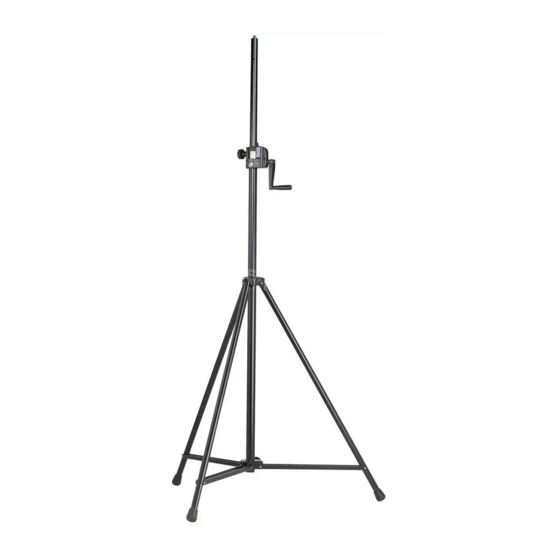

Lighting/speaker stand

Advertisement

Available languages

Available languages

Quick Links

246/1 Leuchten-/Boxenstativ
- Tragkraft: 30 kg / TÜV-Bauart-geprüft / mit Abspannring
- Hochwertiges Stativ für den professionellen Einsatz: sicher, stabil und bequem
- Gleichermaßen geeignet für: Heim-, Objekt-, öffentlicher Bereich
- Höhe: min. 1865 / max. 3040 mm; M10-Gewindebuchse am Auszugrohr
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
Vor Aufbau und Benutzung bitte die SICHERHEITSHINWEISE (s.Rückseite) beachten

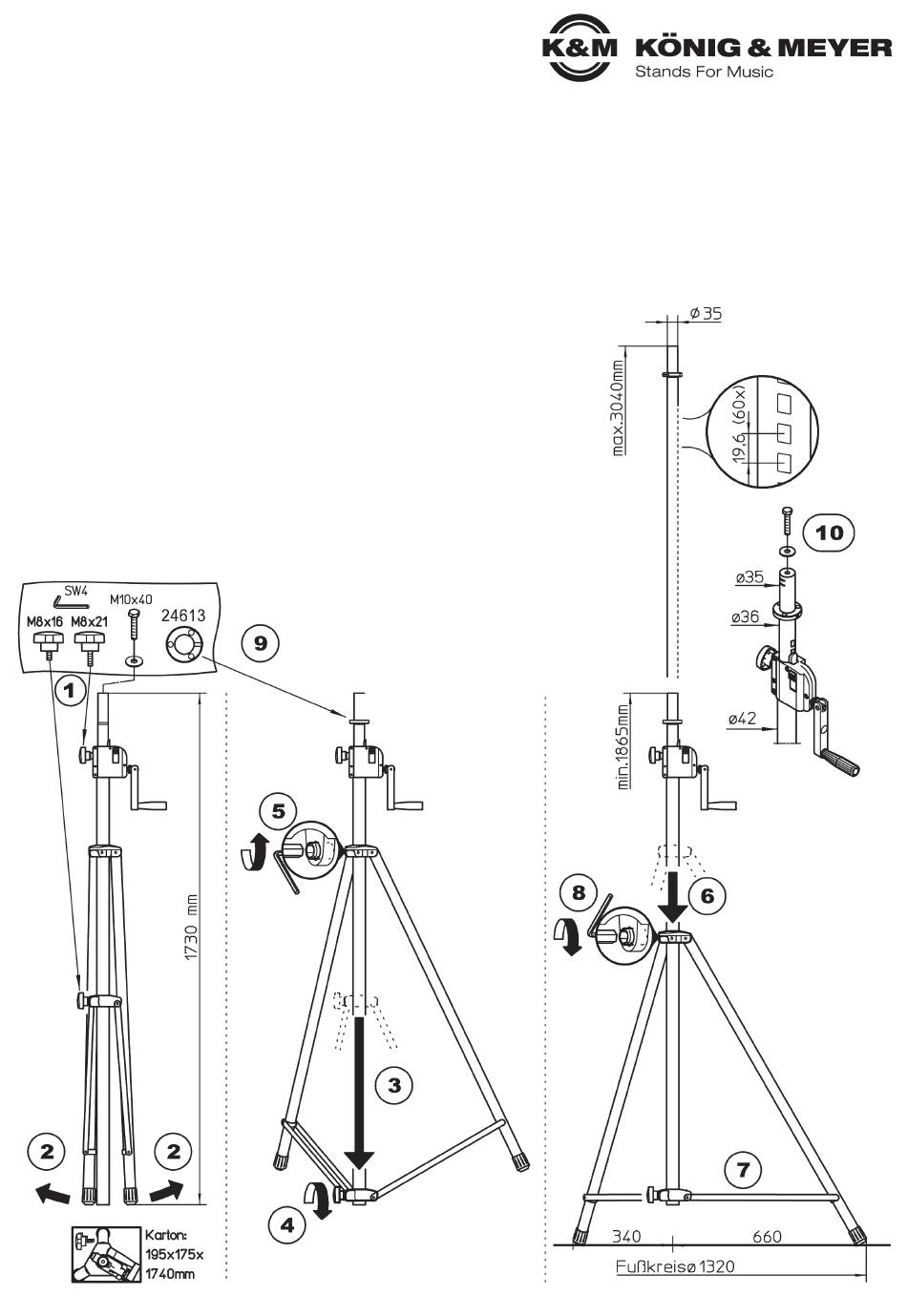

AUFBAUANLEITUNG
A. STATIV AUFSTELLEN
A.
11 Beide Klemmschrauben locker eindrehen
A.
12 Beine auseinanderziehen
A.
13 Untere Schelle bis zum Anschlag nach unten ziehen
A.
14 Klemmschraube festdrehen
A. 14
BEACHTE:
A. 14
Handkraft genügt; überfestes Anziehen belastet die Bauteile und ist zu vermeiden
A.
15 Inbusschraube in oberer Schelle mittels beigefügtem Inbusschlüssel leicht lösen
A.
16 Obere Schelle jetzt soweit nach unten schieben bis ...
A.
17 ...Verbindungsstreben waagerecht stehen.
A.
18 Inbusschraube mittels Schlüssel wieder festdrehen.
A.
19 Montage der Abspannscheibe (siehe Anleitung 24613)
A.
10 Funktion der Sechskantschraube (siehe Kap. B, K&M-Traverse 21390)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 246/1 and is the answer not in the manual?

Questions and answers

Summary of Contents for Konig & Meyer 246/1

  • Page 1 246/1 Leuchten-/Boxenstativ - Tragkraft: 30 kg / TÜV-Bauart-geprüft / mit Abspannring - Hochwertiges Stativ für den professionellen Einsatz: sicher, stabil und bequem - Gleichermaßen geeignet für: Heim-, Objekt-, öffentlicher Bereich - Höhe: min. 1865 / max. 3040 mm; M10-Gewindebuchse am Auszugrohr Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
  • Page 2 BENUTZERHINWEISE / FUNKTIONEN B. AUFBRINGEN und AUSFAHREN der LAST (Traversen, Lautsprecher) BEACHTE PRÜFEN, INSTANDHALTEN, REINIGEN Das Kurbelsystem sorgt für bequemes Aus- und Einfahren der Last. - Schonender Umgang mit dem Stativ erhält die Jedoch, unterschätzen Sie nicht das Gewicht der Leuchten/Box (max. 30 kg), Teleskopierbarkeit, die Tragkraft und die welche zunächst auf das Stativrohr gesetzt werden muss, Sicherheit der Installation.
  • Page 3 246/1 Lighting/Speaker Stand - Load Bearing Weight: 30 kg / TÜV Certified-Construction Type / with clamping ring - High quality stand for professional use: safe, stable and easy to set up - Similarly adapted for home, property, public area - Height: min 1865 / max 3040 mm; M10-Screw Socket on the Extension Tube Thank you for choosing this product.
  • Page 4 USER INFORMATION / FUNCTIONS B. PLACEMENT and EXTENSION of the LOAD (Crossbars, Speakers) ENSURE CHECK, MAINTENANCE, CLEANING The crank system is used for easy extension and retraction of the speakers - Careful use of the stand maintains the use of the (load). However, do not underestimate the weight of the lighting/speakers telescope and the load bearing functionality of the (max.
