24613 Abspannvorrichtung
- Bestandteil des Boxen-/Leuchtenstatives K&M 24610
- nachrüstbar auch für andere K&M-Stative mit Auszugrohrdurchmessern 30-35 mm:
- mit 3 Anschlagpunkten für Abspannseile
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Stativ muss ordnungsgemäß aufgestellt sein (Tragkraft, Untergrund etc.)
- Wirken Horizontalkräfte (z.B.Wind) auf des Stativ kann das die Standsicherheit beeinträchtigen. Gegenmaßnahmen sind z.B.
- Abspannungen oder das Anbringen von Gewichten im Fußbereich.
- Der Abspannring muss auf dem Stativ fest fixiert sein: Gewindestift so weit eindrehen, bis der Ring nicht mehr von Hand
- verschoben werden kann.
- Ordnungsgemäßes Abspannen des Stativs:
- - 3 Seile im Winkel von jeweils 120° abspannen (2 Seile oder gar nur 1 Seil bieten weniger Sicherheit).
- - Seile, Anker und Verbindungselemente auf Eignung (Qualität, Abmessungen) prüfen;
- - die drei für die Befestigung vorgesehenen Bohrungen der Abspannscheibe messen 10 mm.
- - Fachmännische Durchführung des Abspannens erforderlich.
- - Funktionsfähigkeit und Sicherheit des abgespannten Statives vor und ggf. während Benutzung prüfen:
- - Stativ lotrecht ? Abspannring so fixiert, dass er sich nicht verschieben kann? Seile stramm? Verbindungen und Anker fest?
- Gefahrzonen sind zu kennzeichnen bzw. abzusperren.
- Die Seile als solche können auch eine Gefährdung darstellen. Zur Kennzeichnung empfehlen wir die K&M Warnstreifen 21402.

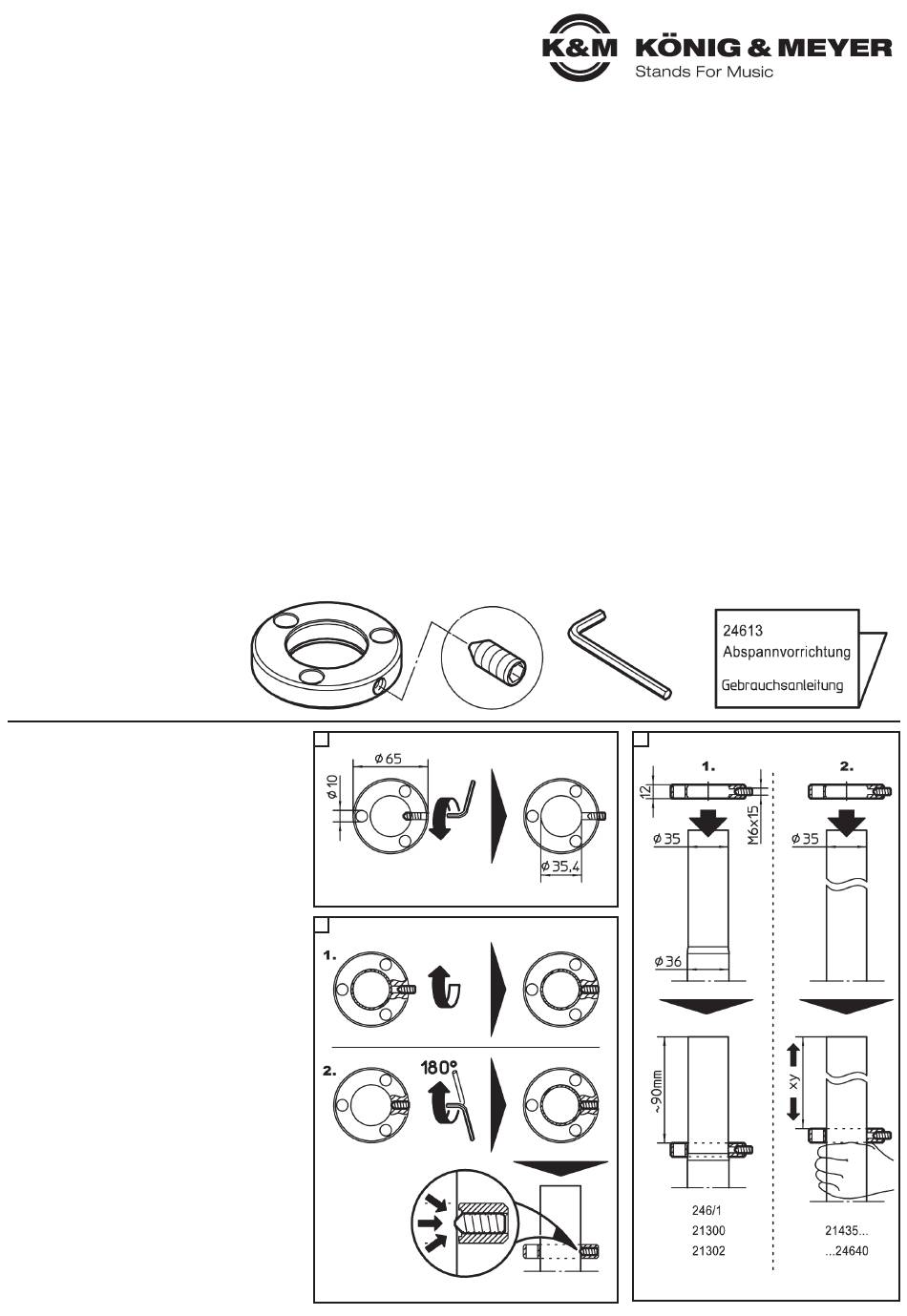

GEBRAUCHSANLEITUNG
A. BESTANDTEILE

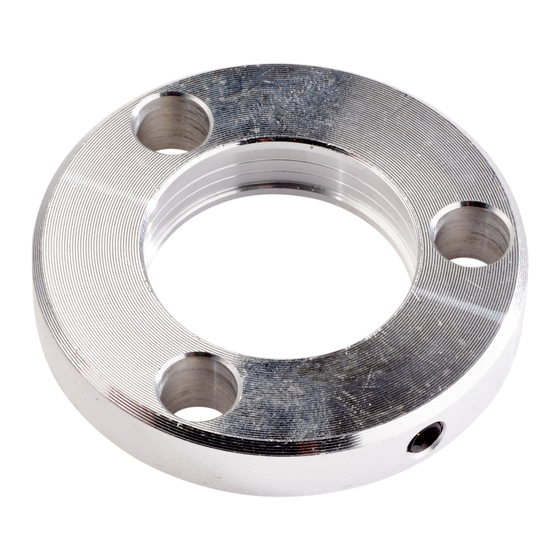

1 Abspannring Alu
2 Gewindestift mit Spitze
2 und Innensechskant M6 x 15 mm
3 Sechskantschlüssel SW 3
4 Anleitung
B. MONTAGE des Abspannringes
a. VORBEREITEN des Abspannringes:
a. die Spitze des Gewindestiftes 2
a. darf nicht in die Bohrung des Ringes
a. hineinragen - ggf. mittels Schlüssel 3
den Stift entsprechend zurückdrehen.
a.
b. AUFBRINGEN des Abspannringes:
1. Betr.: Stative 246/1, 21300, 21302:
1. Abspannring 1 über das Auszugrohr
1. schieben bis es an der Rohrverdickung
1. aufliegt.
2. Betr.: andere K&M-Stative (s.T.DATEN)
2. Mangels Rohrverdickung kann der Ring
2. an beliebiger Stelle des Auszugrohres
2. positioniert werden.
c. SICHERN des Abspannringes 1
- zunächst Position wählen (siehe b.)
1. Gewindestift locker anziehen.
2. Sobald die Spitze an der Rohrwandung
2. ansteht, genügt i.d.R. eine halbe Umdre-
2. hung mit demSechskantschlüssel 3 um
2. den Ring zu sichern.
2. - BEACHTE !
2. - Die Spitze des Gewindestiftes 2 drückt
2. - sich ins Rohr ein. Der Abspannring sitzt
2. - dadurch sicher und fest. Ein Verdrehen
2. - bzw. Abziehen von Hand ist nicht mehr
2. - möglich.
2. - Festsitz des Abspannringes vor und nach
2. - Montage der Abspannseile überprüfen.
➀
a
c
➁ ➂
b
➃
