Page 1 Z260IQ Notice d’installation et d’utilisation - Français Pompe à chaleur Traduction des instructions originales en anglais Instructions for installation and use - English Heat pump Original instructions Installation- und Bedienungsanleitung - Deutsch Wärmepumpe Übersetzung der französischen Originalanleitung Installatie- en gebruikshandleiding -...
Page 3 AVERTISSEMENTS symbole indique Ce symbole indique que l’appareil informations sont disponibles dans utilise du R290, un réfrigérant à le manuel de l’utilisateur ou le faible vitesse de combustion. manuel d’installation. Ce symbole indique que le personnel symbole indique de maintenance doit entretenir manuel d’utilisation doit être lu cet équipement conformément au avec attention.
Page 4 manuel, le produit doit être entretenu par un professionnel qualifié. • En cas de dysfonctionnement de l’appareil : ne pas tenter de réparer l’appareil par vous-même et contacter un technicien qualifié. • Se référer aux conditions de garantie pour le détail des valeurs de l’équilibre de l’eau admises pour le fonctionnement de l’appareil.
Page 5 • Afin de se conformer aux normes et aux réglementations pertinentes en matière d’environnement et d’installation, notamment à la réglementation européenne UE 2024/573 et les règles nationales requises, une recherche de fuite doit être effectuée sur le circuit de refroidissement lors du premier démarrage de l’appareil ou au moins une fois par an.
Page 6 • Les tuyauteries du circuit haute pression sont en cuivre et présentent un diamètre égal ou supérieur à 1 po. 5/8. Un certificat indiqué au §2.1 suivant la norme EN 10204 sera à demander au fournisseur et à conserver dans le dossier technique de l’installation.
Page 7: Table Of Contents
TABLE DES MATIÈRES ❶ Installation 1.1 I Sélection de l’emplacement 1.2 I Raccordements hydrauliques 1.3 I Raccordements de l’alimentation électrique 1.4 I Raccordements d’options ❷ Utilisation 2.1 I Principe de fonctionnement 2.2 I Présentation de l’interface utilisateur 2.3 I Mise en fonctionnement 2.4 I Fonctions utilisateur 2.5 l Connexion à...
Page 8: ❶ Installation
❶ Installation 1.1 I Sélection de l’emplacement 1.1.1 Précautions d’installation • L’appareil doit être installé à au moins 2 mètres du bord de la piscine. • Ne pas soulever l’appareil par le corps, utiliser sa base. • L’appareil doit uniquement être installé en extérieur : prévoir un espace dégagé autour de l’appareil (voir § «1.1.2 Choisir l’emplacement»).
Page 9 1.1.2 Choisir l’emplacement Lors de l’installation, prévoir un espace dégagé autour de l’appareil comme indiqué sur les images ci-dessous. Plus les obstacles sont éloignés, plus la pompe à chaleur sera silencieuse. 50 cm 50 cm (distances minimales)
Page 10: I Raccordements Hydrauliques
1.2 I Raccordements hydrauliques • Le raccordement doit être fait en tuyau PVC de Ø50, en utilisant les connecteurs à demi-raccord fournis (voir § «5.1 I Descriptif»), sur le circuit de filtration de la piscine, après le filtre et avant le traitement de l’eau. •...
Page 11: I Raccordements De L'alimentation Électrique
1.3 I Raccordements de l’alimentation électrique • Avant toute opération dans l’appareil, couper l’alimentation électrique, car il existe un risque d’électrocution pouvant entraîner des dommages matériels, des blessures graves ou même la mort. • Les bornes de câblage mal serrées peuvent entraîner une surchauffe des câbles sur les bornes et induire un risque d’incendie.
Page 12 • Ouvrir le panneau supérieur ( ) à l’aide d’un tournevis (4 vis) pour accéder au bornier électrique. • Insérer le câble d’alimentation ( ) dans un des presse-étoupes ( ) à l’arrière de l’appareil. • Dans l’appareil, fixer le câble d’alimentation en l’insérant à travers l’attache-câble ( ) (maintenu avec une vis).
Page 13: I Raccordements D'options
1.4 I Raccordements d’options Connecter l’option « Priorité chauffage » : • Avant toute opération dans l’appareil, couper l’alimentation électrique, car il existe un risque d’électrocution pouvant entraîner des dommages matériels, des blessures graves ou même la mort. • Toute erreur de connexion avec les bornes P1 à P2 peut abîmer l’appareil et annuler sa garantie. •...
Page 14: ❷ Utilisation Fr
❷ Utilisation 2.1 I Principe de fonctionnement La pompe à chaleur utilise les calories (chaleur) présentes dans l’air pour chauffer l’eau de votre piscine. Le processus pour chauffer l’eau de votre piscine à la température désirée peut prendre plusieurs jours, car il dépend des conditions météo, de la puissance de la pompe à...
Page 15: I Présentation De L'interface Utilisateur
2.2 I Présentation de l’interface utilisateur REGULATION (ELECTRONIC CONTROLLER) Heure actuelle (horloge) Dégivrage : processus automatique et Deforsting obligatoire pour le bon fonctionnement de la pompe à chaleur Mode Chauffage/Auto/ Wi-Fi Rafraîchissement Réglage de l’heure Timer On/Off (horloge) Mode Inverter (gauche : ECOSILENCE, milieu : Point de consigne de l’eau SMART, droite : BOOST)
Page 16: I Mise En Fonctionnement
2.3 I Mise en fonctionnement 2.3.1 Recommandations avant le démarrage • Vérifier qu'il n’y a pas d’outil ou autres corps étrangers dans l’appareil. • Le panneau supérieur qui permet d’accéder à la section technique doit être mis en place. • Vérifier que l’appareil est stable. •...
Page 17: I Fonctions Utilisateur
2.4 I Fonctions utilisateur 2.4.1 Verrouiller/déverrouiller le clavier • Appuyer sur pendant 3 secondes pour déverrouiller le clavier : le menu principal apparaît. L’icône apparaît (= verrouillé) ou disparaît (= déverrouillé) selon l’état du clavier. Le clavier se verrouille automatiquement au bout de 60 secondes d’inactivité.
Page 18 2.4.4 Choisir un mode de fonctionnement Le mode de fonctionnement peut être défini selon les besoins de chauffage/rafraîchissement de la piscine, voir «2.2.1 Détails du mode» pour en savoir plus sur les modes de fonctionnement. Pour modifier le mode de fonctionnement : •...
Page 19: Connexion À L'application Fluidra Pool
2.5 l Connexion à l’application Fluidra Pool Pompe à chaleur Appareil mobile Réseau Wi-Fi domestique La pompe à chaleur peut être contrôlée à distance depuis un smartphone ou une tablette, via l’application Fluidra Pool disponible pour les systèmes iOS et Android. Avant de se connecter à...
Page 20: ❸ Maintenance
❸ Maintenance 3.1 I Hivernage • L’hivernage est essentiel pour empêcher une rupture du condenseur due au gel. Elle n'est pas couverte par la garantie. • Pour éviter que la condensation n’endommage l’appareil : couvrir l’appareil avec la housse d’hivernage fournie (ne pas sceller hermétiquement l’appareil dans une couverture). •...
Page 21 de réparation, de retrait ou d’élimination, lorsque du réfrigérant peut potentiellement être libéré dans l’espace environnant. Avant les travaux, la zone autour de l’équipement doit être examinée afin de s’assurer qu’elle ne comporte pas de risque d'incendie ou de risque d’étincelle. Des panneaux « Interdiction de fumer » doivent être affichés.
Page 22 Retrait et élimination • Lors d’un accès au circuit frigorifique pour effectuer des réparations, ou pour toute autre raison, des procédures conventionnelles doivent être utilisées. Cependant, pour des réfrigérants inflammables, il est essentiel de suivre les recommandations, car l’inflammabilité est à prendre en compte. La procédure qui suit doit être respectée : - Retirer le réfrigérant - Purger le circuit avec un gaz inerte - Évacuer...
Page 23: ❹ Résolution De Problèmes
❹ Résolution de problèmes • Avant de contacter le revendeur, nous vous invitons à procéder à quelques simples vérifications en cas de dysfonctionnement à l’aide des tableaux suivants. • Si le problème persiste, contactez votre revendeur. • : Actions réservées à un technicien qualifié 4.1 I Comportements de l’appareil •...
Page 24: I Affichage De Code Erreur
4.2 I Affichage de code erreur • : Actions réservées à un technicien qualifié. Si une erreur se produit, l’icône apparaît et un code d’erreur remplace les indications de température, voir le tableau ci-dessous pour trouver les causes possibles. Affichage Causes possibles Solutions Er20...
Page 25 Vérifier le fonctionnement de la pompe à eau et les ouvertures des Débit d'eau insuffisant vannes d’entrée/sortie de by-pass Vérifier le bon fonctionnement Er05 du contrôleur de débit Protection haute pression Vérifier et réajuster le volume de Si cette erreur se produit 3 fois en 30 Trop de réfrigérant minutes, débranchez la pompe pour réfrigérant effacer l’erreur.
Page 26 Er18 Erreur sur la sonde de température du gaz de refoulement compresseur Reconnecter ou remplacer la Sonde déconnectée ou défaillante sonde Si cette erreur se produit 3 fois en 30 minutes, débranchez la pompe pour effacer l’erreur. Er21 Reconnecter ou remplacer la Sonde déconnectée ou défaillante Erreur sur la sonde de température d’air sonde extérieur Er27 Reconnecter ou remplacer la Sonde déconnectée ou défaillante Erreur de sonde de sortie d’eau sonde Er29 Reconnecter ou remplacer la Sonde déconnectée ou défaillante Erreur de la sonde de température entrée ...
Page 27 Er46 Vérifier que la tension d’entrée Erreur de puissance d’entrée est normale (l’appareil cesse de fonctionner) Commande de contrôle anormale Si cette erreur se produit 6 fois en 60 minutes, débranchez la pompe pour Remplacer le PCB de pilotage effacer l’erreur. Vérifier si le niveau de réfrigérant Er47 et le vide du système sont suffisants Courant d’alimentation trop important (l’appareil cesse de fonctionner) Commande de contrôle anormale Si cette erreur se produit 6 fois en 60 ...
Page 28: I Affichage Des Paramètres De Fonctionnement
4.3 I Affichage des paramètres de fonctionnement • La modification des paramètres par défaut doit être réalisée par un technicien qualifié uniquement pour faciliter l’entretien ou les réparations futures. Accéder aux paramètres de fonctionnement : - Déverrouiller le clavier : le menu principal apparaît. - Appuyer sur à...
Page 29: I Accès Aux Paramètres Système
Etat sortie priorité chauffage Vitesse haute ventilateur Vitesse moyenne ventilateur Vitesse basse ventilateur Tension bus DC Courant de compresseur Tension d’entrée Courant d’entrée Historique : code d’erreur Historique : code d’erreur Historique : code d’erreur Historique : code d’erreur Version protocole Version logicielle 4.4 I Accès aux paramètres système •...
Page 30: I Schémas Électriques
4.5 I Schémas électriques • Voir les schémas de câblage à la fin du document. ❺ Caractéristiques 5.1 I Descriptif Z260iQ Connecteurs hydrauliques entrée/sortie (x2) Kit d’évacuation des condensats (Ø18) + conduite (x2) Plots anti-vibratiles (x4) Housse d’hivernage * déjà monté sur l’appareil. Deux caches de protection sont placés derrière les connecteurs. Les retirer lors de la première utilisation de l’appareil.
Page 31: I Données Techniques
5.2 I Données techniques Performances : air à 26 °C / eau à 26 °C / humidité de 80 % Puissance restituée (vitesse max-min) 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Puissance consommée (vitesse max-min) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4...
Page 32: I Dimensions
5.3 I Dimensions 5.3.1 Dimensions de l’appareil Avant Arrière Dessous 1135 423.5 * Dimensions en mm...
Page 33 WARNINGS This symbol indicates that the This symbol indicates that this information is available in the User appliance uses R290, a slow-burning Manual or the Installation Manual. refrigerant. This symbol indicates that service This symbol indicates that the User personnel must service this...
Page 34 • Deactivating, eliminating or by-passing any of the safety mechanisms integrated into the appliance shall automatically void the warranty, in addition to the use of spare parts manufactured by unauthorised third-party manufacturers. • Do not spray insecticide or any other chemical (inflammable or non-inflammable) in the direction of the appliance, as this may damage the body and cause a fire.
Page 35 • Install the unit outdoors. Do not insall the unit indoors or in a closed and unventilated area. • The appliance shall be stored in a room without continuously operating ignition sources (for example: open flames, an operating gas appliance or an operating electric heater).
Page 36 manufacturer’s address, coolant and weight, electrical parameters, thermo-dynamic and acoustic performance. LABELLING • Equipment shall be labelled stating that it has been decommissioned and emptied of refrigerant. • The label shall be dated and signed. • For appliances containing flammable refrigerants, ensure that there are labels on the equipment stating the equipment contains flammable refrigerant.
Page 37 CONTENTS ❶ Installation 1.1 I Selecting the location 1.2 I Hydraulic connections 1.3 I Electricity supply connections 1.4 I Option connections ❷ Use 2.1 I Operating principle 2.2 I User interface presentation 2.3 I Operation 2.4 I User functions 2.5 I Connecting to the Fluidra Pool App ❸...
Page 38: ❶ Installation
❶ Installation 1.1 I Selecting the location 1.1.1 Installation precautions • The appliance should be installed at a distance of at least 2 metres from the edge of the pool. • Do not lift the appliance by the body; use its base. •...
Page 39 1.1.2 Selecting the location When installing the appliance, provide free space around it as shown on the pictures below. The furthest the obstacles are, the quieter will be the heat pump. 50cm 50cm (minimal distances)
Page 40: I Hydraulic Connections
1.2 I Hydraulic connections • The appliance will be connected with a Ø50 PVC pipe, using the half union connectors supplied (see § “5.1 I Description”), to the pool's filtration circuit, after the filter and before the water treatment. • Respect the direction of hydraulic connection. •...
Page 41: I Electricity Supply Connections
1.3 I Electricity supply connections • Before any work inside the appliance, you must cut the electricity supply as there is a risk of electric shock which may cause material damage, serious injury or even death. • Poorly tightened cabling terminals can cause the cables to overheat at the terminals and create a fire risk.
Page 42 • Open the top panel ( ) with a screwdriver (4 screws) to access the electrical terminal block. • Insert the power supply cable ( ) into one of the cable gland ( ) on the rear part of the appliance. •...
Page 43: I Option Connections
1.4 I Option connections Connecting the “Heating priority” option: • Before any work inside the appliance, you must cut the appliance’s electricity supply as there is a risk of electric shock which may cause material damage, serious injury or even death. •...
Page 44: ❷ Use
❷ Use 2.1 I Operating principle The heat pump uses the calories (heat) in the air to heat up your pool's water. The process to heat your pool's water to the temperature you want may take a few days as it depends on the weather conditions, the heat pump's power and the difference between the water temperature and the temperature you want.
Page 45: I User Interface Presentation
2.2 I User interface presentation REGULATION (ELECTRONIC CONTROLLER) Current time Defrosting : automatic and mandatory (clock) Deforsting process for the good operation of the heat pump Heating /Auto/ Wi-Fi Cooling mode Timer On/Off Set time (clock) Inverter mode (left: ECOSILENCE, middle: Setpoint water SMART, Right: BOOST) temperature...
Page 46: I Operation
2.3 I Operation 2.3.1 Recommendations prior to start • Check that there are no tools or other foreign objects in the appliance. • The top panel that provides access to the technical section must be put in place. • Check that the appliance is stable. •...
Page 47: I User Functions
2.4 I User functions 2.4.1 Locking/unlocking the keypad • Press for 3 seconds to unlock the keypad : the main menu is displayed. The icon appears (= locked) or disappears (= unlocked) depending on the keypad's state. The keypad is automatically locked after 60 seconds of inactivity.
Page 48 2.4.4 Choosing an operating mode The operating mode can be adjusted depending the heating/cooling need for the pool, see “2.2.1 Mode details” for more details about operating modes. To change the operating mode : • Unlock the keypad: the main menu is displayed. •...
Page 49: I Connecting To The Fluidra Pool App
2.5 I Connecting to the Fluidra Pool App Heat pump Mobile device Home Wi-Fi network The heat pump can be remotely controlled from a smartphone or tablet, via the Fluidra Pool app available for iOS and Android systems. Before connecting to the Fluidra Pool app, ensure that you: •...
Page 50: ❸ Maintenance
❸ Maintenance 3.1 I Winterising • Winterising is vital to prevent the condenser breaking due to freezing. This is not covered by the warranty. • To prevent condensation from damaging the appliance: cover the appliance with the winterising cover supplied (do not hermetically-seal the appliance inside a cover). •...
Page 51 including cigarette smoking, should be kept sufficiently far away from the site of installation, repairing, removing and disposal, during which refrigerant can possibly be released to the surrounding space. Prior to work taking place, the area around the equipment is to be surveyed to make sure that there are no flammable hazards or ignition risks. «No Smoking»...
Page 52 system or isolated (by way of shut-off valves) in part of the system located away from the leak. Removal and discharge • When accessing the cooling circuit to carry out repairs, or for any other reason, conventional procedures must be employed.
Page 53: ❹ Troubleshooting
❹ Troubleshooting • Before you contact the retailer, carry out these few simple checks using the following tables if a problem occurs. • If the problem is not resolved, contact your retailer. • : Actions to be performed by a qualified technician only 4.1 I Appliance behaviour •...
Page 54: I Error Code Display
4.2 I Error code display • : Actions to be performed by a qualified technician only. If an error occurs, the icon is displayed and an error code replaces the temperature indications, see table below to find the possible causes. Display Possible causes Solutions...
Page 55 Check water pump operation and openings of by-pass inlet/outlet Insufficient water flow valves Check the correct operation of the flow controller Er05 High pressure protection Check and readjust the Excess refrigerant gas If this error occurs 3 times in 30 minutes, refrigerant volume unplug the pump to clear the error.
Page 56 Er21 Sensor disconnected or defective Reconnect or replace sensor Outside air temperature sensor error Er27 Sensor disconnected or defective Reconnect or replace sensor Water outlet sensor error Er29 Sensor disconnected or defective Reconnect or replace sensor Water inlet temperature sensor error Make sure the unit is working in Ambient or water temperature too the available temperature range for...
Page 57: I Displaying The Working Parameters
Er48 Internal temperature error on electronics Abnormal driving control (unit stops working) Replace drive PCB If this error occurs 6 times in 60 minutes, unplug the pump to clear the error. Er49 Replace main board Internal electrical error Abnormal driving control (unit stops working) If this error occurs 6 times in 60 minutes, Replace compressor...
Page 58 r 1 7 IPM temperature r 1 8 Indoor coil temperature r 1 9 (reserve) r 1 10 (reserve) r 1 11 (reserve) Target frequency Current frequency Main EEV opening Auxiliary EEV opening Operating mode : 1: Cooling / 4: Heating Fan speed ( DC - value*10) Defrosting condition Oil return situation...
Page 59: I Accessing To System Parameters
4.4 I Accessing to system parameters • Modifying the default settings must be performed by a qualified technician only to facilitate maintenance or future repairs. To access to the system parameters: - Unlock the keypad: the main menu is displayed. - Press five times : icon flashes.
Page 60: ❺ Characteristics
❺ Characteristics 5.1 I Description Z260iQ Hydraulic inlet/outlet connectors (x2) Condensate drainage kit (Ø18) + pipe (x2) Anti-vibration pads (x4) Winterising cover * already mounted on the appliance. Two protective caps are placed behind the connectors. Remove them the first time the appliance is used.
Page 61: I Technical Data
5.2 I Technical data Performances : air at 26 °C / water at 26 °C / humidity at 80 % Operating power (max-min speed) 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Consumed power (max-min speed) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4...
Page 62: I Dimensions
5.3 I Dimensions 5.3.1 Appliance dimensions Front Rear Bottom 1135 423.5 * Dimensions in mm.
Page 63 WARNHINWEISE Dieses Symbol weist darauf Dieses Symbol weist darauf hin, hin, dass dieses Gerät R290, dass die Informationen in der Kältemittel niedriger Bedienungsanleitung oder Verbrennungsgeschwindigkeit, Installationsanleitung zu finden sind. verwendet. Dieses Symbol weist darauf hin, dass Dieses Symbol weist darauf hin, dass das Wartungspersonal dieses Gerät die Bedienungsanleitung sorgfältig gemäß...
Page 64 • Für alle Arbeiten, die über die in dieser Anleitung beschriebenen einfachen Wartungsarbeiten hinausgehen, sollte das Produkt an einen qualifizierten Fachmann übergeben werden. • Versuchen Sie im Fall einer Störung des Gerätes nicht, das Gerät selbst zu reparieren, sondern nehmen Sie mit einem qualifizierten Techniker Kontakt auf. •...
Page 65 Menschen gegenüber 1% Propan verursacht keine Symptome, Konzentrationen unter 10% verursachen nur leichte Benommenheit, eine Exposition gegenüber hohen Konzentrationen kann zu Anästhesie und Bewusstlosigkeit führen, sehr hohe Konzentrationen können zu Erstickung führen. • Um die einschlägigen Umwelt- und Installationsnormen und -vorschriften, insbesondere die EU-Verordnung 2024/573 und erforderliche nationale Vorschriften , einzuhalten, muss beim ersten Einschalten des Geräts und mindestens einmal jährlich eine Dichtheitsprüfung des Kühlsystems durchgeführt werden.
Page 66 - Der Prüfdruck für den Hoch- und Niederdruckkreislauf darf 42 bar nicht überschreiten, wenn ein Manometer an das Gerät angeschlossen ist. • Die Rohrleitungen des Hochdruckkreislaufs bestehen aus Kupfer und haben einen Durchmesser von mindestens 1”5/8. Es muss eine Bescheinigung gemäß § 2.1 der Norm EN 10204 vom Lieferanten angefordert und in den technischen Unterlagen der Anlage aufbewahrt werden.
Page 67 INHALT ❶ Installation 1.1 I Wahl des Aufstellungsortes 1.2 I Hydraulische Anschlüsse 1.3 I Anschluss an die Stromversorgung 1.4 I Option Anschlüsse ❷ Bedienung 2.1 I Funktionsprinzip 2.2 I Darstellung der Bedienerschnittstelle 2.3 I Betrieb 2.4 I Benutzerfunktionen 2.5 l Die Verbindung mit der Fluidra Pool-App herstellen ❸...
Page 68: ❶ Installation
❶ Installation 1.1 I Wahl des Aufstellungsortes 1.1.1 Vorsichtsmaßnahmen bei der Installation • Das Gerät sollte in einem Abstand von mindestens 2 Metern vom Schwimmbeckenrand aufgestellt werden. • Das Gerät nicht am Körper anheben, sondern den Boden des Geräts verwenden. •...
Page 69 1.1.2 Wahl des Aufstellungsortes Bei der Installation des Geräts ist ein ausreichender Freiraum um das Gerät herum vorzusehen, wie in den Abbildungen unten dargestellt. Je mehr Abstand die Hindernisse haben, desto leiser ist die Wärmepumpe. 50 cm 50 cm (minimale Abstände)
Page 70: I Hydraulische Anschlüsse
1.2 I Hydraulische Anschlüsse • Das Gerät wird mit einem PVC-Schlauch Ø 50 unter Verwendung der mitgelieferten Halbverschraubungen (siehe § „5.1 I Beschreibung“) an den Filterungskreislauf des Schwimmbeckens angeschlossen, und zwar nach dem Filter und vor der Wasseraufbereitung. • Die Anschlussrichtung der Hydraulik ist zu beachten. •...
Page 71: I Anschluss An Die Stromversorgung
1.3 I Anschluss an die Stromversorgung • Vor jedem Eingriff im Inneren des Gerät muss die Stromzufuhr unterbrochen werden, da die Gefahr eines elektrischen Schlages besteht, der zu Sachschäden, schweren Verletzungen oder sogar zum Tod führen kann. • Schlecht angezogene Kabelklemmen können dazu führen, dass die Kabel an den Klemmen überhitzen und eine Brandgefahr darstellen.
Page 72 • Die obere Abdeckung ( ) mit einem Schraubendreher (4 Schrauben) öffnen, um Zugang zur elektrischen Klemmleiste zu erhalten. • Das Stromkabel ( ) in eine der Kabelverschraubungen ( ) auf der Rückseite des Geräts einführen. • Das Stromkabel im Inneren des Geräts befestigen, indem es durch die Kabelklemme ( ) geführt wird (mit einer Schraube gehalten).
Page 73: I Option Anschlüsse
1.4 I Option Anschlüsse Anschluss der Option "Heizungspriorität": • Vor jedem Eingriff im Inneren des Gerätes muss die Stromzufuhr des Gerätes unterbrochen werden, da die Gefahr eines elektrischen Schlages besteht, der zu Sachschäden, schweren Verletzungen oder sogar zum Tod führen kann. •...
Page 74: ❷ Bedienung
❷ Bedienung 2.1 I Funktionsprinzip Die Wärmepumpe nutzt die Kalorien (Wärme) der Luft, um das Wasser Ihres Schwimmbeckens zu erwärmen. Es kann einige Tage dauern, bis das Wasser Ihres Schwimmbeckens auf die gewünschte Temperatur erwärmt ist, da dies von den Wetterbedingungen, der Leistung der Wärmepumpe und dem Unterschied zwischen der Wassertemperatur und der gewünschten Temperatur abhängt.
Page 75: I Darstellung Der Bedienerschnittstelle
2.2 I Darstellung der Bedienerschnittstelle REGULATION (ELECTRONIC CONTROLLER) Aktuelle Uhrzeit (Uhr) Enteisung: automatischer Deforsting obligatorischer Prozess für den guten Betrieb der Wärmepumpe Heiz-/Auto/ Wi-Fi Kühlmodus Timer Ein/Aus Einstellung Uhrzeit (Uhr) Invertermodus (Links: ECOSILENCE, Mitte: Wasser-Sollwert SMART, Rechts: BOOST) Temperatur Wassereinlasstemp. Set temperature Parameter Water temperature...
Page 76: I Betrieb
2.3 I Betrieb 2.3.1 Empfehlungen vor der Inbetriebnahme • Sicherstellen, dass sich keine Werkzeuge oder andere Fremdkörper im Gerät befinden. • Die obere Abdeckung, die den Zugang zum technischen Teil ermöglicht, muss angebracht sein. • Die Stabilität des Geräts überprüfen. •...
Page 77: I Benutzerfunktionen
2.4 I Benutzerfunktionen 2.4.1 Sperren/Entsperren des Tastenfeldes • Taste 3 Sekunden lang drücken, um das Tastenfeld zu entsperren: das Hauptmenü wird angezeigt. Das Symbol erscheint (= gesperrt) oder verschwindet (= entsperrt), je nach Zustand des Tastenfeldes. Nach 60 Sekunden Inaktivität wird das Tastenfeld automatisch gesperrt. 2.4.2 Einstellung der Uhrzeit (Uhr) •...
Page 78 2.4.4 Auswahl des Betriebsmodus Der Betriebsmodus kann je nach Heiz-/Kühlbedarf des Schwimmbeckens eingestellt werden, siehe „2.2.1 Details zum Modus“ für weitere Einzelheiten zu den Betriebsmodi. Um den Betriebsmodus zu ändern: • Das Tastenfeld entsperren: Das Hauptmenü wird angezeigt. • Taste drücken, um den Betriebsmodus zu ändern: wird angezeigt.
Page 79: Die Verbindung Mit Der Fluidra Pool-App Herstellen
2.5 l Die Verbindung mit der Fluidra Pool-App herstellen Wärmepumpe Mobiles Gerät Privates WLAN- Netzwerk Die Wärmepumpe kann von einem Smartphone oder Tablet aus über die iAquaLink+™-App für iOS- und Android-Systeme ferngesteuert werden. Vor der Herstellung der Verbindung mit der Fluidra Pool-App sind folgende Maßnahmen zu ergreifen: •...
Page 80: ❸ Wartung
❸ Wartung 3.1 I Einwinterung • Die Einwinterung ist unbedingt erforderlich, um den Kondensator vor Frostschäden zu schützen. Dies fällt nicht unter die Garantie. • Um zu verhindern, dass das Gerät durch Kondenswasser beschädigt wird, das Gerät mit der mitgelieferten Einwinterungshülle abdecken (das Gerät nicht hermetisch in einer Hülle verschließen).
Page 81 während der Kältemittel möglicherweise in die Umgebung entweichen, ausreichend weit vom Einbauort entfernt sind. Vor der Durchführung von Arbeiten muss durch entsprechende Überwachung sichergestellt werden, dass sich im Arbeitsbereich um die Anlage keine Gefahren durch brennbare Stoffe oder Zündquellen befinden. „Rauchen verboten“ Schilder müssen angebracht werden.
Page 82 • Wird eine Kältemittel-Leckage festgestellt, die einen Löteingriff erfordert, muss das komplette Kältemittel vom System abgelassen oder in einen Bereich des Systems isoliert werden, der von der Leckage weit entfernt ist (mit Hilfe von Absperrventilen). Entfernung und Entladung • Beim Zugang zum Kühlkreislauf für Reparaturen oder aus anderen Gründen müssen herkömmliche Verfahren angewendet werden.
Page 83: ❹ Fehlerbehebung
❹ Fehlerbehebung • Bevor Sie sich an den Händler wenden, sollten Sie beim Auftreten eines Problems einige einfache Überprüfungen anhand der folgenden Tabellen durchführen. • Wenn das Problem nicht behoben werden kann, wenden Sie sich an Ihren Fachhändler. • : Maßnahmen, die nur von einem qualifizierten Techniker durchgeführt werden dürfen 4.1 I Geräteverhalten •...
Page 84: I Fehlercodeanzeige
4.2 I Fehlercodeanzeige • : Maßnahmen, die nur von einem qualifizierten Techniker durchgeführt werden dürfen. Wenn ein Fehler auftritt, wird das Symbol angezeigt und die Temperaturanzeigen werden durch einen Fehlercode ersetzt, siehe Tabelle unten, um die möglichen Ursachen zu ermitteln. Display Mögliche Ursachen Lösungen...
Page 85 Verdampfer reinigen. Wasserpumpenbetrieb und Öffnungen der Bypass-Einlass- und Unzureichender Wasserdurchfluss -Auslassventile prüfen Überprüfen, ob der Er05 Paddelschalter richtig funktioniert Schutz vor hohem Druck Wenn dieser Fehler 3 Mal innerhalb Kältemittelmenge prüfen und neu Zu viel Kältemittelgas von 30 Minuten auftritt, trennen Sie die anpassen Pumpe um den Fehler zu löschen.
Page 86 Er18 Fehler am Temperaturfühler des Gases an der Druckseite des Kompressors Fühler von der Stromversorgung Fühler wieder anschließen oder Wenn dieser Fehler 3 Mal innerhalb getrennt oder defekt ersetzen von 30 Minuten auftritt, trennen Sie die Pumpe um den Fehler zu löschen. Er21 Fühler von der Stromversorgung Fühler wieder anschließen oder...
Page 87 Er46 Überprüfen, ob die Fehler anormale Eingangsleistung Eingangsspannung normal ist (abschalten) Wenn dieser Fehler 6 Mal innerhalb Anormale Antriebssteuerung von 60 Minuten auftritt, trennen Sie die Antriebsplatine austauschen Pumpe vom Stromnetz, um den Fehler zu löschen. Überprüfen, ob genügend Er47 Kältemittel vorhanden ist und ob der Versorgungsstrom zu hoch Unterdruck in der Anlage ausreichend...
Page 88: I Anzeige Der Arbeitsparameter
4.3 I Anzeige der Arbeitsparameter • Die Änderung der Standardeinstellungen darf nur von einem qualifizierten Techniker vorgenommen werden, um die Wartung oder zukünftige Reparaturen zu erleichtern. Zugriff auf die Arbeitsparameter: - Das Tastenfeld entsperren: Das Hauptmenü wird angezeigt. - Taste 4 Mal drücken: das Symbol blinkt.
Page 89: I Zugriff Auf Die Systemparameter
P r 1 F (Reserve) Zustand Ausgang Heizungspriorität Hohe Lüftergeschwindigkeit Mittlere Lüftergeschwindigkeit Niedrige Lüftergeschwindigkeit DC-Bus-Spannung Strom des Kompressors Eingangsspannung Eingangsstrom Historie Fehlercode Historie Fehlercode Historie Fehlercode Historie Fehlercode Protokollversion Softwareversion 4.4 I Zugriff auf die Systemparameter • Die Änderung der Standardeinstellungen darf nur von einem qualifizierten Techniker vorgenommen werden, um die Wartung oder zukünftige Reparaturen zu erleichtern.
Page 90: I Schaltpläne
4.5 I Schaltpläne • Siehe die Schaltpläne am Ende des Dokuments. ❺ Eigenschaften 5.1 I Beschreibung Z260iQ Hydraulikeingangs-/-ausgangsanschlüsse (x2) Kondensatablass-Kit (Ø 18) + Schlauch (x2) Schwingungsdämpfer (x4) Einwinterungsabdeckung * bereits am Gerät montiert. Hinter den Anschlüssen befinden sich zwei Schutzkappen. Diese müssen bei der ersten Inbetriebnahme des Geräts entfernt werden.
Page 91: I Technische Daten
5.2 I Technische Daten Leistungen: Luft bei 26 °C / Wasser bei 26 °C / Luftfeuchtigkeit 80 % Abgegebene Leistung 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 (max. - min. Geschwindigkeit) Aufgenommene Leistung 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4 3,5 - 0,5...
Page 92 Vorderseite Rückseite Unterseite 1135 423.5 * Abmessungen in mm.
Page 93 WAARSCHUWINGEN Dit symbool geeft aan dat de Dit symbool geeft aan dat dit apparaat informatie beschikbaar is in de R290 gebruikt, een koudemiddel gebruikers- of installatiehandleiding. met lage verbrandingssnelheid. symbool geeft Dit symbool geeft aan dat de onderhoudspersoneel deze gebruikershandleiding zorgvuldig apparatuur volgens de voorschriften moet worden gelezen.
Page 94 • Voor alle werkzaamheden, behalve voor het eenvoudige gebruikersonderhoud dat in deze handleiding is beschreven, moet een bevoegde vakman worden ingeschakeld. • Als het apparaat defect is, mag u niet proberen om het zelf te repareren, maar dient u contact op te nemen met een bevoegde technicus. •...
Page 95 • De vloeistof R290 niet afblazen in de atmosfeer. Een korte menselijke blootstelling aan 1% propaan veroorzaakt geen symptomen, concentraties van minder dan 10% veroorzaken slechts lichte duizelingen, een blootstelling aan hoge concentraties kan verdoving en bewustzijnsverlies veroorzaken, zeer hoge concentraties kunnen verstikking veroorzaken.
Page 96 • Lekdetectie; druktest: - gebruik nooit zuurstof of droge lucht (kans op brand of explosie) - gebruik droge stikstof of het mengsel van stikstof en koudemiddel dat is aangegeven op het typeplaatje, - de testdruk voor zowel het hoge- als het lagedrukcircuit mag niet hoger zijn dan 42 bar als er manometers aangesloten zijn op het apparaat.
Page 97 INHOUD ❶ Installatie 1.1 I Keuze van de locatie 1.2 I Hydraulische aansluitingen 1.3 I Voedingsaansluitingen 1.4 I Optionele aansluitingen ❷ Gebruik 2.1 I Werkingsprincipe 2.2 I Presentatie van de gebruikersinterface 2.3 I Bediening 2.4 I Functies voor de gebruiker 2.5 l Inloggen op de Fluidra Pool-app ❸...
Page 98: ❶ Installatie
❶ Installatie 1.1 I Keuze van de locatie 1.1.1 Voorzorgsmaatregelen voor de installatie • Het apparaat moet op ten minste 2 meter afstand van de rand van het zwembad worden geïnstalleerd. • Gebruik de bodemplaat en niet de behuizing om het apparaat op te heffen. •...
Page 99 1.1.2 Keuze van de locatie Bij de installatie van het apparaat moet u vrije ruimte rond het apparaat voorzien, zoals te zien is op de onderstaande afbeeldingen. Hoe verder de obstakels verwijderd zijn, hoe stiller de warmtepomp zal zijn. 50 cm 50 cm (minimumafstanden)
Page 100: I Hydraulische Aansluitingen
1.2 I Hydraulische aansluitingen • Het apparaat wordt aangesloten op het filtercircuit van het zwembad, achter het filter en vóór de waterzuivering, met een PVC-buis met een diam. van 50, met behulp van de meegeleverde koppelingshelften (zie § “5.1 I Beschrijving”).
Page 101: I Voedingsaansluitingen
1.3 I Voedingsaansluitingen • Alvorens werkzaamheden aan de binnenkant van het apparaat uit te voeren, dient u de stroom uit te schakelen aangezien er een risico bestaat op een elektrische schok die materiële schade, ernstig letsel of zelfs de dood kan veroorzaken. •...
Page 102 • Open het bovenpaneel ( ) met een schroevendraaier (4 schroeven) om het elektrische aansluitblok te kunnen bereiken. • Stop de voedingskabel ( ) in een van de kabelwartels ( ) op de achterkant van het apparaat. • Bevestig de voedingskabel binnen in het apparaat door de kabel door de kabelklem te voeren ( ) (bevestigd met één schroef).
Page 103: I Optionele Aansluitingen
1.4 I Optionele aansluitingen De optie ‘Verwarmingsprioriteit’ aansluiten: • Alvorens werkzaamheden aan de binnenkant van het apparaat uit te voeren, dient u de stroom naar het apparaat uit te schakelen aangezien er een risico bestaat op een elektrische schok die materiële schade, ernstig letsel of zelfs de dood kan veroorzaken.
Page 104: ❷ Gebruik
❷ Gebruik 2.1 I Werkingsprincipe De warmtepomp gebruikt de calorieën (warmte) in de lucht om het water van uw zwembad op te warmen. Het proces om het water van uw zwembad op de door u gewenste temperatuur te brengen, kan enkele dagen in beslag nemen aangezien dit afhangt van de weersomstandigheden, het vermogen van de warmtepomp en het verschil tussen de watertemperatuur en de temperatuur die u wenst.
Page 105: I Presentatie Van De Gebruikersinterface
2.2 I Presentatie van de gebruikersinterface REGULATION (ELECTRONIC CONTROLLER) Huidige tijd (klok) Ontdooiing: automatisch en verplicht Deforsting proces voor de goede werking van de warmtepomp Modus Verwarming / Wi-Fi Autom. / Koeling Timer aan/uit Tijd instellen (klok) Invertermodus (links: ECOSILENCE, midden: Instelwaarde water- SMART, Rechts: BOOST) temperatuur...
Page 106: I Bediening
2.3 I Bediening 2.3.1 Aanbevelingen vóór het opstarten • Controleer of er geen gereedschappen of andere vreemde voorwerpen in het apparaat aanwezig zijn. • Het bovenpaneel dat toegang verleent tot het technische gedeelte, moet worden aangebracht. • Controleer of het apparaat stabiel is. •...
Page 107: I Functies Voor De Gebruiker
2.4 I Functies voor de gebruiker 2.4.1 Het toetsenbord vergrendelen/ontgrendelen • Druk gedurende 3 seconden op om het toetsenbord te ontgrendelen: het hoofdmenu verschijnt. Het pictogram verschijnt (= vergrendeld) of verdwijnt (= ontgrendeld) naargelang van de toestand van het toetsenbord. Het toetsenbord wordt automatisch vergrendeld als het 60 seconden lang niet wordt gebruikt. 2.4.2 De tijd (klok) instellen •...
Page 108 2.4.4 Een werkingsmodus kiezen De werkingsmodus kan worden aangepast aan de verwarmings-/koelingsbehoefte van het zwembad. Zie “2.2.1 Modusdetails” voor meer informatie over werkingsmodi. Om te veranderen van werkingsmodus: • Ontgrendel het toetsenbord: het hoofdmenu verschijnt. • Druk op om van werkingsmodus te veranderen: verschijnt.
Page 109: Inloggen Op De Fluidra Pool-App
2.5 l Inloggen op de Fluidra Pool-app Warmtepomp Mobiel apparaat Wifi- thuisnetwerk De warmtepomp kan op afstand worden bediend vanaf een smartphone of tablet via de Fluidra Pool-app die beschikbaar is op iOS- en Android-systemen. Alvorens in te loggen op de iAquaLink+™-app, dient u het volgende in acht te nemen: •...
Page 110: ❸ Onderhoud
❸ Onderhoud 3.1 I Het apparaat winterklaar maken • Het apparaat winterklaar maken is essentieel om te voorkomen dat de condensor barst door bevriezing. Dit is niet gedekt door de garantie. • Om te voorkomen dat condensatie het apparaat beschadigt: dek het apparaat af met de meegeleverde overwinteringsafdekking (sluit het apparaat niet hermetisch af in een afdekking).
Page 111 van de plaats van installatie, reparatie, verwijdering en afvoer, gedurende welke koelmiddel mogelijk in de omringende ruimte kan vrijkomen. Voordat het werk plaatsvindt, moet de zone rond de apparatuur worden gecontroleerd om er zeker van te zijn dat er geen ontvlambare of ontstekingsrisico's zijn. Er moeten borden met "niet roken" worden aangebracht.
Page 112 chloorhoudende detergenten moet worden vermeden omdat het chloor kan reageren met het koudemiddel en het de koperen leidingen kan corroderen. • Als een lek wordt vermoed, moet alle open vuur worden verwijderd/gedoofd. • Als er een lekkage van koudemiddel wordt opgespoord die solderen vereist, moet al het koudemiddel uit het systeem worden teruggewonnen of moet een deel van het systeem worden geïsoleerd (door middel van afsluiters) op een veilige afstand van het lek.
Page 113: ❹ Probleemoplossing
❹ Probleemoplossing • Voer bij problemen eerst deze paar eenvoudige controles uit aan de hand van de volgende tabellen, voordat u contact opneemt met de dealer. • Raakt het probleem niet opgelost, neem dan contact op met uw dealer. • : Acties die alleen een gekwalificeerde technicus mag ondernemen 4.1 I Gedrag van het apparaat •...
Page 114 • : Acties die alleen een gekwalificeerde technicus mag ondernemen. Als er een fout optreedt, verschijnt het pictogram en neemt een foutcode de plaats in van de temperatuuraanduidingen. Raadpleeg de onderstaande tabel om de mogelijke oorzaken te achterhalen. Display Mogelijke oorzaken Oplossingen Er20 (01) Inwendige stroomwaarde te hoog...
Page 115 Het koudemiddelvolume Te weinig koudemiddelgas controleren en aanpassen Er06 Lagedrukbeveiliging Defecte 4-wegklep Indien deze fout 3 keer binnen 30 minuten De 4-wegklep vervangen optreedt, moet u de pomp uitschakelen om de fout te wissen. Lagedrukschakelaar losgekoppeld of Lagedrukschakelaar weer defect aansluiten of vervangen Bedradingsaansluitingen Los contact...
Page 116 Controleer of het apparaat werkt in het beschikbare temperatuurbereik Omgevings- of watertemperatuur ook hoog voor de omgevings- en watertemperatuur Controleer of de verdamper Verkeerde warmtewisselaar voor de verdamper geblokkeerd is en reinig deze Er33 Gasleiding geblokkeerd voor het Controleer of de gasleiding Temperatuur verdamper te hoog in de koelsysteem geblokkeerd is...
Page 117: I De Werkingsparameters Weergeven
Er49 De hoofdkaart vervangen Interne fout elektronica (de unit stopt met werken) Afwijkende sturingscontrole Indien deze fout 6 keer binnen 60 minuten optreedt, moet u de pomp uitschakelen De compressor vervangen om de fout te wissen. Er50 Fout bij interne temperatuur op de elektronica Afwijkende sturingscontrole (de unit stopt met werken)
Page 118 r 1 8 Binnenspiraaltemperatuur r 1 9 (reserve) r 1 10 (reserve) r 1 11 (reserve) Doelfrequentie Huidige frequentie Hoofd EEV-opening Hulp-EEV-opening Werkingsmodus: 1: Koeling / 4: Verwarming Ventilatortoerental (DC - waarde*10) Ontdooivoorwaarde Olieretoursituatie (reserve) Toestand verwarmingskabel (reserve) S r 1 f Toestand 4-wegklep (reserve) (reserve)
Page 119: I Systeemparameters Raadplegen
4.4 I Systeemparameters raadplegen • Alleen een gekwalificeerde technicus mag de standaardinstellingen wijzigen, om onderhoud of toekomstige reparaties te vergemakkelijken. Om de systeemparameters te raadplegen: - Ontgrendel het toetsenbord: het hoofdmenu verschijnt. - Druk vijf keer op : Het pictogram knippert.
Page 120: I Schakelschema's
4.5 I Schakelschema’s • Raadpleeg de schakelschema's op het einde van het document. ❺ Kenmerken 5.1 I Beschrijving Z260iQ Hydraulische inlaat-/uitlaataansluitingen (x 2) Condenswaterafvoerset (diam. 18) + leiding (x 2) Trillingsdempers (x 4) Overwinteringsafdekking * al op het apparaat gemonteerd. Achter de aansluitingen zijn twee beschermdoppen geplaatst. Verwijder ze als u het apparaat voor het eerst gebruikt.
Page 121: I Technische Gegevens
5.2 I Technische gegevens Prestaties: lucht 26 °C / water 26 °C / luchtvochtigheid 80 % 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Afgegeven vermogen (snelheid max. - min.) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4 3,5 - 0,5 Verbruikt vermogen (snelheid max.-min.)
Page 122: I Afmetingen
5.3 I Afmetingen 5.3.1 Afmetingen van het apparaat Voorkant Achterkant Onderkant 1135 423.5 * Afmetingen in mm.
Page 123 ADVERTENCIAS Este símbolo indica Este símbolo indica que este aparato información está disponible en el utiliza R290, un refrigerante de Manual del usuario o en el Manual combustión lenta. de instalación. Este símbolo indica que el personal Este símbolo indica que se debe leer técnico debe manejar este equipo atentamente el Manual de usuario.
Page 124 • La desactivación, la eliminación o la desviación de cualquiera de los mecanismos de seguridad integrados en el aparato anulará automáticamente la garantía, así como el uso de repuestos fabricados por terceros no autorizados. • No eche insecticida ni otros productos químicos (inflamables o no inflamables) hacia el aparato, ya que se podría dañar la carcasa y provocar un incendio.
Page 125 ser realizada por un especialista certificado en aparatos de refrigeración. • Instale el aparato en el exterior. No instale el aparato en el interior ni en un lugar cerrado y sin ventilación natural. • El aparato se debe almacenar en un lugar alejado de toda fuente constante de ignición (p.
Page 126 parámetros eléctricos, prestaciones termodinámicas y acústicas. ETIQUETADO • Los equipos se etiquetarán indicando que han sido retirados del servicio y vaciados de refrigerante. • La etiqueta debe estar fechada y firmada. • En el caso de aparatos que contengan un refrigerante inflamable, asegúrese que se colocan etiquetas en el equipo que indiquen que contiene refrigerante inflamable.
Page 127 ÍNDICE ❶ Instalación 1.1 I Selección del emplazamiento 1.2 I Conexiones hidráulicas 1.3 I Conexiones eléctricas 1.4 I Conexiones de opciones ❷ Utilización 2.1 I Principio de funcionamiento 2.2 I Presentación de la interfaz de usuario 2.3 I Funcionamiento 2.4 I Funciones del usuario 2.5 l Conectarse a la aplicación Fluidra Pool ❸...
Page 128: ❶ Instalación
❶ Instalación 1.1 I Selección del emplazamiento 1.1.1 Precauciones de instalación • El aparato debe instalarse a una distancia mínima de 2 metros del borde de la piscina. • No levante el aparato por el cuerpo, sino por la base. •...
Page 129 1.1.2 Selección del emplazamiento Cuando instale el aparato, deje espacio libre a su alrededor como se muestra en las imágenes siguientes. Cuanto más lejos estén los obstáculos, más silenciosa será la bomba de calor. 50 cm 50 cm (distancias mínimas)
Page 130: I Conexiones Hidráulicas
1.2 I Conexiones hidráulicas • El aparato se conectará con un tubo de PVC de Ø50, utilizando los conectores de media unión suministrados (ver apartado “5.1 I Descripción”), al circuito de filtración de la piscina, después del filtro y antes del tratamiento del agua. •...
Page 131: I Conexiones Eléctricas
1.3 I Conexiones eléctricas • Antes de cualquier intervención en el interior del aparato, debe cortar el suministro eléctrico, ya que existe el riesgo de descarga eléctrica que puede causar daños materiales, lesiones graves o incluso la muerte. • Unos terminales de cableado mal apretados pueden llegar a sobrecalentar los cables y crear un riesgo de incendio.
Page 132 Abra el panel superior ( ) con un destornillador (4 tornillos) para acceder al bloque de terminales eléctricos. • Inserte el cable de alimentación ( ) en uno de los pasacables ( ) de la parte trasera del aparato. • En el interior del aparato, fije el cable de alimentación pasando por la abrazadera del cable ( ) (se mantiene con un tornillo).
Page 133: I Conexiones De Opciones
1.4 I Conexiones de opciones Conectar la opción "Prioridad calefacción": • Antes de cualquier intervención en el interior del aparato, debe cortar el suministro eléctrico, ya que existe el riesgo de descarga eléctrica que puede causar daños materiales, lesiones graves o incluso la muerte.
Page 134: ❷ Utilización
❷ Utilización 2.1 I Principio de funcionamiento La bomba de calor utiliza las calorías (calor) del aire para calentar el agua de la piscina. El proceso para calentar el agua de la piscina a la temperatura deseada puede tardar unos días, ya que depende de las condiciones meteorológicas, de la potencia de la bomba de calor y de la diferencia entre la temperatura del agua y la deseada.
Page 135: I Presentación De La Interfaz De Usuario
2.2 I Presentación de la interfaz de usuario REGULATION (ELECTRONIC CONTROLLER) Hora actual (reloj) Descongelación: proceso automático y Deforsting obligatorio para el buen funcionamiento de la bomba de calor Modo Calefacción / Wi-Fi Auto / Enfriamiento Temporizador ON/OFF Ajuste de la hora (reloj) Modo Inverter (izquierda: ECOSILENCE, Temperatura de consigna...
Page 136: I Funcionamiento
2.3 I Funcionamiento 2.3.1 Recomendaciones antes de la puesta en marcha • Compruebe que no haya herramientas ni otros objetos extraños en el aparato. • El panel superior que permite acceder al compartimento técnico debe estar colocado. • Compruebe que el aparato es estable. •...
Page 137: I Funciones Del Usuario
2.4 I Funciones del usuario 2.4.1 Bloqueo/Desbloqueo del teclado • Pulse durante 3 segundos para desbloquear el teclado: aparece el menú principal. El icono (= bloqueado) aparece o desaparece (= desbloqueado) según el estado del teclado. El teclado se bloquea automáticamente tras 60 segundos de inactividad.
Page 138 2.4.4 Elegir un modo de funcionamiento El modo de funcionamiento puede ajustarse en función de las necesidades de calefacción/enfriamiento de la piscina. Ver “2.2.1 Detalles del modo” para más información sobre los modos de funcionamiento. Para cambiar el modo de funcionamiento: •...
Page 139: Conectarse A La Aplicación Fluidra Pool
2.5 l Conectarse a la aplicación Fluidra Pool Bomba de calor Aparato móvil Red Wi-Fi doméstica La bomba de calor se puede controlar de forma remota, desde un smartphone o una tableta, mediante la aplicación Fluidra Pool disponible en los sistemas iOS y Android. •...
Page 140: ❸ Mantenimiento
❸ Mantenimiento 3.1 I Invernaje • La preparación para el invernaje es fundamental para evitar que el condensador se rompa debido a la congelación, algo que no está cubierto por la garantía. • Para evitar que la condensación dañe el aparato: cubra el aparato con la cubierta de invernaje suministrada (no cierre herméticamente el aparato dentro de una cubierta).
Page 141 • Nadie que efectúe cualquier intervención en un equipo de refrigeración que implique la exposición de tuberías deberá utilizar fuentes de ignición, ya que podría suponer un riesgo de incendio o de explosión. Cualquier posible fuente de ignición, incluido un cigarrillo encendido, se deberá mantener alejada del lugar de instalación, reparación, desmontaje y eliminación del equipo, ya que son tareas durante las cuales podría liberarse refrigerante a la atmósfera.
Page 142 el uso de detergentes que contengan cloro, ya que el cloro puede reaccionar con el refrigerante y corroer la tubería de cobre. • Si se sospecha que hay fugas, se deberán desconectar o apagar todas las fuentes de alimentación. • Si se encuentra una fuga de refrigerante que exige una soldadura, se deberá purgar todo el refrigerante del equipo o aislarlo (cerrando las válvulas) en una parte del equipo alejado de la fuga.
Page 143: ❹ Resolución De Problemas
❹ Resolución de problemas • En caso de problema, antes de contactar con el distribuidor, realice estas sencillas comprobaciones indicadas en las siguientes tablas. • Si el problema persiste, contacte con el distribuidor. • : acciones que deben ser realizadas únicamente por un técnico cualificado 4.1 I Comportamiento del aparato •...
Page 144: I Visualización Del Código De Error
4.2 I Visualización del código de error • : acciones que deben ser realizadas únicamente por un técnico cualificado. En caso de error, aparece el icono y un código de error sustituye a las indicaciones de temperatura. Ver la tabla siguiente para las posibles causas.
Page 145 Limpie el evaporador Compruebe el funcionamiento de la bomba de agua y la apertura de las Caudal de agua insuficiente válvulas de entrada/salida de by-pass Compruebe el correcto Er05 funcionamiento del controlador de Protección alta presión caudal Si este fallo se produce 3 veces en 30 minutos, desenchufe la bomba para Compruebe y reajuste el volumen Exceso de gas refrigerante...
Page 146 Er18 Error en la sonda de temperatura del gas de descarga del compresor Vuelva a conectar el sensor o Sensor desconectado o defectuoso Si este fallo se produce 3 veces en 30 sustitúyalo minutos, desenchufe la bomba para eliminar el error. Er21 Vuelva a conectar el sensor o Sensor desconectado o defectuoso...
Page 147 Er47 Compruebe si el refrigerante y el Corriente de alimentación demasiado alta vacío del sistema son suficientes (El aparato deja de funcionar) Fallo control de conducción Si este fallo se produce 6 veces en 60 Sustituya la tarjeta principal minutos, desenchufe la bomba para eliminar el error.
Page 148: I Visualización De Los Parámetros De Trabajo
4.3 I Visualización de los parámetros de trabajo • La modificación de los ajustes de serie solo debe ser realizada por un técnico cualificado para facilitar el mantenimiento o futuras reparaciones. Para acceder a los parámetros de trabajo: - Desbloquee el teclado: aparece el menú principal. - Pulse cuatro veces: el icono parpadea...
Page 149: I Acceso A Los Parámetros Del Sistema Es
P r 1 F (reserva) Estado salida prioridad calefacción Velocidad alta ventilador Velocidad media ventilador Velocidad baja ventilador Tensión bus CC Corriente del compresor Tensión de entrada Corriente de entrada Código de error de historial Código de error de historial Código de error de historial Código de error de historial Versión protocolo...
Page 150: I Esquemas Eléctricos
4.5 I Esquemas eléctricos • Ver los esquemas eléctricos al final del documento. ❺ Características 5.1 I Descripción Z260iQ Conectores de entrada/salida hidráulicos (x2) Kit de drenaje de condensados (Ø18) + tubo (x2) Almohadillas antivibratorias (x4) Cubierta de invernaje * ya montado en el aparato. Detrás de los conectores hay dos tapas protectoras. Quítelas la primera vez que utilice el aparato.
Page 151: I Características Técnicas
5.2 I Características técnicas Prestaciones: aire a 26 °C / agua a 26 °C / humedad al 80 % Potencia restituida (velocidad máx./mín.) 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Potencia consumida (velocidad máx./mín.) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4 3,5 - 0,5...
Page 152: I Dimensiones
5.3 I Dimensiones 5.3.1 Dimensiones del aparato Parte delantera Parte trasera Base 1135 423.5 * Dimensiones en mm...
Page 153 AVISOS Este símbolo indica Este símbolo indica que o aparelho informação está disponível utiliza R290, um refrigerante de Manual do Utilizador ou no Manual combustão lenta. de Instalação. Este símbolo indica que o pessoal Este símbolo indica que o Manual de serviço deve manusear este utilizador deve...
Page 154 • Para qualquer outra ação diferente da simples manutenção pelo utilizador descrita neste manual, o produto deve ser confiado a um profissional qualificado. • No caso de um mau funcionamento do aparelho, não tentar reparar por si mesmo o aparelho; contactar um técnico qualificado. •...
Page 155 apenas ligeiras tonturas, uma exposição a concentrações elevadas pode provocar anestesia e perda de consciência, concentrações muito elevadas podem provocar asfixia. • A fim de cumprir as normas e regulamentos aplicáveis em termos de ambiente e instalação, em particular o regulamento europeu UE 2024/573 e os regulamentos nacionais necessários, um teste de vazamento deve ser realizado no circuito de refrigeração ao primeiro arranque do aparelho ou pelo menos uma vez por ano.
Page 156 sinalética, - a pressão do teste dos circuitos de baixa e alta pressão não deve exceder 42 bar caso o aparelho esteja equipado com um manómetro. • As tubagens do circuito de alta pressão são fabricadas em cobre e tem um diâmetro igual ou superior a 1’’5/8.
Page 157 ÍNDICE ❶ Instalação 1.1 I Escolher a localização 1.2 I Ligações hidráulicas 1.3 I Ligações de alimentação elétrica 1.4 I Ligações das opções ❷ Utilização 2.1 I Princípio de funcionamento 2.2 I Apresentação da interface do utilizador 2.3 I Funcionamento 2.4 I Funções do utilizador 2.5 l Conectar-se à...
Page 158: ❶ Instalação
❶ Instalação 1.1 I Escolher a localização 1.1.1 Precauções de instalação • O aparelho deve ser instalado numa distância de no mínimo 2 metros da borda da piscina. • Não levante o aparelho pelo seu corpo; use a sua base. •...
Page 159 1.1.2 Escolher a localização Ao instalar o aparelho, forneça um espaço livre ao seu redor como indicado nas imagens abaixo. Quanto mais longe estiverem os obstáculos, mais a bomba de calor será silenciosa. 50cm 50cm (distâncias mínimas)
Page 160: I Ligações Hidráulicas
1.2 I Ligações hidráulicas • O aparelho deve ser conectado, com um tubo de PVC de Ø50, usando os conectores de meia união fornecidos (ver § “5.1 I Descrição”), ao circuito de filtração da piscina, depois do filtro e antes do tratamento da água. •...
Page 161: I Ligações De Alimentação Elétrica
1.3 I Ligações de alimentação elétrica • Antes de qualquer trabalho no interior do aparelho, a alimentação elétrica deve ser cortada, pois existe um risco de choque elétrico que pode causar danos materiais, lesões graves ou mesmo a morte. • Terminais de cablagem mal apertados podem causar um sobreaquecimento dos cabos nos terminais e criar um risco de incêndio.
Page 162 • Abrir o painel superior ( ) com uma chave de fenda (4 parafusos) para aceder ao bloco do terminal elétrico. • Inserir o cabo de alimentação elétrica ( ) em um dos prensa-cabos ( ) na parte traseira do aparelho. •...
Page 163: I Ligações Das Opções
1.4 I Ligações das opções Conectar a opção “Prioridade aquecimento”: • Antes de qualquer trabalho no interior do aparelho, a alimentação elétrica deve ser cortada, pois existe um risco de choque elétrico que pode causar danos materiais, lesões graves ou mesmo a morte.
Page 164: ❷ Utilização
❷ Utilização 2.1 I Princípio de funcionamento A bomba de calor capta as calorias (o calor) do ar para aquecer a água da sua piscina. O processo de aquecimento da sua piscina até à temperatura desejada pode levar alguns dias, pois depende das condições da água, da potência da bomba de calor e da diferença entre a temperatura atual da água e a temperatura desejada.
Page 165: I Apresentação Da Interface Do Utilizador
2.2 I Apresentação da interface do utilizador REGULATION (ELECTRONIC CONTROLLER) Hora atual (relógio) Descongelamento: processo automático Deforsting e obrigatório para o bom funcionamento da bomba de calor Aquecimento/Auto/ Wi-Fi Modo arrefecimento Timer On/Off Ajustar a hora (relógio) Modo Inversor (esquerda: ECOSILENCE, meio: Setpoint temperatura SMART, direita: BOOST da água...
Page 166: I Funcionamento
2.3 I Funcionamento 2.3.1 Recomendações antes do arranque • Verificar que não há ferramentas ou outros objetos estranhos no interior do aparelho. • O painel de topo que dá acesso à secção técnica deve estar posicionado. • Verificar que o aparelho está estável. •...
Page 167: I Funções Do Utilizador
2.4 I Funções do utilizador 2.4.1 Bloqueio/desbloqueio do teclado • Premir durante 3 segundos para desbloquear o teclado: o menu principal é exibido. O ícone aparece (= bloqueado) ou desaparece (= desbloqueado) dependendo do estado do teclado. O teclado é automaticamente bloqueado após 60 segundos de inatividade.
Page 168 2.4.4 Seleção de um modo de funcionamento O modo de funcionamento pode ser ajustado de acordo com as necessidades de aquecimento/arrefecimento da piscina, ver “2.2.1 Detalhes de modo” para mais detalhes sobre os modos de funcionamento. Para mudar de modo de funcionamento: •...
Page 169: Conectar-Se À Aplicação Fluidra Pool
2.5 l Conectar-se à aplicação Fluidra Pool Bomba de calor Aparelho móvel Rede Wi-Fi doméstica A bomba de calor pode ser controlada remotamente, a partir de um smartphone ou tablet, através da aplicação Fluidra Pool, disponível nos sistemas iOS e Android. Antes de começar a conexão à...
Page 170: ❸ Manutenção
❸ Manutenção 3.1 I Invernagem • A Invernagem é essencial para evitar a quebra do condensador devido à congelação. Esta não é coberta pela garantia. • Para evitar que a condensação deteriore o aparelho: cobrir o aparelho com a capa de inverno fornecida (não isolar hermeticamente o aparelho no interior da capa).
Page 171 na área circundante. Antes de iniciar qualquer trabalho, a área em torno do equipamento deve ser verificada para assegurar-se de que não há nenhum perigo de inflamação ou risco de ignição. Avisos “Não Fumar” devem ser expostos. Ventilação da zona •...
Page 172 • Se uma fuga de refrigerante for detetada e necessitar uma solda, todo o refrigerante deverá ser retirado do sistema ou isolado (por meio das válvulas de corte) numa parte do sistema distante da fuga. Remoção e descarga • Ao aceder ao circuito de refrigeração para executar reparações, ou por qualquer outro motivo, procedimentos convencionais devem ser aplicados.
Page 173: ❹ Resolução De Problemas
❹ Resolução de problemas • Antes de contactar o seu revendedor, efetue estas verificações simples utilizando as tabelas abaixo se um problema ocorrer. • Se o problema não for resolvido; contacte o seu revendedor. • : Ações a serem realizadas apenas por um técnico qualificado 4.1 I Comportamento do aparelho •...
Page 174 • : Ações a serem realizadas apenas por um técnico qualificado. Se um erro ocorrer, o ícone é exibido e um código de erro substitui as indicações de temperatura, ver a tabela abaixo para encontrar as possíveis causas. Visualização Causas possíveis Solução Er20 (01) Corrente interna excessiva...
Page 175 Verificar e reajustar o volume de Gás refrigerante insuficiente refrigerante Er06 Proteção baixa pressão Válvula 4 vias defeituosa Se este erro ocorrer 3 vezes em 30 Substituir a válvula 4 vias minutos, desconecte a bomba para eliminar o erro. Pressostato interruptor de baixa Reconectar ou substituir o pressão desconectado ou defeituoso interruptor de baixa pressão...
Page 176 Assegure-se de que o aparelho funciona na faixa de temperatura Temperatura ambiente ou da água igualmente elevada disponível para a temperatura ambiente e da água Verifique se o evaporador está Permutador de calor incorreto para o evaporador bloqueado e limpe-o Er33 Tubo de gás bloqueado para o sistema Verifique se o tubo de gás está...
Page 177: I Visualização Dos Parâmetros De Trabalho
Er49 Substituir a placa principal Erro interno da eletrónica (A unidade para de funcionar) Controlo motorização anormal Se este erro ocorrer 6 vezes em 60 minutos, desconecte a bomba para Substituir compressor eliminar o erro. Er50 Erro de temperatura interna na eletrónica (A unidade para de funcionar) Controlo motorização anormal Substituir a placa principal...
Page 178 r 1 9 (reserva) r 1 10 (reserva) r 1 11 (reserva) Frequência alvo Frequência atual Abertura EEV principal Abertura EEV auxiliar Modo de funcionamento: 1: Arrefecimento / 4: Aquecimento Velocidade do ventilador ( DC - valor*10) Condição descongelamento Situação do retorno de óleo ÓLEO (reserva) Estado cabo aquecedor...
Page 179: I Acesso Aos Parâmetros Do Sistema
4.4 I Acesso aos parâmetros do sistema • A modificação dos ajustes predefinidos deve ser efetuada por um técnico qualificado unicamente para facilitar a manutenção ou futuras reparações . Para aceder aos parâmetros do sistema: - Desbloquear o teclado: o menu principal é exibido. - Premir cinco vezes: O ícone SET fica intermitente.
Page 180: I Diagrama De Cablagem
4.5 I Diagrama de cablagem • Ver os diagramas de cablagem no fim do documento. ❺ Características 5.1 I Descrição Z260iQ Entrada hidráulica/conectores de saída (x2) Kit drenagem de condensados (Ø18) + tubo (x2) Pés anti-vibrações (x4) Capa de invernagem * já...
Page 181: I Dados Técnicos
5.2 I Dados técnicos Performances: ar a 26 °C / água a 26 °C / humidade a 80 % 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Potência restituída (velocidade máx. - mín.) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4 3,5 - 0,5...
Page 182: I Dimensões
5.3 I Dimensões 5.3.1 Dimensões do aparelho Frente Parte traseira Fundo 1135 423.5 * Dimensões em mm...
Page 183 AVVERTENZE Questo simbolo indica che le Questo simbolo indica informazioni sono disponibili nel questo apparecchio usa R290, un Manuale per l’utente o nel Manuale refrigerante a combustione lenta. di installazione. Questo simbolo indica Questo simbolo indica personale di servizio deve intervenire Manuale d’uso deve essere letto con sull’apparecchio conformemente al attenzione.
Page 184 • In caso di malfunzionamento dell'apparecchio, non cercare di riparare l'apparecchio da soli e contattare un tecnico qualificato. • Consultare le condizioni di garanzia per informazioni relative ai valori di equilibrio dell’acqua permessi per il funzionamento dell’apparecchio. • La disattivazione, l’eliminazione o l’aggiramento di uno qualsiasi dei meccanismi di sicurezza dell’apparecchio annullerà...
Page 185 • Nel rispetto delle norme e dei regolamenti pertinenti in materia ambientale e relativi all’installazione, nello specifico la regolamentazione europea UE 2024/573 e le necessarie normative nazionali, deve essere effettuata una ricerca della presenza di perdite sul circuito di raffreddamento al momento del primo avviamento dell’apparecchio o almeno una volta l’anno.
Page 186 indicato nel §2.1 conforme allo standard EN 10204 da conservare nel fascicolo tecnico dell’impianto. • Le informazioni tecniche relative ai requisiti di sicurezza delle diverse direttive applicabili sono indicate sulla targhetta segnaletica. Tutte queste informazioni devono essere registrate nel manuale d'installazione dell'apparecchio che deve essere allegato al fascicolo tecnico: modello, codice, numero di serie, TS massimo e minimo, PS, anno di produzione, marchio CE, indirizzo del produttore, fluido frigorigeno e peso, parametri elettrici, rendimento termodinamico e acustico.
Page 187 INDICE ❶ Installazione 1.1 I Scegliere l’ubicazione 1.2 I Collegamenti idraulici 1.3 I Collegamento alla rete elettrica 1.4 I Opzione collegamenti ❷ Uso 2.1 I Principio di funzionamento 2.2 I Presentazione dell’interfaccia utente 2.3 I Funzionamento 2.4 I Funzioni utente 2.5 l Connettersi all’applicazione Fluidra Pool ❸...
Page 188: ❶ Installazione
❶ Installazione 1.1 I Scegliere l’ubicazione 1.1.1 Precauzioni di installazione • L’apparecchio deve essere installato a una distanza di almeno 2 metri dal lato della piscina. • Non sollevare l’apparecchio dalla scocca; utilizzare la base. • L’apparecchio può essere installato solo all’esterno: prevedere spazio libero intorno ad esso (vedere § “1.1.2 Scegliere l’ubicazione”).
Page 189 1.1.2 Scegliere l’ubicazione Quando si installa l’apparecchio, prevedere dello spazio libero intorno ad esso come mostrato nelle immagini sotto. Più lontano saranno gli ostacoli, più silenziosa sarà la pompa di calore. 50 cm 50 cm (distanze minime)
Page 190: I Collegamenti Idraulici
1.2 I Collegamenti idraulici • L’apparecchio sarà collegato con un tubo in PVC Ø50, utilizzando i raccordi mezza unione forniti (vedere § “5.1 I Descrizione”), al circuito di filtrazione della piscina, dopo il filtro e prima del trattamento dell’acqua. • Rispettare il verso del collegamento idraulico. •...
Page 191: I Collegamento Alla Rete Elettrica
1.3 I Collegamento alla rete elettrica • Prima di ogni intervento all'interno dell'apparecchio, è tassativo interrompere l'alimentazione elettrica dell’apparecchio: pericolo di scossa elettrica che può provocare danni materiali, lesioni gravi, se non addirittura il decesso. • Morsetti di cablaggio stretti in maniera non adeguata possono provocare il surriscaldamento dei cavi a livello dei morsetti con pericolo di incendio.
Page 192 • Aprire il pannello superiore ( ) con un cacciavite (4 viti) per accedere alla morsettiera. • Inserire il cavo di alimentazione ( ) in uno dei passacavi ( ) sulla parte posteriore dell’apparecchio. • All’interno dell’apparecchio, fissare il cavo di alimentazione infilandolo attraverso il serracavo ( ) (mantenuto con una vite).
Page 193: I Opzione Collegamenti
1.4 I Opzione collegamenti Collegare l’opzione “Priorità riscaldamento”: • Prima di ogni intervento all'interno dell'apparecchio, è tassativo interrompere l'alimentazione elettrica dell’apparecchio: pericolo di scossa elettrica che può provocare danni materiali, lesioni gravi, se non addirittura il decesso. • Un collegamento errato sui morsetti da P1 a P2 rischia di danneggiare l'apparecchio e comporta l'annullamento della garanzia.
Page 194: ❷ Uso
❷ Uso 2.1 I Principio di funzionamento La pompa di calore usa le calorie (calore) dell’aria per riscaldare l’acqua della piscina. Il processo di riscaldare la temperatura della piscina alla temperatura desiderata può richiedere alcuni giorni poiché dipende dalle condizioni climatiche, dalla potenza della pompa di calore e dalla differenza tra la temperatura dell’acqua e la temperatura desiderata.
Page 195: I Presentazione Dell'interfaccia Utente
2.2 I Presentazione dell’interfaccia utente REGULATION (ELECTRONIC CONTROLLER) Ora attuale (orologio) Sbrinamento: processo automatico e Deforsting obbligatori per il buon funzionamento della pompa di calore Modalità riscaldamento/ Wi-Fi Auto/Raffreddamento Timer On/Off Impostare ora (orologio) Modalità inverter (sinistra: ECOSILENCE, Setpoint acqua centro: SMART, Destra: BOOST) temperatura Temp...
Page 196: I Funzionamento
2.3 I Funzionamento 2.3.1 Raccomandazioni prima della messa in funzione • Controllare che non vi siano attrezzi o altri oggetti estranei nell’apparecchio. • Il pannello superiore che permette l’accesso alla sezione tecnica deve essere al suo posto. • Controllare che l’apparecchio è stabile. •...
Page 197: I Funzioni Utente
2.4 I Funzioni utente 2.4.1 Blocco/sblocco della tastiera • Premere per 3 secondi per sbloccare la tastiera: viene visualizzato il menu principale. Appare l’icona bloccato) o scompare (= sbloccato) a seconda dello stato della tastiera. La tastiera si blocca automaticamente dopo 60 secondi di inattività.
Page 198 2.4.4 Scelta di una modalità operativa La modalità operativa può essere regolata in base all’esigenza di riscaldamento/raffreddamento della piscina, vedere “2.2.1 Dettagli modalità” per maggiori dettagli sulle modalità operative. Per modificare la modalità operativa: • Sbloccare la tastiera: viene visualizzato il menu principale. •...
Page 199: Connettersi All'applicazione Fluidra Pool
2.5 l Connettersi all’applicazione Fluidra Pool Pompa di calore Dispositivo mobile Rete Wi-Fi domestica La pompe à chaleur peut être contrôlée à distance depuis un smartphone ou une tablette, via l’application Fluidra Pool disponible pour les systèmes iOS et Android. Prima di iniziare la connessione all’applicazione Fluidra Pool controllare di: : •...
Page 200: ❸ Manutenzione
❸ Manutenzione 3.1 I Stoccaggio invernale • Lo stoccaggio invernale è di vitale importanza per evitare che il condensatore si rompa a causa del gelo. Tale eventualità non è coperta dalla garanzia. • Per evitare che la condensa danneggi l’apparecchio: coprire l’apparecchio con il telo per lo stoccaggio invernale (non sigillare ermeticamente l’apparecchio all’interno del telo).
Page 201 fonti di iniezione, incluso il fumo di sigarette, dovrebbero essere tenute a sufficiente distanza dal sito di installazione, riparazione, rimozione e smaltimento, fasi durante le quali il refrigerante può essere potenzialmente rilasciato nello spazio circostante. Prima di iniziare l’intervento, l’area circostante l’apparecchio deve essere ispezionata per accertarsi dell’assenza di materiale infiammabile o di pericoli di iniezione.
Page 202 di rame. • Se si sospetta una perdita, devono essere eliminate/spente tutte le fiamme nude. • Se viene rilevata una perdita di refrigerante che richiede una brasatura, tutto il refrigerante va tolto dal sistema o isolato (tramite valvole di chiusura) in una parte del sistema lontano dalla perdita. Rimozione e smaltimento •...
Page 203: ❹ Risoluzione Dei Problemi
❹ Risoluzione dei problemi • In caso di problemi, prima di contattare il rivenditore, effettuare queste semplici verifiche utilizzando le tabelle seguenti. • Se il problema non è risolto, contattare il rivenditore. • : Interventi che devono essere effettuati solo da un tecnico qualificato 4.1 I Comportamento dell’apparecchio •...
Page 204: I Visualizzazione Codice D'errore
4.2 I Visualizzazione codice d’errore • : Interventi che devono essere effettuati solo da un tecnico qualificato. Se si verifica un errore, appare l’icona e un codice d’errore sostituisce le indicazioni della temperatura, vedere tabella sotto per trovare la possibile causa. Errore Possibili cause Soluzioni...
Page 205 Pulire l’evaporatore. Controllare il funzionamento della pompa dell’acqua e le aperture Portata acqua insufficiente delle valvole di by-pass entrata/uscita Controllare il corretto Er05 funzionamento del regolatore di Protezione pressione elevata portata Se questo errore si verifica 3 volte in 30 minuti, scollegare la pompa per annullare Controllare e ri-regolare il volume Gas refrigerante in eccesso...
Page 206 Er18 Errore sulla sonda di temperatura del gas di mandata compressore Sensore scollegato o difettoso Ricollegare o sostituire il sensore Se questo errore si verifica 3 volte in 30 minuti, scollegare la pompa per annullare l’errore. Er21 Sensore scollegato o difettoso Errore sulla sonda di temperatura dell’aria Ricollegare o sostituire il sensore esterna...
Page 207 Verificare se il refrigerante è Er47 sufficiente e il vuoto del sistema è Corrente di alimentazione troppo sufficiente importante Controllo comando anomalo (l’unità si arresta) Se questo errore si verifica 6 volte in 60 Sostituire la scheda principale minuti, scollegare la pompa per annullare l’errore.
Page 208: I Visualizzare Le Impostazioni Di Funzionamento
4.3 I Visualizzare le impostazioni di funzionamento • La modifica delle impostazioni predefinite deve essere effettuata da un tecnico qualificato solo per agevolare la manutenzione o riparazioni future. Per accedere alle impostazioni di funzionamento: - Sbloccare la tastiera: viene visualizzato il menu principale. - Premere quattro volte: l’icona lampeggia,...
Page 209: I Accesso Alle Impostazioni Di Sistema
P r 1 F (riserva) Stato uscita priorità riscaldamento Velocità alta ventilatore Velocità media ventilatore Velocità bassa ventilatore Tensione DC bus Corrente del compressore Tensione d’ingresso Corrente d’ingresso Cronologia codice errore Cronologia codice errore Cronologia codice errore Cronologia codice errore Versione protocollo Versione software 4.4 I Accesso alle impostazioni di sistema...
Page 210: I Diagrammi Di Cablaggio
4.5 I Diagrammi di cablaggio • Vedere i diagrammi di cablaggio alla fine del documento. ❺ Caratteristiche 5.1 I Descrizione Z260iQ Raccordi idraulici di entrata/uscita (x2) Kit evacuazione condensa (Ø18) + tubo (x2) Elementi antivibranti (x4) Telo di stoccaggio invernale * già...
Page 211: I Dati Tecnici
5.2 I Dati tecnici Rendimento: aria a 26 °C / acqua a 26 °C / umidità all’80% Potenza restituita (velocità max - mini) 10,0 - 3,6 13,0 - 5,1 15,5 - 5,5 19,5 - 7 Potenza consumata (velocità max-min) 1,6 - 0,3 2,1 - 0,5 2,6 - 0,4 3,5 - 0,5...
Page 212: I Dimensioni
5.3 I Dimensioni 5.3.1 Dimensioni dell’apparecchio Parte anteriore Parte posteriore Fondo 1135 423.5 * Dimensioni in mm.
Page 213 Schémas électriques / Wiring diagrams / Schaltpläne / Schakelschema’s / Esquemas eléctricos / Diagramas de cablagem / Diagrammi di cablaggio 4.6.1 MD4 - MD5...
Page 214 4.6.2 MD6 - MD8...
Page 215 Alimentation Alimentación Alimentação Alimentazione Power supply Stromversorgung Voeding électrique eléctrica elétrica elettrica Pompe de Water pump Wasserpumpe Waterpomp Bomba de agua Bomba de água Pompa dell’acqua filtration Sonde Sensor de Discharge temp. Austritts- Sensor temp. Sensore temp. température de Afvoertemperatuursensor temperatura de sensor -temperaturfühler...
Page 216 For more information, product registration and customer support: www.zodiac.com A Fluidra Brand ©2023 Zodiac Pool Systems LLC. All rights reserved. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license. All other trademarks are the property of their respective owners.

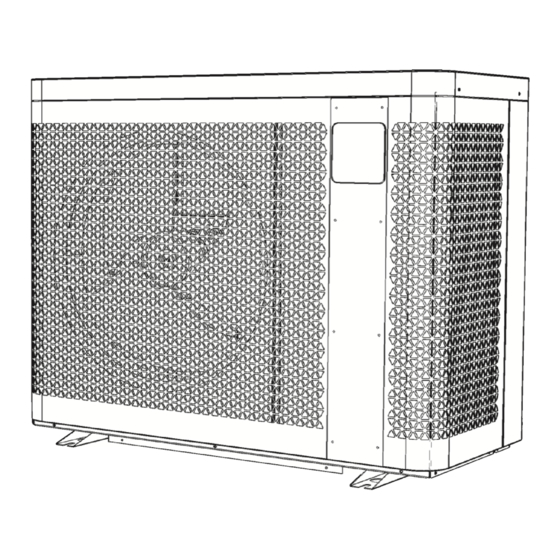

Zodiac Z260IQ Instructions For Installation And Use Manual

Français

❶ Installation

❷ Utilisation FR

❸ Maintenance

❹ Résolution de Problèmes

❺ Caractéristiques

English

❶ Installation

❷ Use

❸ Maintenance

❹ Troubleshooting

❺ Characteristics

Deutsch

❶ Installation

❷ Bedienung

❸ Wartung

❹ Fehlerbehebung

❺ Eigenschaften

Dutch

❶ Installatie

❷ Gebruik

❸ Onderhoud

❹ Probleemoplossing

❺ Kenmerken

Español

❶ Instalación

❷ Utilización

❸ Mantenimiento

❹ Resolución de Problemas

❺ Características

Português

❶ Instalação

❷ Utilização

❸ Manutenção

❹ Resolução de Problemas

❺ Características

Italiano

❶ Installazione

❷ Uso

❸ Manutenzione

❹ Risoluzione Dei Problemi

❺ Caratteristiche

Available languages

Quick Links

Chapters

Related Manuals for Zodiac Z260IQ

Summary of Contents for Zodiac Z260IQ
