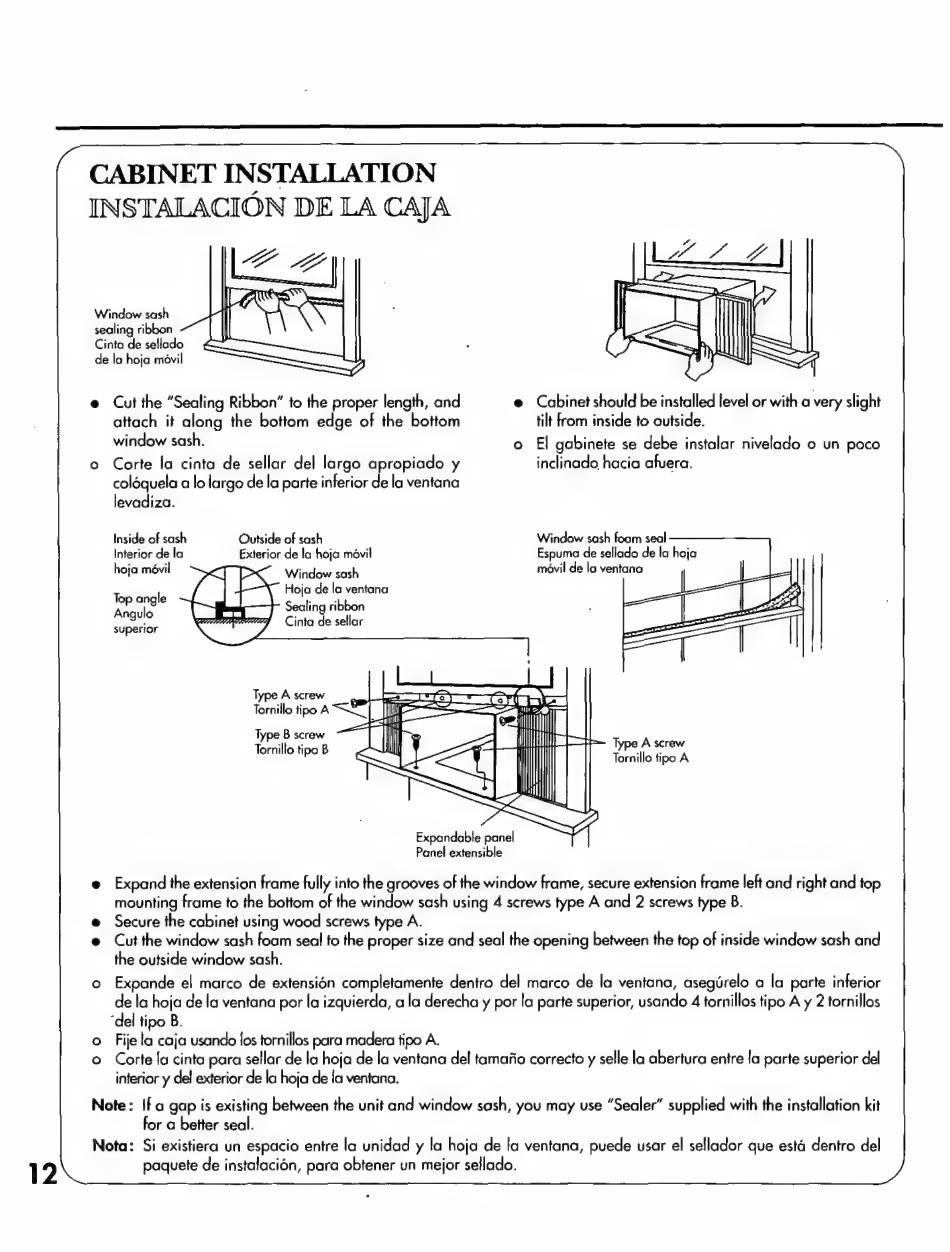

CABINET INSTALLATION
INSTALACIÓN DE LA CAJA
AA E
Window sash
sealing ribbon
Cinta de sellado
de la hoja móvil
Cut the "Sealing Ribbon" to the proper length, and Cabinet should be installed level or with a very slight
attach it along the bottom edge of the bottom tilt from inside to outside.
window sash. El gabinete se debe instalar nivelado o un poco
Corte la cinta de sellar del largo apropiado y inclinado hacia afuera.
colóquela a lo largo de la parte inferior de la ventana
levadiza.
Inside of sash Outside of sash Window sash foam seal
Interior de la Exterior de la hoja mévil Espuma de sellado de la hoja
hoja mévil Window sie móvil de la ventana
Hoja de la ventana
Sealing ribbon
Cinta de sellar
Top angle
Angulo
superior
Type A screw o» e n-a
Tornillo tipo A =~ SS
Type B screw m
Expandable panel
Panel extensible
Expand the extension frame fully into the grooves of the window frame, secure extension frame left and right and top
mounting frame to the bottom of the window sash using 4 screws type A and 2 screws type B.
Secure the cabinet using wood screws type A.
Cut the window sash foam seal to the proper size and seal the opening between the top of inside window sash and
the outside window sash.
Expande el marco de extensión completamente dentro del marco de la ventana, asegúrelo a la parte inferior
de la hoja de la ventana por la izquierda, a la derecha y por la parte superior, usando 4 tornillos tipo A y 2 tornillos
"del tipo B.
Fije la caja usando los tornillos para madera tipo A.
Corte la cinta para sellar de la hoja de la ventana del tamaño correcto y selle la abertura entre la parte superior del
interior y del exterior de la hoja de la ventano.
Note: Ifa gap is existing between the unit and window sash, you may use "Sealer" supplied with the installation kit
for a better seal.
Nota: Si existiera un espacio entre la unidad y la hoja de la ventana, puede usar el sellador que está dentro del
paquete de instalación, para obtener un mejor sellado.
