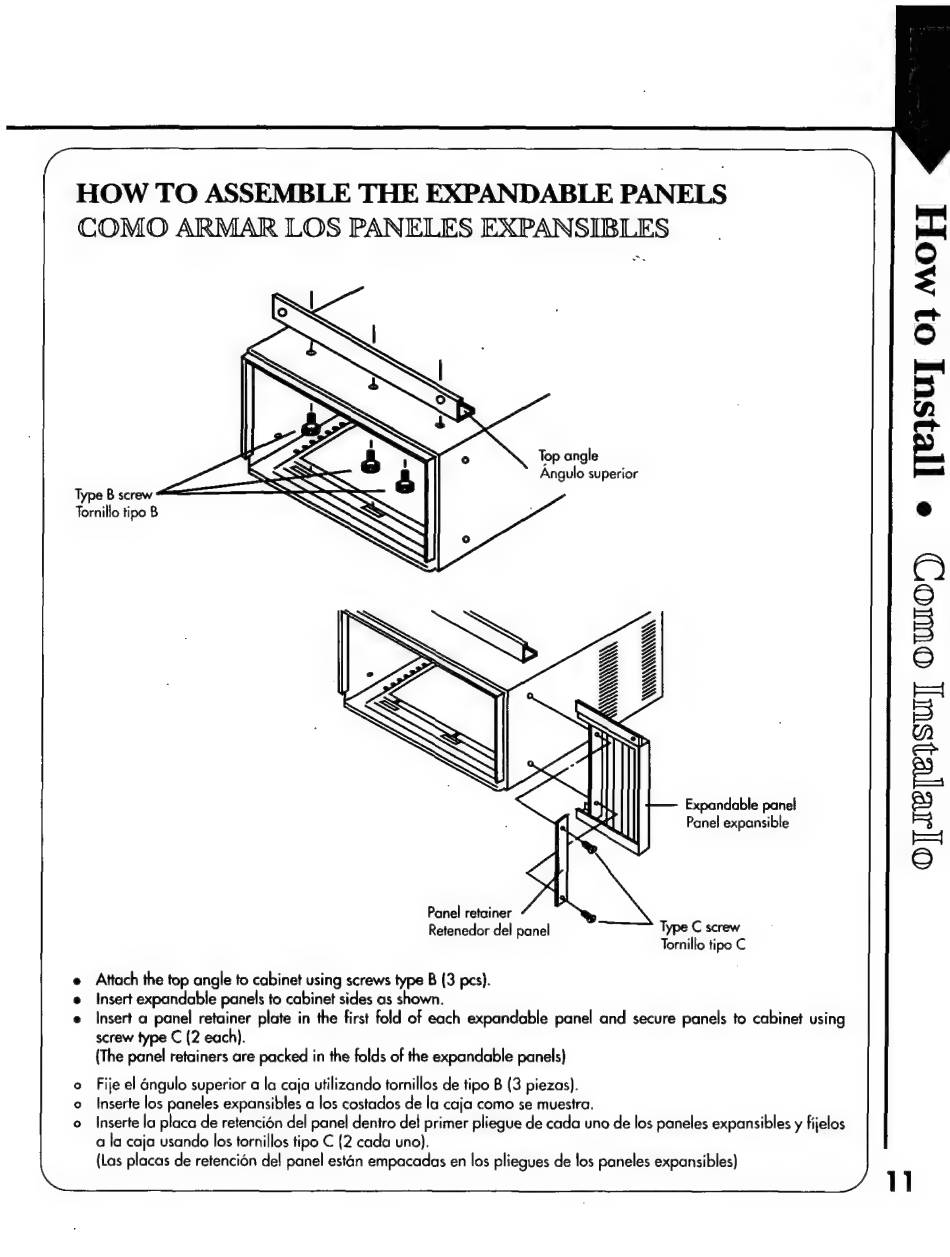

HOW TO ASSEMBLE THE EXPANDABLE PANELS
COMO ARMAR LOS PANELES EXPANSIBLES
Top angle
Angulo superior
Tornillo tipo B
Expandable panel
Panel expansible
a.
©
<
e
z
pd
5
3
o
C)
O
3
6
=H
=
d
P.
s
©
Panel retainer *
Retenedor del panel
Type C screw
Tornillo tipo C
Attach the top angle to cabinet using screws type B (3 pcs].
Insert expandable panels to cabinet sides as shown.
Insert a panel retainer plate in the first fold of each expandable panel and secure panels to cabinet using
screw type C (2 each).
(The panel retainers are packed in the folds of the expandable panels)
Fije el ángulo superior a la caja utilizando tornillos de tipo B (3 piezas].
Inserte los paneles expansibles a los costados de la caja como se muestra.
Inserte la placa de retención del panel dentro del primer pliegue de cada uno de los paneles expansibles y fijelos
a la coja usando los tornillos tipo C (2 cada uno).
(Las placas de retención del panel están empacadas en los pliegues de los paneles expansibles)
