4.2 • JET Two

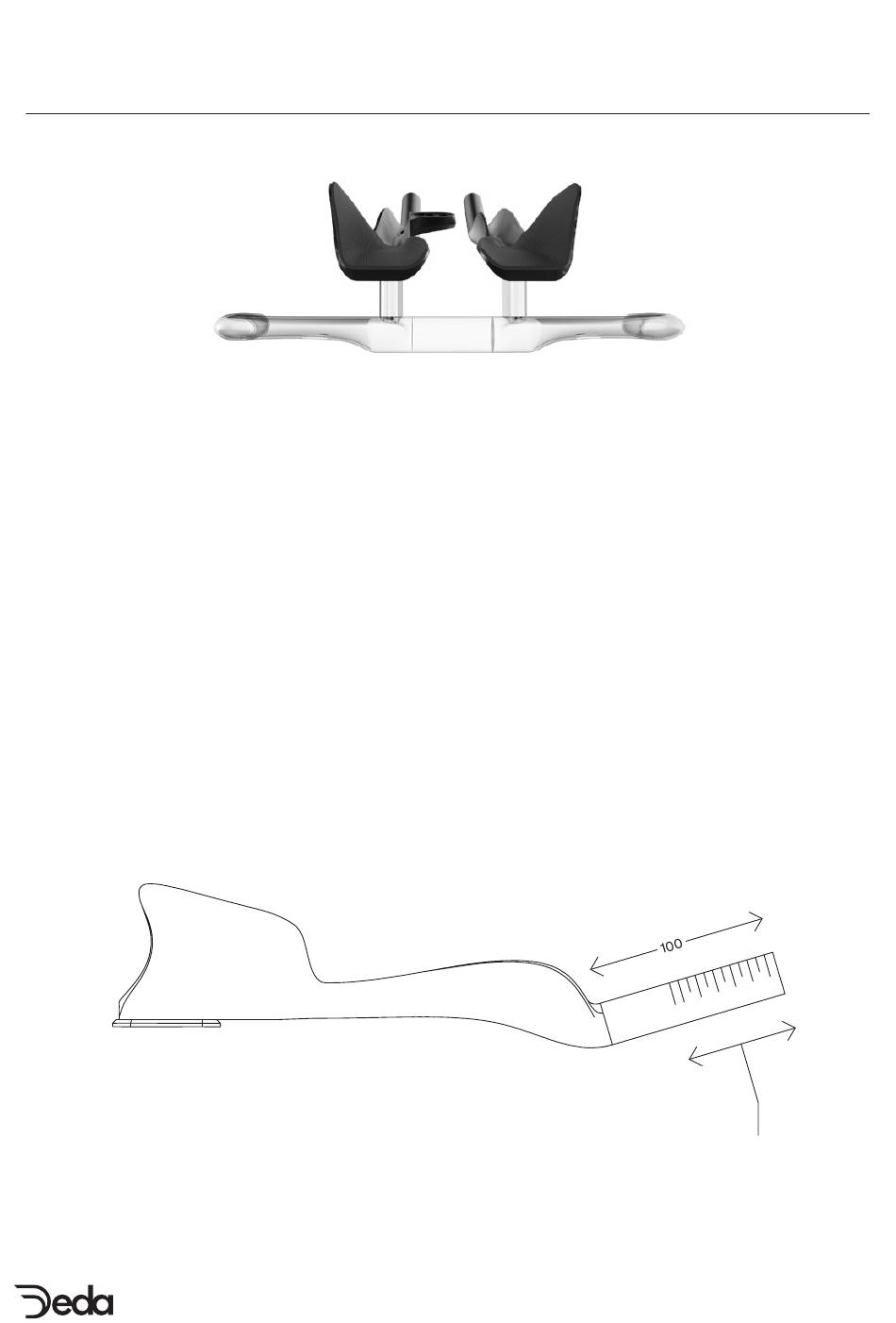

Fig. 4.4
1. Posizionare le piastre di supporto (6) sugli spessori originali del manubrio aero.
1.1 Nel caso di montaggio con viti dal basso, vengono forniti i dadi (5A/5B) e spessori addizionali (7).
1.2 Nel caso di montaggio con viti dall'alto utilizzare soltanto le piastre (6) e i dadi inferiori (5B).
2. Posizionare le estensioni (1) sulle piaste di supporto (6). Inserite le piastrine di fissaggio (2)
nell'apposito alloggiamento presente sulle estensioni e vincolarle alla piastra tramite le viti (3) e i dadi
(5A/5B) forniti. (vedi Fig. 4.4)
3. La parte terminale delle prolunghe può essere tagliata a misura non eccedendo mai il limite minimo
segnato (vedi Fig. 4.5)
ATTENZIONE
L'operazione di taglio richiede specifici strumenti e deve essere eseguita da un rivenditore ufficiale Deda
Elementi o da un meccanico di biciclette specializzato.
Fig. 4.5
Limite di taglio
