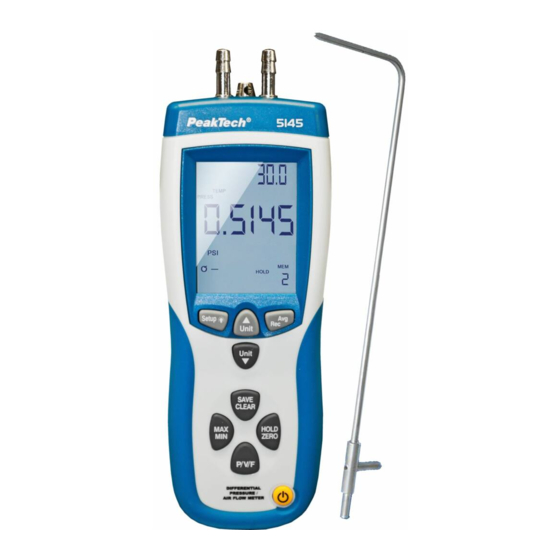

PeakTech 5145 Operation Manual

Professional pressure-difference & air flow meter
Hide thumbs Also See for 5145:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PeakTech
5145
®
Bedienungsanleitung /
Operation manual
Professionelles Druckdifferenz- und
Luftströmungsmessgerät /
Professional Pressure-Difference &
Air Flow Meter

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5145 and is the answer not in the manual?

Questions and answers

Related Manuals for PeakTech 5145

Summary of Contents for PeakTech 5145

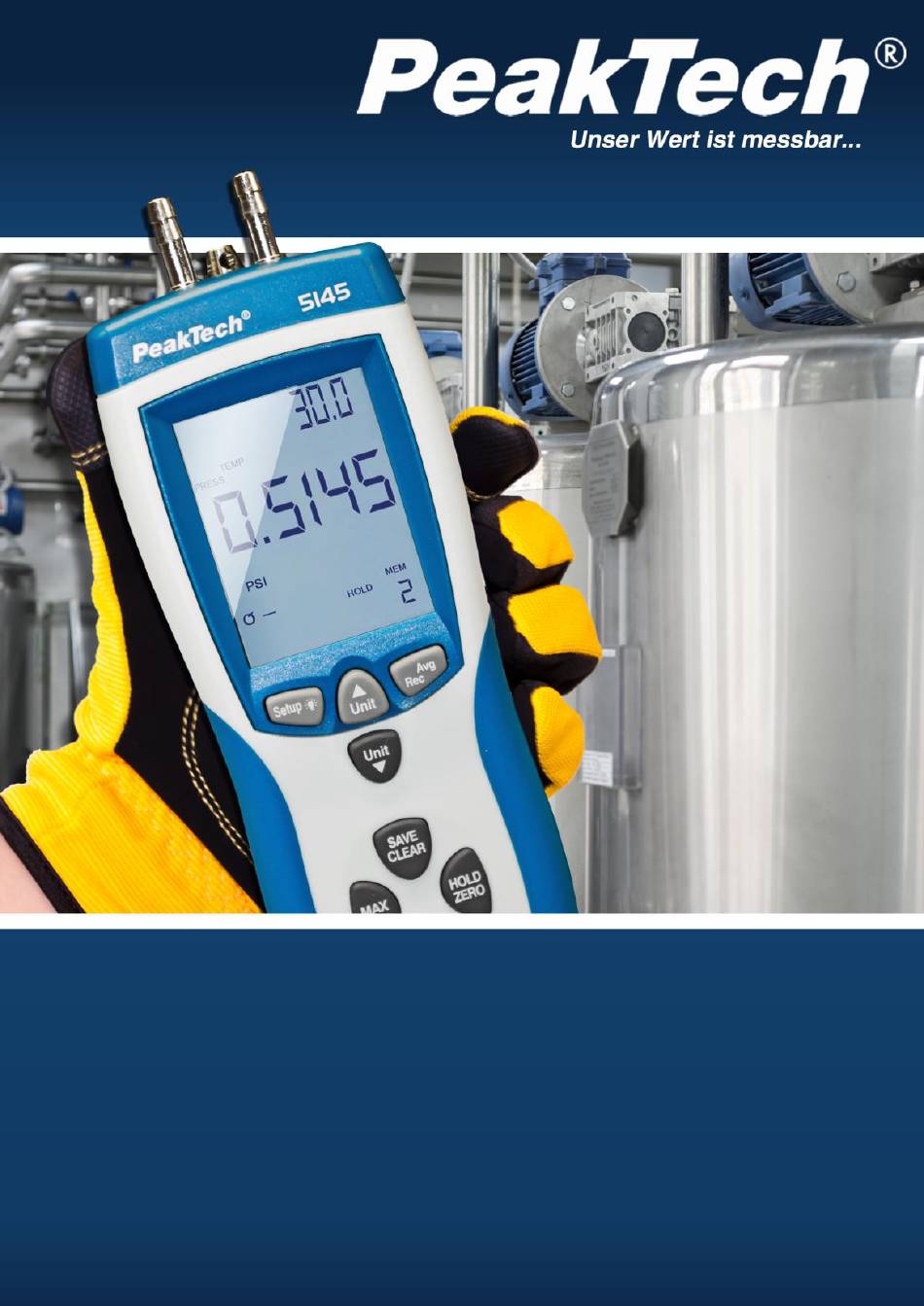

  • Page 1 PeakTech 5145 ® Bedienungsanleitung / Operation manual Professionelles Druckdifferenz- und Luftströmungsmessgerät / Professional Pressure-Difference & Air Flow Meter...
  • Page 2 1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE- Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Page 3 2. Eigenschaften Großes LCD-Display mit Hintergrundbeleuchtung. Relative Zeitschaltuhr bei MAX, MIN und AVG bietet einen Zeitbezug für die Messung. Luftdruck-, Luftgeschwindigkeits- oder Luftmengenmessung bietet Nullpunkteinstellung. Gleichzeitige Anzeige von Luftdruck, Luftgeschwindigkeit oder Luftmenge und Umgebungs- Temperatur. Einfache Berechnung des Bereichs eines Rechteck- oder Rundkanals. USB-Schnittstelle, USB-to-UART-Bridge Controller.
  • Page 4 3. Bedienelemente und Anschlüsse am Gerät 1. Druckmesseingang (+) 2. Referenz-Druckmesseingang (-) 3. LCD-Anzeige 4. Drücken Sie , um die Temperatureinheiten zu ändern. Drücken Sie im Setup-Modus auf , um zu der Einstellungsoption zu scrollen, die Sie ändern möchten, oder drücken Sie um den angezeigten Einstellwert zu erhöhen.
  • Page 5 5. Drücken Sie zum Einschalten der Hintergrundbeleuchtung auf . Drücken Sie die Taste erneut, um die Hintergrundbeleuchtung wieder auszuschalten. Drücken Sie die Taste für 3 Sekunden, um den Setup-Modus zu aktivieren oder zu verlassen. (siehe „Ändern der Einstellungsoptionen“) 6. Drücken Sie , um die angezeigten Einheiten zu ändern.
  • Page 6 4. Anzeigesymbole 10 11 12...
  • Page 7 Laufzeitanzeige (Minuten: Sekunden bzw. Stunden: Minuten) Anzeige der Modi Luftdruck, Luftgeschwindigkeit, Luftmenge oder Temperatur Hauptdisplay. Einheiten für Luftgeschwindigkeit. Einheiten für Luftdruck. Anzeige der Kommunikation zwischen Messgerät und PC. Anzeige des automatischen Abschaltmodus. Kanalform-Auswahl. Batteriezustandsanzeige Anzeige für DATA-Hold (Messwerthaltefunktion) Die Einheiten von Höhe (H) und Breite (W) (Rechteckkanal) oder Durchmesser (D) (Rundkanal).
  • Page 8 5. Ändern der Einstellungsoptionen Verwenden Sie den Setup-Modus für die Auswahl der Kanalform und das Einstellen der Kanalparameter, des Schlafmodus, der Menüeinstellungen für den Max/Min/Avg-Modus und der Speicherlöschung. Das Messgerät speichert diese Einstellungen in seinem Speicher. Einstellungsoptionen Option Menüpunkt Einstellungen Einheiten der Unit Einstellen der Einheiten für die...
  • Page 9 5.2.Ändern einer Einstellungsoption 1. Mithilfe der Tasten können Sie zu der Option blättern, die Sie ändern möchten. 2. Drücken Sie , um anzugeben, dass Sie diese Einstellung ändern möchten. 3. Drücken Sie oder bis die gewünschte Einstellung auf dem Display erscheint. 4.
  • Page 10 5.4. Einstellen von Kanalform und Parametern Das Messgerät muss sich im Parameter-Setupmodus befinden. Das Display zeigt den Wert der zuletzt eingegebenen Kanalform und Kanalgröße an. Wenn der zu messende Kanal von dem gespeicherten Kanal abweicht, suchen Sie den richtigen Kanaltyp für die Messung (rechteckig oder rund).
  • Page 11 5.6. Einstellen der Parameter 1. Wenn es sich um einen Rechteckkanal handelt, werden zuerst die Höhe des Kanals und “H=” im Hauptdisplay angezeigt. 2. Drücken Sie die Taste oder , um das Dezimalzeichen auszuwählen. 3. Drücken Sie , um die Position der blinkenden Ziffer zu ändern, und drücken Sie oder , um die...
  • Page 12 5.7. Abschaltautomatik Das Messgerät wechselt (standardmäßig) in den Schlafmodus. Das heißt, das Messgerät schaltet sich automatisch nach 20 Minuten Inaktivität ab. Wenn das Messgerät im Setup-Modus ist, zeigt das Display SETUP an. Blättern Sie mithilfe der Tasten zur " SLP"-Anzeige. Drücken Sie zur Einstellung von "ON"...

  • Page 13: Löschen Des Speichers

    “1”. Zeigt den Luftdruck- und Luftgeschwindigkeitswert an. “2”. Zeigt den Luftgeschwindigkeits- und Luftmengenwert an. “3”. Zeigt den Luftdruck-, den Luftgeschwindigkeits- und den Luftmengenwert an. Drücken Sie , um die neue Einstellung zu speichern. 6. Löschen des Speichers 1. Drücken Sie, wenn sich das Messgerät im Setup-Modus befindet, oder um zur Einstellungsoption Löschen des Speichers (ALL - Clear) zu wechseln.
  • Page 14 7. Messbetrieb 7.1. Messen von Luftdruck Die im Hauptdisplay angezeigte Zahl ist der Luftdruckwert. Das Gerät misst Über-/Differenzdruck im Bereich von 5000Pa und bietet 5 wählbare Maßeinheiten: PSI, mbar, Pa, inH2O, mmH2O. 1. Drücken Sie , um zum Luftdruckmodus zu wechseln, und drücken Sie , um die Einheit auszuwählen.
  • Page 15 7.2.Messen der Geschwindigkeit Das Messgerät verwendet die normalen Umgebungsbedingungen (Temperatur = 21,1 °C/70 °F, barometrischer Druck = 14,7 PSI / 1013 mbar), um sich der aktuellen Luftgeschwindigkeit und Luftmenge anzunähern. Das Hauptdisplay gibt die Luftgeschwindigkeit wieder. Das Gerät misst die Luftgeschwindigkeit und bietet 5 wählbare Maßeinheiten für die Luftgeschwindigkeit: m/s, Fuß/min, km/h, Meile/h, Knoten.
  • Page 16 7.3. Messen der Luftmenge 1. Drücken Sie , um zum Luftmengenmodus zu wechseln, und drücken Sie dann , um Einheit auszuwählen. 2. Das Messgerät zeigt die Kanalform und Kanalgröße an. Das Messgerät speichert die zuletzt eingegebene Kanalform und Kanalgröße. Wenn der zu messende Kanal von dem gespeicherten Kanal abweicht, wählen Sie durch Drücken der Taste den richtigen Kanal typ für die Messung (rechteckig oder rund).
  • Page 17 2. Drücken Sie , um den Maximal-, Minimal- und Mittelwert der Luftdruck-, Luftgeschwindigkeits- oder Luftmengenmessung sowie den Temperaturwert anzuzeigen. 3. Zum Verlassen des MAX/MIN/AVG-Modus drücken Sie die -Taste für 2 Sekunden. 7.7. Speichern der Messwerte Das Messgerät speichert in seinen drei Hauptmodi zahlreiche Messwerte. Gehen Sie zum Speichern folgendermaßen vor: 1.

  • Page 18: Technische Daten

    3. Drücken Sie, sobald alle Messwerte genommen wurden, die Taste , um den Mittelwert aller gespeicherten Messwerte anzuzeigen. 4. Drücken Sie die (RECALL) -Taste für 2 Sekunden, um den Abruf-Modus zu verlassen. Zum Löschen von Messwerten gehen Sie folgendermaßen vor: 1.
  • Page 19 8.2. Spezifikationen Manometer Genauigkeit: ±0.3% Messbereichsendwert (FSO) (bei 25°C) Wiederholgenauigkeit ±0.5% Messbereichsendwert (FSO) Linearität/Hysterese ±0.29% Messbereichsendwert (FSO) Messbereich “Druck” ±5000 Pa Maximumaler Druck 10psi Ansprechzeit 0.5 Sek. typisch Überbereichsanzeige Messbereichs-Unterschreitung Maßeinheit Bereich Auflösung 0.7252 0.0001 mbar 50.00 0.01 inH2O 20.07 0.01 mmH2O 509.8...
  • Page 20 8.3. Spezifikationen Luftgeschwindigkeit Luftgeschwindigkeit Bereich Auflösung Genauigkeit ±2.5% v.M. bei 10.00 1.00-80.00 0.01 (Meter pro Sekunde) ft/min 200-15733 (Fuß pro Minute) km/h 3.6-288.0 (Kilometers pro Stunde) Die Genauigkeit ist abhängig von Geschwindigkeit und 2.24-178.66 0.01 Rohrdurchmesser (Meilen pro Stunde) Knoten 2.0-154.6 (nautische Meilen pro Stunde) 8.4.

  • Page 21: Austausch Der Batterien

    8.5. Spezifikationen Temperatur Bereich Auflösung Genauigkeit °C 0 to 50.0 °C ±1.0 °C °F 32.0 to 122.0 °F ±2.0 °F 9. Fehlercodes Eine Fehlermeldung wird auf dem Display angezeigt, wenn das Messgerät einen internen Diagnosetest nicht bestanden hat. In diesem Fall werden alle Tasten gesperrt. OL: Luftdruck oder Luftgeschwindigkeit liegen außerhalb des Messbereiches.
  • Page 22 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die im unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 08/2019/th/Ho./Mi./LA -21-...

  • Page 23: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2014/30/EU (Electromagnetic Compatibility) as amended by 2014/32/EU (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.

  • Page 24: Front Panel Description

    2. Features Large LCD display with backlight. 2. Relative time clock on MAX MIN and AVG provides a time reference for measurement. 3. Pressure, velocity or air flow measurement provides Zero Adjust. 4. Display pressure, Air velocity or air flow plus environment Temperature simultaneously. 5.
  • Page 25 1. pressure input (+) 2. differential pressure (-) 3. LCD-display 4. Press to changes the temperature units. In Setup mode, press to scroll to the Setup option you want to change or press to increase the displayed setting. In Recall mode, press to select the desired sample number.

  • Page 26: Display Elements

    4. Display Elements -25- 1. min : sec or hour : min Display.. 2. Pressure, Velocity, Flow or temperature modes are active...
  • Page 27 3. Primary Display. 4. Units of air velocity. 5. Units of pressure. 6. The indication of meter communicating to PC. 7. Auto Power Off mode indicators. 8. Duct Shape choices. 9. Low battery indicator. Replace the battery as soon as the low battery indicator appears. 10.

  • Page 28: Changing Setup Options

    5. Changing Setup Options Use Setup to chose duct shape and set the duct parameters .sleep mode, Max/min/avg mode menu setting and clear memory. The thermometer stores the settings in its memory. Setup Options Option Menu item Settings Duct dimension units Unit Set duct dimension units in or cm Duct Shape and...
  • Page 29 5.2. Changing a Setup Option 1. Press to scroll to the setup option you want to change. 2. Press to indicate that you want to change this setting. 3. Press until the setting you want to use appears on the display. Press to store the new setting in memory.
  • Page 30 5.4. Duct Shape and Parameters Setting When the meter is in parameters setup mode. The screen is show number of the last duct shape and size that is entered. If the duct is different than the stored version, then find the proper duct type for the measurement (rectangular or round).
  • Page 31 5.6. Parameters Setting 1. If duct is rectangle, the height of duct numbers and “H=”will be first shown in the primary show. 2. Press button to select the decimal point. 3. Press to change the station of flashing digit and Press to change the flashing digit from 0 to 9.
  • Page 32 5.7. Auto Power Off Mode The meter enters sleep mode (default). That is to say, the meter will automatically shut off after 20 minutes if no button press occurs for 20 minutes. When the meter is in Setup mode, the display shows SETUP.
  • Page 33 “1”. Display pressure and air velocity value. “2”. Display air velocity and air flow value. “3”. Display pressure, air velocity and air flow value. 4. Press to store the new setting in memory. 6. Clear Memory Setting 1. When the meter is in Setup mode, Press to scroll to the clear memory setup option.

  • Page 34: Operation

    7. Operation 7.1. Measuring Pressure The Primary Display number is Pressure value, the device measures Gauge/Differential Pressure ± 5000Pa, it features 5 selectable units of measure: PSI, mbar, Pa, inH2O, mmH2O. 1. Press to enter the pressure mode and press to select unit.
  • Page 35 7.2. Measuring Velocity The Meter uses standard ambient conditions (temperature =21.1 °C/70 °F, barometric pressure = 14.7 PSI / 1013 mbar), to approximate actual velocity and flow. The primary display number is air velocity, the device measures air velocity, and it features 5 selectable units of velocity measure: m/s, ft/min, km/h, MPH, knots.
  • Page 36 3. When make the measurement, the pitot tube tip should against the measured wind as shown in upper figure, and ensure that the axis of the duct is aligned with the fluid flow for ± 10 °. If Measure Velocity measures negative and show “o Err”on the display, check to make sure that the hoses are attached to the correct ports on the Meter and the pitot.
  • Page 37 7.7. Saving Samples The Meter saves various samples in its three major modes. To save a sample, do the following: 1. When taking a sample, press to store the sample. The Meter can save up to 99 samples in each of its three modes. If the memory is full (99 samples have been stored), more samples cannot be stored.

  • Page 38: Specifications

    To clear individual sample data, do the following: P/V/F 1. Press to recall samples for that mode. 2. Press (RECALL) and hold the button for 2 seconds to recall samples. Use to select the desired sample. 3. Press to clear the sample. Note that the number of samples displayed is reduced. 4.
  • Page 39 8.2. Manometer specification Accuracy ±0.3% FSO (25°C) Repeatability ±0.5% FSO Linearity/Hysteresis ±0.29% FSO Pressure Range 5000 Pa Maximum Pressure 10psi Response Time 0.5 Seconds typical Over range Indicator Under range Indicator Units Range Resolution 0.7252 0.0001 mbar 50.00 0.01 inH2O 20.07 0.01 mmH2O...
  • Page 40 8.3. Range of Air Velocity Air Velocity Range Resolution Accuracy ±2.5% of reading 1.00-80.00 0.01 (meter per second) at 10.00 m/s ft/min 200-15733 (feet per minute) km/h 3.6-288.0 accuracy is function (kilometers per hour) of velocity and duct size 2.24-178.66 0.01 (miles per hour) Knots...

  • Page 41: Error Codes

    8.5. Range of Temperature Range Resolution Accuracy °C 0 to 50.0 °C ±1.0 °C °F 32.0 to 122.0 °F ±2.0 °F 9. Error Codes An error message will appear on the display if the meter fails an internal diagnostic test. And it will freeze all the buttons.
  • Page 42 This manual considers the latest technical knowing. Technical changings which are in the interest of progress reserved. We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 08/2021 Th/Ho./Mi./Ehr.
  • Page 44 PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49 (0) 4102 97398-80 +49 (0) 4102 97398-99   info@peaktech.de www.peaktech.de...
