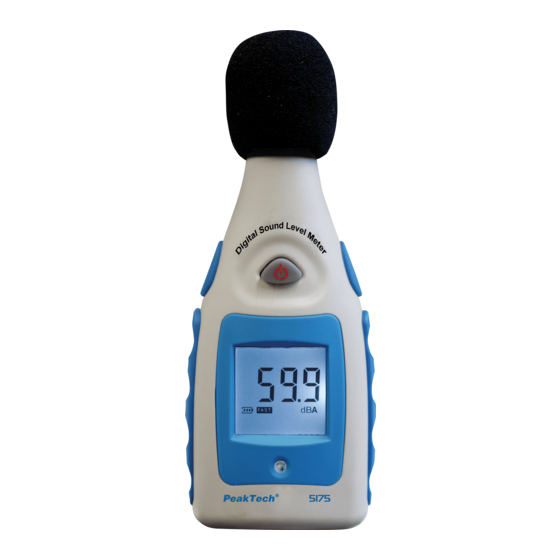

- Page 1 PeakTech 5175 ® Bedienungsanleitung / Operation Manual Digital Schalpegelmessgerät Digital Sound Level Meter...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität. Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen: Warnhinweise am Gerät unbedingt beachten. -
Page 3: Technische Merkmale
Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. Einführung Dieser kompakte Schallpegelmesser ist für die Messung von... -
Page 4: Technische Daten
3. Technische Daten 5-stellige LCD-Anzeige mit Anzeige Hintergrundbeleuchtung Messbereich 40 dB bis 130 dBA Bewertung 31.5 Hz … 8.5 kHz Frequenzbereich Linearität 50 dB Fast (125 ms) Messfolge Slow (1 s) Genauigkeit +/- 1.5 dB ½ Zoll – Mikrofon Elektret Kondensator-Mikrofon Selbstkalibrierung 10 Sek. - Page 5 4. Bedienelemente und Anschlüsse am Gerät Windschutz / Mikrofon Ein-/Aus-Schalter Fast/Slow Umschalter MAX/MIN Umschalter LED für Alarmfunktion Messwertanzeige Batteriefach (Rückseite) Gewinde für Stativ (Rückseite)
-
Page 6: Bedienung
4.1 Anzeigesymbole Das Symbol zeigt den Batterieladezustand an. Eine leere Batterie muss baldmöglichst ausgetauscht werden und beeinflusst das Messergebnis FAST Schnelle Messfolge SLOW Langsame Messfolge OVER Überbereichsanzeige Anzeige erneuert sich nur bei neuem Maximalwert Anzeige erneuert sich nur bei neuem Minimalwert Automatische Abschaltung deaktiviert Messeinheit –... - Page 7 6. Messbetrieb Allgemein: Schalten Sie das Gerät über die ON-Taste (2) ein. Drücken Sie die „FAST/SLOW“-Taste (3), um die gewünschte Zeitbewertung umzuschalten. Drücken Sie die „MAX/MIN“-Taste (4), um in den Maximalwert- Modus umzuschalten. Die Messanzeige erneuert sich nun nur noch, wenn aktuelle Messwert...
- Page 8 7. Alarmfunktion 1.) Taste " " drücken, um das Gerät einzuschalten. Drücken Sie die Taste "MAX / MIN" 3 mal. In der LCD-Anzeige erscheint "OVER". Das Gerät befindet sich nun im MAX-Alarmmodus (Abb. 4). Wenn der Schallpegel über dem eingestellten Wert erkannt wird, gibt das Gerät je nach Einstellung ein akustisches und visuelles Signal (LED blinkt) aus.
- Page 9 2.) Alarm dB Wert einstellen und Alarm Modus wählen: Drücken Sie die Taste " ", um das Gerät einzuschalten. Drücken Sie die Taste "MAX/MIN" 2 Mal, danach drücken und halten Sie die MAX/MIN-Taste bis die Anzeige einen stabilen Wert anzeigt. Drücken Sie die Taste "FAST/SLOW", um den Alarmwert einzustellen (40- 130dB), um die Alarmwerte von 0.1dB zu erhöhen.
-
Page 10: Auswechseln Der Batterie
8. Auswechseln der Batterie Bei Aufleuchten des -Symbols muss die Batterie gewechselt werden. Öffnen Sie das Gerät an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. - Page 11 8.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Page 12 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 04/2017/MP -11-...
-
Page 13: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility). The following safety precautions must be observed before operation. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever: Comply with the warning labels and other info on the equipment. - Page 14 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild householder cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. Introduction This compact sound level meter is designed for the measurement of sound sources in decibels by A-weighting (dBA), which is based on the human ear.
-
Page 15: Specifications
3. Specifications Display 5-digit LCD Measurement Range 40 dB bis 130 dBA Weighting 31.5 Hz … 8.5 kHz Frequency Range Linearity 50 dB Fast (125 ms) Measuring Rate Slow (1 s) Accuracy +/- 1.5 dB ½ in – Electret Condenser Microphone Self calibration time 10 Sek. -
Page 16: Panel Description
4. Panel Description 1) Wind shield / microphone 2.) ON/OFF - Power switch 3.) Fast/Slow Switch 4.) MAX/MIN Switch 5.) LED for Alarm function 6.) Meas. value display 7.) Battery compartment (rear) 8.) Thread for tripod (rear) -15-... - Page 17 4.1. Display Symbols This icon indicates the battery-charge status. An empty battery must be replaced as soon as possible and affect the measurement results negatively FAST Fast time weighting SLOW Slow time weighting OVER Over-range indication Display keeps highest maximum value Display keeps lowest minimum value Auto-Power-Off deactivated Measurement unit Decibel in A-weighting...
-
Page 18: Performing Measurement
6. Performing Measurement General: Turn off the machine using the ON button (2). Press the "FAST / SLOW" button (3) to switch the desired term evaluation. Press the "MAX / MIN" button (4) to switch to the maximum value mode. The meter is now renewed only if the current measured value exceeds the highest previous reading. - Page 19 7. Alarm dB function 1.) Press “ ”-key to power on. Press the “MAX/MIN” –key 3 times, LCD display “OVER”. The unit is into MAX, alarm mode (Fig. 4). When the sound level will be detect over the set value, the unit will alarm &...
- Page 20 2.) Alarm Set the dB value and select the alarm mode: Press the " MAX/MIN" button to turn the unit on. Press the "MAX/MIN" button twice, then press and hold the MAX/MIN button until the display shows a stable value. Press the "FAST/SLOW"...
-
Page 21: Battery Replacement
8. Battery Replacement If the sign “ ” appears on the LCD display, it indicates that the battery should be replaced. Remove screws on the back cover and open the case. Replace the exhausted battery with new battery. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the - for this being supposed - collective container. - Page 22 8.1. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
- Page 23 We recommend to calibrate the unit again, after one year. ® © PeakTech 04/2017/MP PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
