Summary of Contents for PeakTech 5065

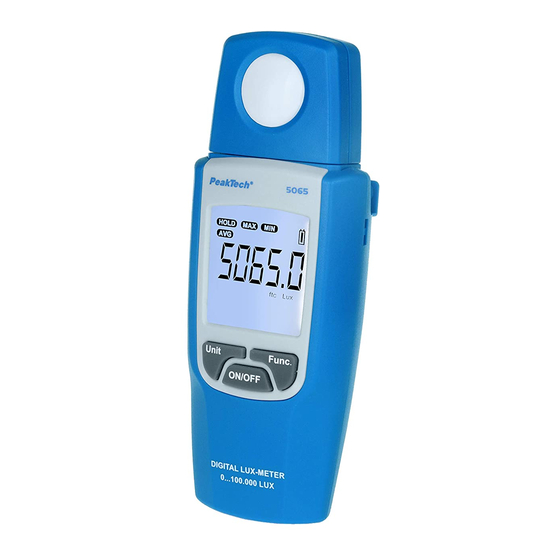

- Page 1 ® PeakTech 5065 Digital Lux-Messgerät / Digital Lux Meter Bedienungsanleitung/ Operation Manual...
-
Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes
Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagetische Kompatibilität), entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Inbetriebnahme Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen: Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. -
Page 3: Technische Merkmale
Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel. Vermeiden jegliche Nähe explosiven entflammbaren Stoffen. Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen qualifizierten Service-Technikern durchgeführt werden Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, eine... -
Page 4: Technische Daten
2. Technische Daten Anzeige: 5 ½ -stellige LCD-Anzeige; max. Anzeige: 100000 Überbereichsanzeige: „OL“ wird in der Anzeige dargestellt Batteriezustandsanzeige : leuchtet bei ungenügender Batteriespannung Messfolge: 2 x pro Sekunde, typisch Messbereiche: 0 … 100000 Lux (lm/m²) 0 … 9290 ftc (lm/ft²) Genauigkeit: +/- 4% v.M. -
Page 5: Bedienelemente Am Gerät
3. Bedienelemente am Gerät Fotosensor: langlebige Silicium Fotodiode 5 ½ stellige Flüssigkristall (LCD) Anzeige Unit-Taste: Zum Umschalten der Messeinheit bzw. Ein-/Ausschalten der Hintergrundbeleuchtung Func.-Taste: Umschalten verschiedenen Messmodi ON/OFF-Taste: zum Ein- und Ausschalten des Geräts... - Page 6 4. Messbetrieb Schalten Sie das Gerät mit der ON/OFF-Taste ein Die Schutzkappe vom Fotosensor entfernen (nach oben abziehen) • Die Unit-Taste betätigen um die gewünschte Messeinheit auszuwählen (LUX oder ftc) • Um die Hintergrundbeleuchtung der LCD-Anzeige einzuschalten, Unit-Taste für 2 Sek. gedrückt halten. Zum Ausschaltern der Hintergrundbeleuchtung Unit- Taste erneut 2 Sek.
- Page 7 4.2. Empfohlene Lux-Werte für unterschiedliche Umgebungen bzw. Arbeitsplätze: Lux - Wert Umgebung / Arbeitsplatz Büros Empfangsräume 200 – 750 allgemeine Bürotätigkeiten 700 – 1500 Zeichenräume / -arbeiten 1000 – 2000 Fabriken / Fertigungsstätten Verpackungsräume/Eingangshallen 150 – 300 Visuelle Inspektionen im Produktionsbereich 300 –...
-
Page 8: Wartung
5. Wartung Vor dem Austauschen der Batterie Gerät ausschalten. 5.1. Batterie austauschen Bei Aufleuchten des BAT-Symbols muss die Batterie gewechselt werden. Öffnen Sie das Gerät an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterien sind Sondermüll... - Page 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. © PeakTech® 09/2012/pt/Sch/pt...
-
Page 10: Safety Precautions
Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) as amended by 2004/22/EC (CE-Marking). The following safety precautions must be observed before operation. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever: Comply with the warning labels and other info on the equipment. - Page 11 Opening the equipment and service- and repair work must only be performed by qualified service personnel. Measuring instruments don’t belong to children hands. Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild householder cleanser. Ensure that no water gets inside the equipment to Prevent possible shorts and damage to the equipment.
-
Page 12: Specifications
2. Specifications Display: 5 ½ Counts; max. Displayed Value: 100000 Overrange: „OL“ is displayed Low battery indication: displayed when battery voltage drops below the operating level Measurement rate: 2 times per second, nominal Measuring Range: 0 … 100000 Lux (lm/m²) 0 …... -
Page 13: Panel Description
3. Panel Description 1.) Photo detector: Long- life Silicium photo diode 2.) 5 1/2 digit Liquid Crystal Display 3.) Unit-key: To switch the Measurement units and on/off the backlight 4.) Func.-key: To switch between the several measurement Modes 5.) ON/OFF-key: To power on/off the unit -12-... - Page 14 4. Operating Instruction Activate the unit by pressing ON/OFF-key Remove the protection cover from the photo-diode (pull off upwards) • Press the Unit-key to switch between the two measurement units (LUX or ftc) • To switch on the LCD-backlight press and hold the Unit- button for 2 sec., to turn off the backlight press and hold the Unit-button for 2 sec.
- Page 15 4.2. Recommended LUX-values for various environments respectively workplaces Locations Office Conference, Reception room 200 – 750 Clerical work 700 – 1500 Typing drafting 1000 – 2000 Factory Packing work, Entrance passage 150 – 300 Visual work at production line 300 – 750 Inspection work 750 –...
-
Page 16: Maintenance
5. Maintenance Battery replacement should only be done if power is off. 5.1. Battery Replacement If the sign “BAT” appears on the LCD display, it indicates that the battery should be replaced. Remove screws on the back cover and open the case. Replace the exhausted battery with new battery. - Page 17 Batteries, which contain harmful substances, are marked with the symbol of a crossed-out waste bin, similar to the illustration shown left. Under the waste bin symbol is the chemical symbol for the harmful substance, e.g. „Cd“ for cadmium, „Pb“ stands for lead and „Hg“...
- Page 18 We herewith confirm that the unit is calibrated by the factory according specifications technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 12/2012/pt/Sch/pt PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
