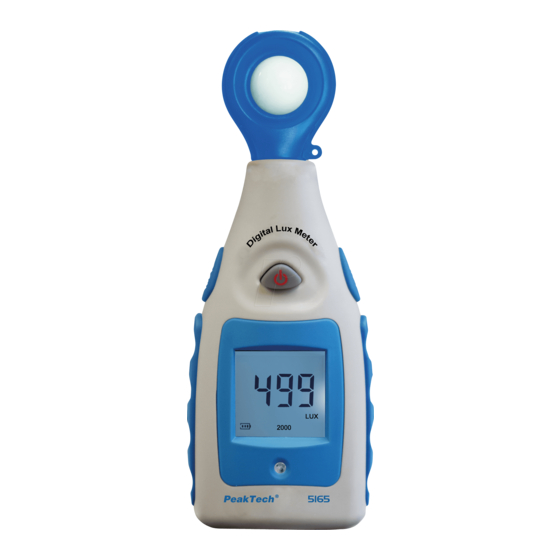

PeakTech 5165 Operation Manual
  1. Manuals
  2. Brands
  3. PeakTech Manuals
  4. Measuring Instruments
  5. 5165
  6. Operation manual

PeakTech 5165 Operation Manual

Digital lux
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PeakTech
5165
®
Bedienungsanleitung /
Operation Manual
Digital Lux Meter

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5165 and is the answer not in the manual?

Questions and answers

Related Manuals for PeakTech 5165

Summary of Contents for PeakTech 5165

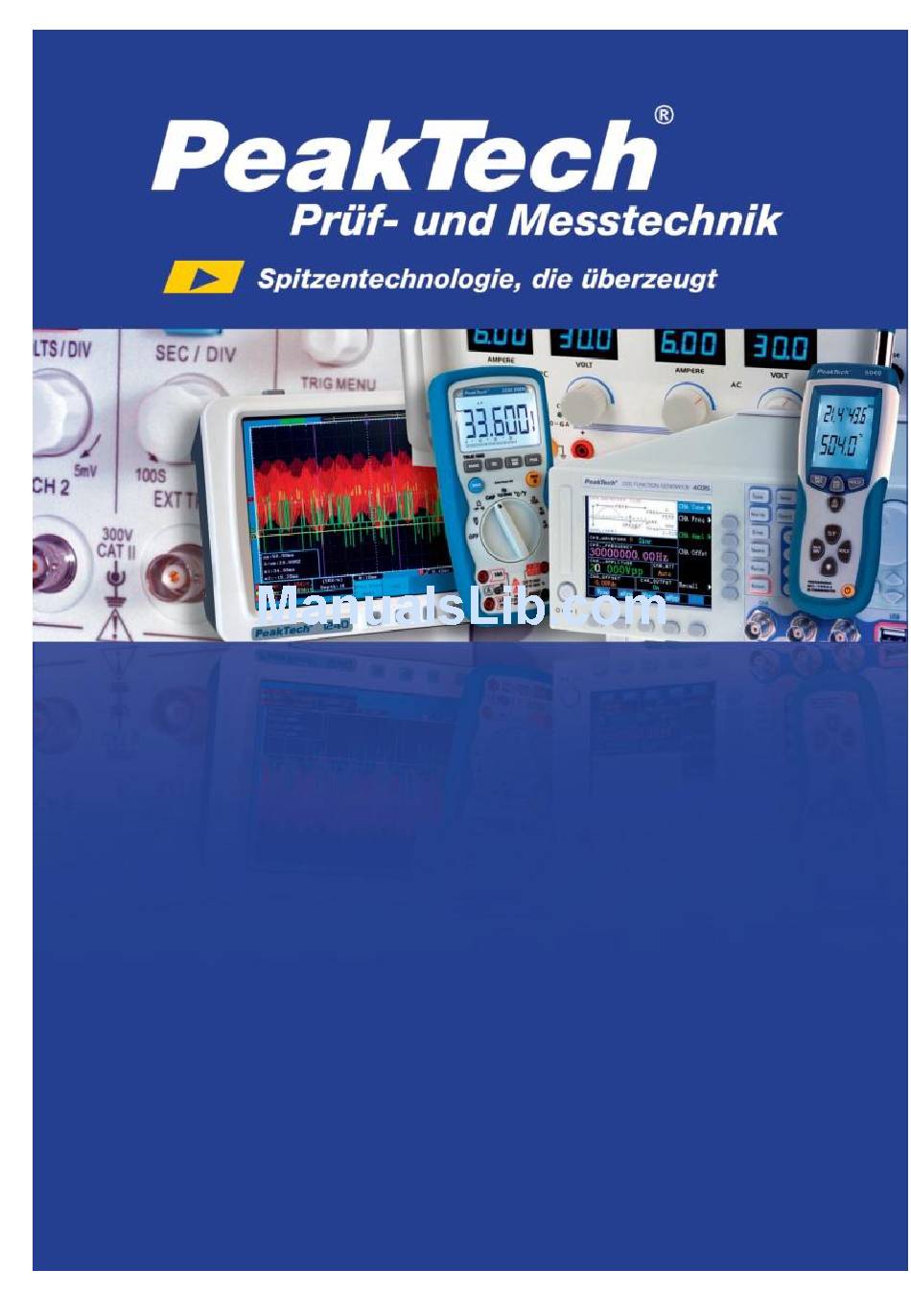

  • Page 1 PeakTech 5165 ® Bedienungsanleitung / Operation Manual Digital Lux Meter...

  • Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität). Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind Ansprüchen jeglicher Art ausgeschlossen: Warnhinweise am Gerät unbedingt beachten.

  • Page 3: Technische Merkmale

    Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. Einführung Dieses entwickelte...

  • Page 4: Technische Daten

    3. Technische Daten LCD-Anzeige mit automatischer Anzeige Hintergrundbeleuchtung 2000 Lux Messbereiche 20000 Lux 200000 Lux 1 Lux (2000) Auflösung 10 Lux (20000) 100 Lux (200000) (< 10k Lux) +/- 4 % v. M. +/- 5 % Genauigkeit (> 10k Lux) Skalenendwert Kalibriert mit Standard-Glühlampe mit einer Farbtemperatur von 2856 K...
  • Page 5 4. Bedienelemente und Anschlüsse am Gerät 1.) Lichtsensor / Photodiode 2.) ON - Einschalter 3.) Messbereich Umschalttaste 4.) MAX/MIN, HOLD-Taste 5.) Helligkeitssensor (für Hintergrundbeleuchtung) 6.) Messwertanzeige 7.) Batteriefach (Rückseite) 8.) Gewinde für Stativ (Rückseite)

  • Page 6: Bedienung

    4.1 Anzeigesymbole Das Symbol zeigt den Batterieladezustand an. Eine leere Batterie muss baldmöglichst ausgetauscht werden und beeinflusst das Messergebnis HOLD Data-Hold: Zeigt die aktivierte Messwerthaltefunktion Anzeige erneuert sich nur bei neuem Maximalwert Anzeige erneuert sich nur bei neuem Minimalwert 2000 ausgewählter Messbereich 20000 200000...
  • Page 7 5.1 Messung in lm/ft² Halten Sie die „Range“ Taste gedrückt und drücken Sie dann die Taste “ON”, um das Gerät einzuschalten und gleichzeitig auf lm/ft² umzuschalten. Wählen Sie den Messbereich über die RANGE-Taste (3) an der Geräteseite. Die drei möglichen Messbereiche sind: Messbereich Anzeige Auflösung...
  • Page 8 6. Messbetrieb Allgemein: Zum „Einfrieren“ des aktuellen Messwertes, „MAX/MIN – HOLD“-Taste drücken. Anzeige stoppt Aktualisierung der Messwerte und zeigt das Symbol “HOLD”. Drücken Sie die „MAX/MIN – HOLD“-Taste erneut, um in den Maximalwert-Modus umzuschalten. Die Messanzeige erneuert sich nun nur noch, wenn der aktuelle Messwert den höchsten vorausgehenden Messwert übersteigt.

  • Page 9: Auswechseln Der Batterie

    7. Auswechseln der Batterie Bei Aufleuchten des -Symbols muss die Batterie gewechselt werden. Öffnen Sie das Batteriefach an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden.
  • Page 10 7.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
  • Page 11 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 10/2016/MP -10-...

  • Page 12: Safety Precautions

    1. Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility). The following safety precautions must be observed before operation. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever: Comply with the warning labels and other info on the equipment.
  • Page 13 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild householder cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. Introduction This newly developed instrument measures the current humidity, as well as the current air temperature installed a set of sensors for fast and accurate evaluation of the measurement results.

  • Page 14: Specifications

    3. Specifications Display LCD with automatic backlight 2000 Lux Measurement 2000 to 20000 Lux Range 20000 to 200000 Lux 1 Lux (2000) Resolution: 10 Lux (20000) 100 Lux (200000) Sample rate 1.5 x Second, typically < 10k Lux +/- 4 % rdg. Accuracy >...

  • Page 15: Panel Description

    4. Panel Description 1) Light Sensor / Photo Diode 2.) ON - Power switch 3.) Range Switch 4.) MAX/MIN, HOLD-Switch 5.) Brightness sensor (backlight) 6.) Measured value display 7.) Battery compartment (rear) 8.) Thread for tripod (rear) -14-...
  • Page 16 4.1. Display Symbols This icon indicates the battery-charge status. An empty battery must be replaced as soon as possible and affect the measurement results negatively HOLD Data-Hold: Keeps the current value in display Display keeps highest maximum value Display keeps the lowest minimum value 2000 Selected measurement range 20000...
  • Page 17 5.1 Messurment in lm/ft² Press and hold the "Range" button while pressing the "ON" button once to switch the device on and change to lm/ft² at the same time. Select the measuring range with the RANGE-key (3) on the side of the unit The three possible measurement ranges are: Range Display...

  • Page 18: Performing Measurement

    6. Performing Measurement General: To "freeze" the current reading, press "MAX / MIN - HOLD" button. The display stops updating the measured values and displays the "HOLD" symbol. Press the "MAX / MIN - HOLD" button again to switch to the maximum value mode.

  • Page 19: Battery Replacement

    7. Battery Replacement If the sign “ ” appears on the LCD display, it indicates that the battery should be replaced. Remove the back cover and open the battery compartment. Replace the exhausted battery with new battery. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the - for this being supposed - collective container.
  • Page 20 7.1. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
  • Page 21 We recommend to calibrate the unit again, after one year. ® © PeakTech 10/2015/MP. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany   +49-(0) 4102-42343/44 +49-(0) 4102-434 16  ...
