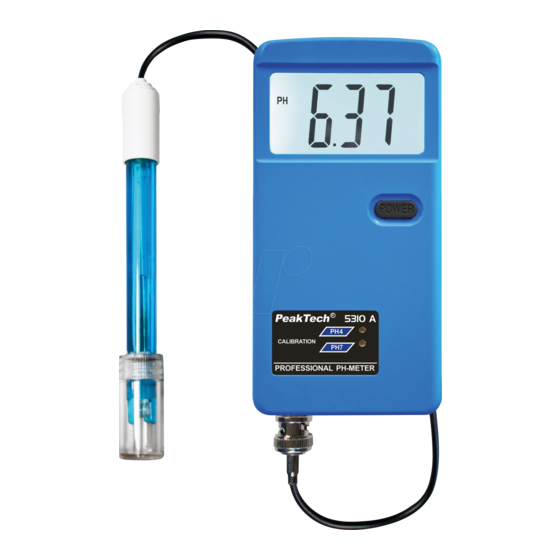

PeakTech 5310 A Operation Manual

Ph meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
5310 A
PeakTech
PH Messgerät /
PH Meter
Bedienungsanleitung /
Operation Manual
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 5310 A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PeakTech 5310 A

Summary of Contents for PeakTech 5310 A

  • Page 1  5310 A PeakTech PH Messgerät / PH Meter Bedienungsanleitung / Operation Manual...
  • Page 2 1. Sicherheitshinweise Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union zur CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS).Verschmutzungsgrad 2. Betriebssicherheit Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

  • Page 3: Spezifikationen

    1.1. Merkmale:  Digitales PH-Wert-Messgerät für allgemeine Anwendungen  Einfache Bedienung und kompakte Abmessungen  Große, 3 ½-stellige LCD-Anzeige  Einstellbar durch Potentiometer (pH4 / pH7)  Anwendungsbereiche: Schul- Ausbildungsbetrieb, Wartung, Produktion, Labor und in der Qualitätskontrolle anwendbar 2. Spezifikationen 3 ½-stellige LCD-Anzeige max.
  • Page 4 3. Bedienelemente PH-Elektrode Behälter für Reinigungs – oder Kalibrierlösung BNC-Anschluss für PH-Elektrode Batteriefach Potentiometer für PH-7 Abgleich Potentiometer für PH-4 Abgleich Ein-/Aus-Schalter Anzeige...
  • Page 5 4. Messverfahren 4.1. pH Messung Nach der Kalibrierung des Messgeräts und der pH-Elektrode ist das Gerät zur Messung bereit. 1.) Verbinden Sie die Elektrode mit dem BNC-Anschluss des Gerätes. 2.) Entfernen Sie die Schutzkappe von der Elektrode. 3.) Schalten Sie das Messgerät durch Drücken der EIN/AUS-Taste ein. 4.) Tauchen Sie die pH-Elektrode in die zu messende Lösung ein.
  • Page 6 4.2. Kalibrierung Zur Kalibrierung wird eine Standard Pufferlösung pH6.86, pH4.01 und pH 9,18 benötigt, welche bei Fachhändlern bezogen werden kann. Tauchen Sie die Elektrode in eine Standard-Phosphatpufferlösung mit einem pH-Wert von 6,86 (bei einer Temperatur von 25 °C) und rühren Sie sie leicht um.

  • Page 7: Austausch Der Batterie

    5. Austausch der Batterie 1.) Entfernen Sie zum Austausch der Batterie die Batteriefachabdeckung auf der Rückseite des Gerätes. 2.) Nehmen Sie die alte Batterie heraus und setzen Sie eine neue Batterie (9V NEDA 1604 oder äquivalent) entsprechend der Polung ein. 3.) Setzen Sie die Abdeckung des Batteriefachs wieder auf.
  • Page 8 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Druckfehler und Irrtümer vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® PeakTech...

  • Page 9: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following directives of the European Union conformity: 2014/30/EU (electromagnetic compatibility), 2011/65/EU (RoHS). Pollution degree 2. To ensure safe operation of the equipment, the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever.

  • Page 10: Specifications

    1.1. Features  Digital bench PH meter, general purpose applications,  easy operation and compact size  Large 3 ½ - digit LCD display  Calibration and adjustments at pH4 & pH7 with potentiometers  Application: Education, School, Colleges, Laboratory, Industrial and Quality control 2.

  • Page 11: Front Panel Description

    3. Front Panel Description PH-Electrode containers designed for cleaning - or calibration buffer solution BNC-socket for PH-Electrode Battery compartment Potentiometer for adjustment of PH-7 Potentiometer for adjustment of PH-4 Power switch Display...

  • Page 12: Measurement Method

    4. Measurement method 4.1. pH measurement After calibrating the measuring device and the pH electrode, the device is ready for measurement. Connect the electrode to the BNC connector of the device. Remove the protective cap from the electrode. Switch the measuring device on by pressing the ON / OFF button. Immerse the pH electrode in the solution to be measured.
  • Page 13 4.2. Calibration For calibration, a standard buffer solution pH6.86, pH4.01 and pH 9.18 is required, which can be obtained from specialist dealers. Immerse the electrode in a standard phosphate buffer solution with a pH value of 6.86 (at a temperature of 25 ° C) and stir gently. Turn the trimmer pH7 with a screwdriver until the measured value corresponds to 6.86pH.
  • Page 14 6. Replacement of Battery Remove the battery cover on the rear side of the device. Take out the old battery and insert new 9V-battery (9V NEDA 1604 or equivalent) according to the polarity. Replace the battery compartment cover back on. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control.
  • Page 15 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2021 Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany   +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
