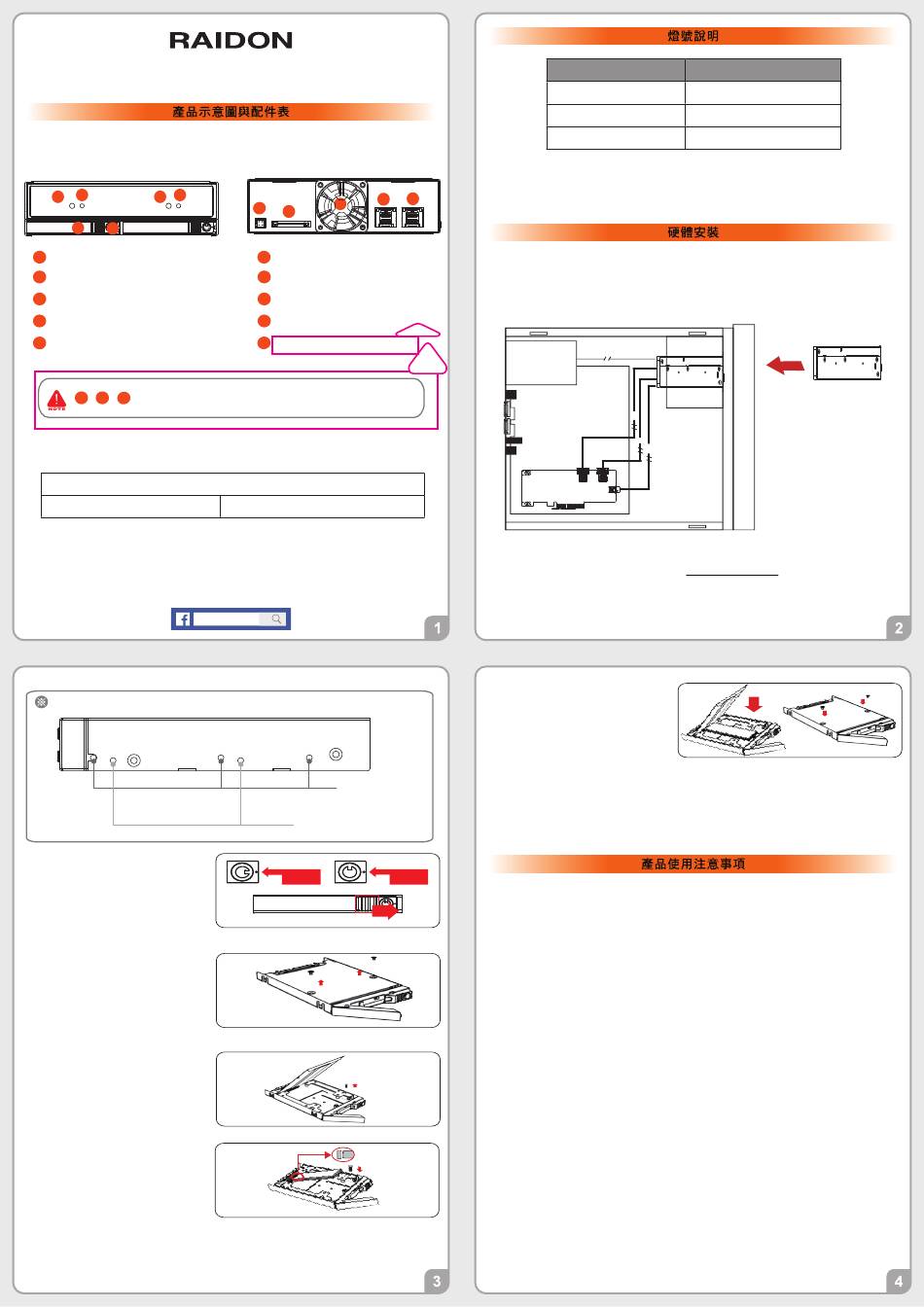

Raidon iU2300-U6P3 Quick Installation Manual

iU����-U�P� 快速安裝導引
iU����前視圖
A A
E D
RELEASE / HDD1
RELEASE / HDD2
B
C
HDD2 HDD1
LED 指示燈
A
硬碟抽取盒鎖及頂出按鍵
B
硬碟抽取盒把手
C
按鍵1(HDD1)
D
RELEASE
按鍵2(HDD2)
E
RELEASE
如搭配銳銨科技 的 PC05-U6P3 ( PCIe Card ) &
D E J PC05-U6P3P-I ( PCIe Card ) 則無需使用
打開包裝外盒後 ， 包裝內容應包含下列組件 ：
快速安裝導引
˙
SAS Cable & PCIE Card 不附在配件上,如有需求請另外選配購買 。
˙
請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的
經銷商或業務人員聯絡 。
˙
請前往官網 (www.raidon.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
銳銨科技
V0.2(Feb. 2024)
螺絲孔位說明
�. 請使用零件包內附的鑰匙開
鎖 ， 頂出按鍵向右推移,硬碟抽
取盒把手便會彈開 ， 即可取出 。
�. 抽出M.� 托盤組,取下上蓋的
�顆螺絲 。
�. 打開上蓋,取出螺絲。
�. 插入 M.� NVMe SSD 並鎖上
螺絲 。
iU����背視圖
F
H
J
I
PCIE(SAS 1 連接埠)(HDD1)
F
PCIE(SAS � 連接埠)(HDD2)
G
風扇
H
SATA 15Pin 電源輸入埠
I
Hot plug Switch 連接埠
J
產品本體
螺絲及鑰匙
與 �.�" 硬碟
螺絲孔位相同
與軟碟機螺絲孔位相同
Lock
註 � ： 依據使用的SSD會有不同的燈號狀態 。
註 � ： 如SSD有支援 ， 資料存取時LED有閃爍功能;如無支援 ，
G
請參照下列步驟，完成 iU���� 的硬體安裝:
�.
將主體裝置在機殼上 ， 連接相關連接線 ， 並確認固定螺絲是否鎖上 。
V0.2
電源
V0.2
主機版
PCIE Card
�. 蓋回上蓋 。
�. 鎖上螺絲 。
�. 安裝完成後請將抽取盒平移
放入主機內並關上把手 。
�. 安裝完成 。 開啟電源後請透過作業系統進行後續格式化設定 ， 完成硬碟
格式化後 ， 便可以進行資料的讀寫 。
Unlock
�. 強烈建議除了使用iU���� 的資料儲存功能外 ， 請針對重要資料備份到另一個儲
存裝置上或遠端備份 ， 雙重備份您重要的資料 。 若您儲存在iU���� 的資料損毀
或遺失 ， RADION 將不負任何的責任 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為
準 ； 任何的產品規格或相關資訊更新 ， 請您直接上 www.RAIDON.com.tw 網站
查詢 ， 或直接與您的業務聯絡窗口聯繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或
韌體 ， 請您聯絡supporting@raidon.com.tw ， 我們將儘速回覆您 。
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
狀態 硬碟燈號
紫燈恆亮 (註 �)
硬碟閒置
資料存取 紫燈閃爍
無SSD 紫燈恆亮
則無閃爍功能 。
IU����
SAS連接線
SAS連接線
Hot Plug連接線
內接主機殼示意圖
RAIDON 為 銳銨科技股份有限公司 旗下品牌之一
(註 �)
。
