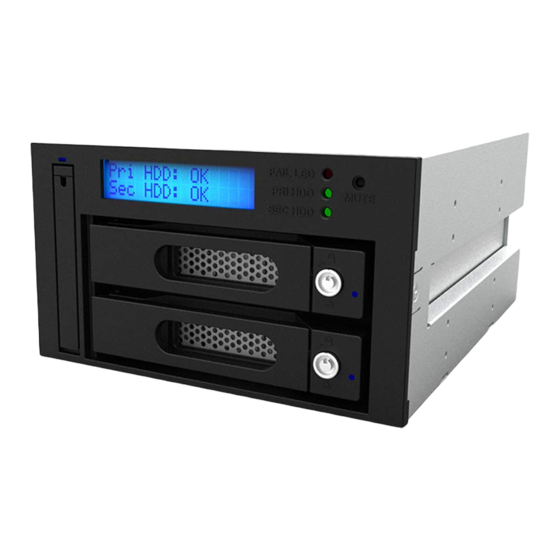

Raidon InTANK iR2623-S3 User Manual

Hide thumbs Also See for InTANK iR2623-S3:

Advertisement

Quick Links

Download this manual
InTANK
iR2623-S3
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the InTANK iR2623-S3 and is the answer not in the manual?

Questions and answers

Related Manuals for Raidon InTANK iR2623-S3

Summary of Contents for Raidon InTANK iR2623-S3

  • Page 1 InTANK iR2623-S3 User Manual...
  • Page 2 User Manual » InTANK iR2623-S3 User Manual ..............1 » InTANK iR2623-S3 產品使用說明 ............12 V1.1...

  • Page 3: Table Of Contents

    Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw...
  • Page 4 iR2623-S3 User Manual Front View 1. 2.5" HDD status indicator LED 2. 2.5" HDD tray ejector opening 3. 2.5" HDD tray ejector handle 4. LCD Display 5. LED of failure Alarm 6. Pri HDD status indicator 7. Sec HDD status indicator 8.

  • Page 5: Operating Information

    iR2623-S3 User Manual 2. Operating Information Operating Temperature : 0 ~ 40 °C (32 ~ 104 °F) Storage Temperature : -10 ~ 70 °C (14 ~ 158 °F) Line Voltage : 5V DC 3. Hardware Requirements and Precautions 1. Computers or servers with SATA I & SATA II & SATA III. 2.
  • Page 6 iR2623-S3 User Manual iR2623-S3 PD3500+ 45cm SATA Cable COM1 Power Supply Connector COM2 Internal RS232 Cable External RS232 Cable Internal Case ※ Note : 1. RS232 Port and RS232 Cable: Provides hardware status monitoring to industrial control system or IPC via RS232. 2.

  • Page 7: Computer Set Up

    iR2623-S3 User Manual 6. Computer Set Up When the hardware setup for IR2623-S3 is complete, you are now ready to turn the machine on. After the hardware installation is complete, the IR2623-S3 will be treated as one single hard drive. Set the hard drive to AUTO in the computer’s BIOS.

  • Page 8: Hard Disk Status On Lcd Screen

    iR2623-S3 User Manual 7. Hard Disk status on LCD screen 1. Booting and Normal status. IR2623 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. Over Temperature (≥50°C) Pri HDD : OK Sec HDD : OK 3. Fan Failure. Pri HDD : OK Sec HDD : OK 4.

  • Page 9: Data Rebuilding Operation

    iR2623-S3 User Manual 8. Data Rebuilding Operation The hard drive Hot Swap and Auto Rebuilding functions are available. Off-line Back up When the data is stored within IR2623-S3, the user can remove one of the hard drives from IR2623-S3 as back up drive for data such as system operation file, secured files, seldom modified files or image and music files.

  • Page 10: Gui Monitoring Software And Firmware Update Gui

    iR2623-S3 User Manual 9. GUI Monitoring Software and Firmware Update You can install GUI software to monitor the status of IR2623-S3. This can be done by installing software from CD. ※ The HDD1 equals to Pri HDD and HDD2 equals to Sec HDD. 1.
  • Page 11 iR2623-S3 User Manual 3. E-Mail Notify Configuring an e-mail address for notification of drive malfunctioning or being removed. 3-1 Setup 1). Insert “Outgoing” SMTP and e-mail name and address. 2). If it is passwords required, select the option “SMTP Login Authentication” and insert the passwords.
  • Page 12 iR2623-S3 User Manual 4. S.M.A.R.T. 5. About Indicates GUI Management Software version...

  • Page 13: Frequently Asked Questions

    iR2623-S3 User Manual 10. Frequently Asked Questions Unstable system after connecting IR2623-S3 After installing IR2623-S3, we are unable to start the computer or the computer can not locate IR2623-S3 upon startup. 1. Please check whether the readings on the IR2623-S3 LCD display screen appear normal. 2.
  • Page 14 User Manual » InTANK iR2623-S3 產品使用說明 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 InTANK iR2623-S3 產品。在您開始使用 iR2623-S3 產品 前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為 www.raidon.com.tw 準；任何產品規格或相關資訊更新請您直接到 網站查詢，本公司將不另⾏通知。 若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品有任何疑問，請您聯絡當地 www.raidon.com.tw 供應商或到 取得相關訊息。 本手冊相關產品內容歸 銳銨科技股份有限公司 版權所有 目錄索引 1. 產品外觀及包裝內容 2. 環境需求 3. 硬體需求與注意事項 4. 硬體安裝...
  • Page 15 iR2623-S3 User Manual 正面與背面示意圖 1. 2.5" 硬碟讀取燈 2. 2.5" 硬碟鑰匙孔 3. 2.5" 硬碟抽盒把手 4. 液晶顯示面板 5. 故障顯示燈 6. 主硬碟狀態指示燈 7. 次硬碟狀態指示燈 8. 靜音按鍵 9. 3.5" 硬碟抽盒把手 10. 硬碟卡榫按鍵 11. 主硬碟讀取燈 12. 次硬碟讀取燈 13. 散熱風扇 14. RAID 模式設定 15. RS232 埠 16.
  • Page 16 2. 具備 SATA I、SATA II 或 SATA III 介面的硬碟。 3. 強烈建議使用 iR2623-S3 前先設定好 RAID 模式 ( 預設值是 RAID 1)。 4. 本系統允許使用不同廠牌的硬碟。但如果要獲得更好的效能，我們強烈建議使用相同廠牌型號的硬 碟。 5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 6. 硬碟格式化後，iR2623-S3 的總使用儲存容量或許會與硬碟容量加總後的有所不同。 7. 強烈建議除了使用 iR2623-S3 系列的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或 遠端備份，雙重備援您重要的資料。若您儲存在 iR2623-S3 系列的資料損毀或遺失，RAIDON 將 不負任何的責任。 注意： 一旦使用模式確認後 , 使用相同的硬碟進⾏模式切換將會導致資料遺失 . 如果需要進⾏模 式變更 , 請於變更前先進⾏資料備份。 4. 硬體安裝 請參照以下步驟完成硬體安裝...
  • Page 17 iR2623-S3 User Manual iR2623-S3 PD3500+ 45cm SATA Cable COM1 Power Supply Connector COM2 Internal RS232 Cable External RS232 Cable Internal Case ※ Note : 1. RS232 埠與 RS232 線：提供工控系統或是工業電腦透過 RS232 監控硬碟狀態。 2. 我們不建議使用者在未經授權的情況下自⾏拆卸系統。如未經授權自⾏拆卸所導致的損毀將不在保固之列 。 3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。 5. 設定 RAID 層級 請透過機器後面的...
  • Page 18 iR2623-S3 User Manual 6. 電腦安裝 當 iR2623-S3 的硬體安裝完成，即可準備進⾏⾏開機動作 . 硬體安裝完成後，將 BIOS 的硬碟偵測設定為自動，iR2623-S3 將會被視為如同一顆硬碟一般。 當電腦開機後，系統會顯示下列偵測訊息 : 1. 安裝在 iR2623-S3 中的硬碟能夠被 Windows 的裝置管理員偵測到。 2. 使用 iR2623-S3 前，使用者可以透過磁碟管理選擇硬碟的格式。 到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用 iR2623-S3。如果使用上仍有問題， 請參閱附件的 Q&A。...
  • Page 19 iR2623-S3 User Manual 7. LCD 訊息顯示 1. 開機與正常待機狀態 IR2623 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. 溫度過高 (≥50° C) Pri HDD : OK Sec HDD : OK 3. 風扇故障 Pri HDD : OK Sec HDD : OK 4.
  • Page 20 iR2623-S3 User Manual 8. 資料重建功能說明 具備硬碟熱抽拔與自動資料重建功能。 離線備份。當資料儲存在 iR2623-S3 後，使用者可以移除其中一顆硬碟當作資料備份碟，確保相關資 料例如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放 回 IR2623-S3 執⾏自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。 當 IR2623-S3 中的其中一顆硬碟損毀，系統會透過 LCD 顯示幕與監控軟體發出警示。使用者可以在 系統仍在運作下，無需關掉機機器即可將損毀的硬碟取出。一但替換損毀硬碟後，IR2623-S3 即會在 不影響系統運作的情況下自動開始進⾏資料重建，使用者也無需對 IR2623-S3 下任何指令。 當 IR2623-S3 偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD 螢幕會顯示以下訊息 : RAID-1 degraded Pri : X Sec : O 當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD 螢幕會顯示以下訊息 : Pri HDD : OK Pri HDD :Insert Sec HDD : Insert Sec HDD : OK...
  • Page 21 iR2623-S3 User Manual 9. GUI 功能說明與韌體更新 使用者可以透過光碟來安裝 GUI 軟體，藉此監控 IR2623-S3 的狀態。 ※ HDD1 等於 Pri 硬碟，HDD2 等於 Sec 硬碟。 1. 系統狀態 GUI 會自動偵測 IR2623-S3 並且顯示相關資訊 . 2. 韌體升級 使用者可以透過此 GUI 進⾏韌體升級。只需簡單的點選 "Load" 指定韌體檔案位置後即可進⾏升級。 升級過程或許需要重新啟動系統來完成整個升級程序。 ※ 注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進⾏韌體升級。...
  • Page 22 iR2623-S3 User Manual 3. E-Mail 通知 設定 e-mail 帳號來收取系統問題或被移除通知。 3-1 設定 1). 填入 e-mail 相關名稱與完整位置，以及 SMTP 的相關資訊。 2). 如果需要密碼，請勾選”SMTP Login Authentication”並輸入密碼 。 3). 相關資訊填寫完成後，點選“OK”。 ※ 設定過程中，系統必須維持在正常運作狀態。 3-2 硬碟損毀 / 裝置被移除 1). 在 E-Mail Address 欄位填入要收取通知的 e-mail，點選“+”即可增加另一組。( 最多可填 入 10 組 e-mail) 2).
  • Page 23 iR2623-S3 User Manual 4. S.M.A.R.T. 5. 關於 GUI 軟體版本...
  • Page 24 iR2623-S3 User Manual 10. 常見問題 連接 IR2623-S3 後系統不穩定 安裝完 IR2623-S3 後，電腦無法開機或是電腦認不到 IR2623-S3。 1. 請確認 IR2623-S3 上的 LCD 螢幕顯示正常。 2. 請確認 SATA 線有正確的跟電腦連接且硬碟是可正常運作。 3. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體 上相容性問題，請連繫我們的客服部門。 使用時，電腦運作正常但是 IR2623-S3 的存取效能不正常。 請確認 IR2623-S3 是否正在資料重建。 1. 請確認所使用的連接線長度，是否所使用的 SATA 線太長以及是否合乎標準規範。 2. 如果線材的長度與規格都沒問題，請關閉 IR2623-S3 並取出其中的硬碟。直接接硬碟連接到 電腦並進⾏檢測，有可能是硬碟中的壞軌導致。 硬碟損毀...
