- Page 1 InTANK iR2622S User Manual...
-
Page 2: Table Of Contents
User Manual » InTANK iR2622S User Manual ..............1 1. Package Contents and Product Views ......1 2. Operating Information ............3 3. Hardware Requirements and Precautions ......3 4. Hardware Installation Procedure ........4 5. Computer Set Up ...............5 6. Hard Disk status on LCD screen ........6 7. -
Page 3: Intank Ir2622S User Manual

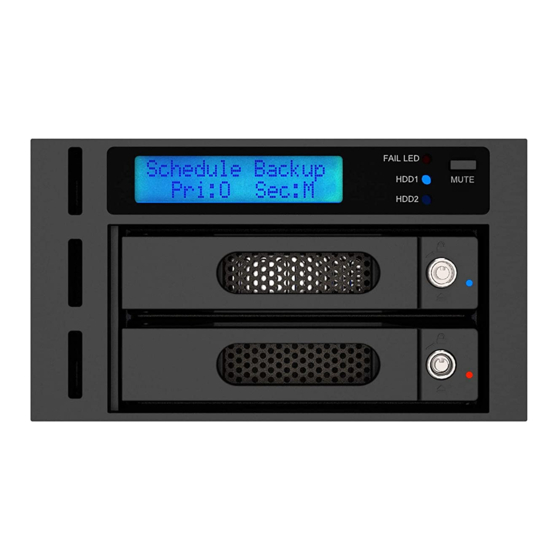

Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw for further information. - Page 4 iR2622S User Manual Product View 1. LCD Display 2. LED of failure Alarm 3. Pri. HDD (HDD 1) status indicator 4. Sec. HDD (HDD 2) status indicator 5. Mute Button 6. Removable drive tray 7. HDD tray key lock 8. HDD Access 1.
-
Page 5: Operating Information
RAIDON will not be responsible for any lost of data caused during the use of the unit or the recovery of the data lost. -
Page 6: Hardware Installation Procedure
3. To prevent the device from malfunction, please make sure the device is connected with a direct and dedicated power connection of a stable power input. 4. RS232 Port: For industrial control system or IPC to monitor the hardware status. More information, please contact your sales window or supporting@raidon.com.tw... -
Page 7: Computer Set Up
iR2622S User Manual 5. Computer Set Up When the hardware setup for iR2622S is complete, you are now ready to turn the machine on. After the hardware installation is complete, the iR2622S will be treated as one single hard drive. Set the hard drive to AUTO in the computer’s BIOS. -
Page 8: Hard Disk Status On Lcd Screen
User Manual 6. Hard Disk status on LCD screen 1. Booting and Normal status. RAIDON RAIDbox5 Schedule Backup vxxxxxx.x Pri : O Sec : R 2. Fan Failure Schedule Backup Pri : O Sec : R 3. Over Temperature (≥50°C) -
Page 9: Data Rebuilding Operation
iR2622S User Manual 7. Data Rebuilding Operation With hard disk hot-swappable and scheduled backup functions. Offline backup. After the data is stored in the iR2622S, the user uses the secondary hard disk (HDD 2) as a data backup disk to ensure the security of related data such as operating system files, encrypted files, less accessed files, and even audio and video files. -
Page 10: Gui Monitoring Software And Firmware Update
iR2622S User Manual 8. GUI Monitoring Software and Firmware Update Users can download the GUI software from the website to monitor the status of the iR2622S. ※ The HDD1 equals to Pri HDD and HDD2 equals to Sec HDD. 1. System Status This GUI will auto detects the connected iR2622S and reveals relative information accordingly. - Page 11 iR2622S User Manual 3. Firmware Upgrade You may update the Firmware via this GUI, simply click on “Load” button to locate the firmware file to proceed. After update is finished, you may restart the power properly to operate with newly updated firmware.
- Page 12 iR2622S User Manual 5. About Indicates GUI Management Software version...
-
Page 13: Frequently Asked Questions
iR2622S User Manual 9. Frequently Asked Questions Unstable system after connecting iR2622S After installing iR2622S, we are unable to start the computer or the computer can not locate iR2622S upon startup. 1. Please check whether the readings on the iR2622S LCD display screen appear normal. 2. -
Page 14: Intank Ir2622S 產品使用說明
User Manual » InTANK iR2622S 產品使用說明 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 InTANK iR2622S 產品。在您開始使用 iR2622S 系列產 品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時 為準；任何產品規格或相關資訊更新請您直接到 www.raidon .com.tw 網站查詢，本公司將不另行通知。 若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品有任何疑問，請您聯絡當地 供應商或到 www.raidon.com.tw 取得相關訊息。 本手冊相關產品內容歸 銳銨科技股份有限公司 版權所有 1. 產品外觀及包裝內容 打開包裝外盒後，包裝內容應包含下列組件： iR2622S iR2622S 產品本體 X1( 內含抽取盒 x2) SATA 線... -
Page 15: 環境需求
3. 硬體需求與注意事項 1. 電腦或伺服器具備 SATA I、SATA II 或 SATA III 介面。 2. 具備 SATA I、SATA II 或 SATA III 介面的硬碟。 3. 本系統允許使用不同廠牌的硬碟。 但如果要獲得更好的效能， 我們強烈建議使用相同廠牌型號的硬碟。 4. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備份，避免資料 遺失。 5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 6. 硬碟格式化後的可使用儲存容量會小於硬碟標示的容量。 7. 強烈建議除了使用 iR2622S 系列的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或 遠端備份，雙重備援您重要的資料。若您儲存在 iR2622S 系列的資料損毀或遺失，RAIDON 將不 負任何的責任。... -
Page 16: 硬體安裝
將附件中的連接線分別接到電腦與 iR2622S 的相關連接埠。( 參照以下圖面 ) iR2622S SATA連接線 iR2622S SATA 電源線 內接主機殼示意圖 ※ Note : 1. RS232 埠與 RS232 線：提供工控系統或是工業電腦透過 RS232 監控硬碟狀態。 2. 我們不建議使用者在未經授權的情況下自行拆卸系統。如未經授權自行拆卸所導致的損毀將不在保固之列 。 3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。 4. RS232 連接埠和 RS232 連接線 : 提供工控產業或 IPC 產業透過 RS232 進行硬體狀態偵測，如有需要可向銳銨銷售 / 客服人員 supporting@raidon.com.tw 索取相關資料。... -
Page 17: 電腦設定
iR2622S User Manual 5. 電腦設定 當 iR2622S 的硬體安裝完成，即可準備進行開機動作。 硬體安裝完成後，將 BIOS 的硬碟偵測設定為自動，iR2622S 將會被視為如同一顆硬碟一般。當電腦 開機後，系統會顯示下列偵測訊息 : 1. 安裝在 iR2622S 中的硬碟能夠被 Windows 的裝置管理員偵測到。 2. 使用 iR2622S 前，使用者可以透過磁碟管理選擇硬碟的格式。 到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用 iR2622S。如果使用上仍有問題，請 參閱附件的 Q&A。... -
Page 18: 訊息顯示
User Manual 6. 訊息顯示 1. 開機與正常待機狀態 RAIDON RAIDbox5 Schedule Backup vxxxxxx.x Pri : O Sec : R 2. 風扇故障 Schedule Backup Pri : O Sec : R 3. 溫度過高 (≥50 ° C) Schedule Backup Pri : O Sec : R 4. -
Page 19: 資料重建功能說明
iR2622S User Manual 7. 資料重建功能說明 具備硬碟熱抽拔與排程備份功能。 離線備份。當資料儲存在 iR2622S 後，使用者以次硬碟 (HDD 2) 當作資料備份碟，確保相關資料例 如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放回 iR2622S 執行自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。 當 iR2622S 中的其中一顆硬碟損毀，系統會透過 LCD 顯示幕與監控軟體發出警示。使用者可以在系 統仍在運作下，無需關掉機機器即可將損毀的硬碟取出。 當 iR2622S 偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD 螢幕會顯示以下訊息 : Schedule Backup Schedule Backup Pri : M Sec : R Pri : O Sec : M 當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD 螢幕會顯示以下訊息... -
Page 20: Gui 功能說明與韌體更新
iR2622S User Manual 8. GUI 功能說明與韌體更新 使用者可以從網站下載來安裝 GUI 軟體，藉此監控 iR2622S 的狀態。 ※ HDD1 等於 Pri 硬碟，HDD2 等於 Sec 硬碟。 1. 系統狀態 GUI 會自動偵測 iR2622S 並且顯示相關資訊 2. 排程備份 使用者可以透過此 GUI 進行排程備份。點選備份的週期再點選 "Setting" 即可完成設定。... - Page 21 iR2622S User Manual 3. 韌體升級 使 用 者 可 以 透 過 此 GUI 進 行 韌 體 升 級。 只 需 簡 單 的 點 選 "Load" 指 定 韌 體 檔 案 位 置 後 再 點 選 "Upgrade"...
- Page 22 iR2622S User Manual 5. 關於 GUI 軟體版本...
-
Page 23: 常見問題
iR2622S User Manual 9. 常見問題 連接 iR2622S 後系統不穩定 安裝完 iR2622S 後，電腦無法開機或是電腦認不到 iR2622S。 1. 請確認 iR2622S 上的 LCD 螢幕顯示正常。 2. 請確認 SATA 線有正確的跟電腦連接且硬碟是可正常運作。 3. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體 上相容性問題，請連繫我們的客服部門。 使用時，電腦運作正常但是 iR2622S 的存取效能不正常。 請確認 iR2622S 是否正在資料重建。 1. 請確認所使用的連接線長度，是否所使用的 SATA 線太長以及是否合乎標準規範。 2. 如果線材的長度與規格都沒問題，請關閉 iR2622S 並取出其中的硬碟。直接接硬碟連接到電 腦並進行檢測，有可能是硬碟中的壞軌導致。 硬碟損毀... - Page 24 www.raidon.com.tw...
