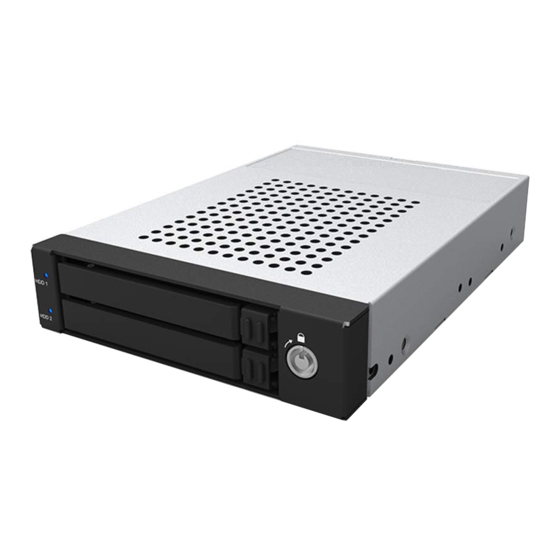

- Page 1 InTANK iR2771-S3 iR2772-S3 User Manual...
- Page 2 & iR2772-S3 User Manual » InTANK iR2771-S3 & iR2772-S3 User Manual ........1 » InTANK iR2771 -S3 & iR2772-S3 產品使用說明 ........10 V1.1...
-
Page 3: Table Of Contents
Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw for further information. -
Page 4: Operating Information
iR2771-S3 & iR2772-S3 User Manual Product View LED Indicators : Blue LED Red LED Buzzer Light On ─ ─ ─ ─ HDD Idle HDD Fail or Adsent ─ ─ Light On HDD Access Light On Blinking ─ ─ Rebuilding(Source) Light On ─ ─ ─ ─ Rebuilding(Target) ─ ─ Blinking ─ ─ 2. Operating Information Operating Temperature : 5 ~ 35 °C (41 ~ 95 °F) Storage Temperature : -20 ~ 47 °C (-4 ~ 116 °F) Line Voltage : 5V DC 3. -
Page 5: Hardware Installation Procedure
RAIDON will not be responsible for any lost of data caused during the use of the unit or the recovery of the data lost. - Page 6 iR2771-S3 & iR2772-S3 User Manual Mounting Positions ※ Step 3 Mount the hard drive onto the removable tray. Step 4 Re-insert the removable tray when completed and make sure the tray is securely inserted into the appropriate position. Step 5 When hardware installation is completed, you can turn on the power of the main unit to proceed with relevant settings and applications.
-
Page 7: Computer Set Up
iR2771-S3 & iR2772-S3 User Manual 5. Setting the Hard Drive Array Mode Please select the RAID mode with the jumper located at the back panel. The original default is RAID 1, still there are four pins at the back panel for RAID mode selection: to set the RAID 0 mode, set to . -
Page 8: Gui Monitoring Software And Firmware Update Gui
iR2771-S3 & iR2772-S3 User Manual At this point, the installation process is completely finished. The user can freely retrieve and save data to iR2771-S3 / iR2772-S3 just like retrieving and saving data to a regular hard drive. If the user experiences any abnormality during the operation, please refer to the trouble shooting Q&A section in Appendix. - Page 9 iR2771-S3 & iR2772-S3 User Manual ※ Caution : Any random firmware updates may cause device in malfunction, it is strongly suggested not to update device firmware if device is operating properly. 3. E-Mail Notify Configuring an e-mail address for notification of drive malfunctioning or being removed. 3-1 Setup 1).
- Page 10 iR2771-S3 & iR2772-S3 User Manual 4. S.M.A.R.T. 5. About Indicates GUI Management Software version...
-
Page 11: Frequently Asked Questions
iR2771-S3 & iR2772-S3 User Manual 10. Frequently Asked Questions Unstable system after connecting iR2771-S3 / iR2772-S3 After installing iR2771-S3 / iR2772-S3, we are unable to start the computer or the computer can not locate iR2771-S3 / iR2772-S3 upon startup. 1. Please check whether the SATA Cable connection cables are properly connected to the computer system and whether SATA drives are functioning normally. - Page 12 & iR2772-S3 User Manual 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 InTANK iR2771-S3 & iR2772-S3 產品。在您開始使用 iR2771-S3 &iR2772-S3 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實 際產品規格仍將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.raidon .com.tw 網站查 詢，本公司將不另行通知。 若您想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品 有任何疑問，請您聯絡當地供應商或到 www.raidon.com.tw 取得相關訊息。 本手冊相關產品內容歸 銳銨科技股份有限公司 版權所有 目錄索引 1. 產品外觀及包裝內容 2. 環境需求 3. 硬體需求與注意事項...
- Page 13 iR2771-S3 & iR2772-S3 User Manual 正面與背面示意圖 燈號一覽表 ： 藍色LED 紅色LED 蜂鳴器 硬碟閒置 恆亮 ─ ─ ─ ─ 無硬碟/硬碟故障 ─ ─ 恆亮 鳴叫 資料存取 恆亮 閃爍 ─ ─ 資料重建(來源) 恆亮 ─ ─ ─ ─ 資料重建(目標) ─ ─ 閃爍 ─ ─ 2. 環境需求 工作溫度 : 5 ～ 35 ℃ (41 ～ 95 ℉ ) 儲存溫度...
- Page 14 & iR2772-S3 User Manual 5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 6. 硬碟格式化後，iR2771-S3 / iR2772-S3 的總使用儲存容量或許會與硬碟容量加總後的有所不同。 7. 強烈建議除了使用 iR2771 / iR2772-S3 的資料儲存功能外，請針對重要資料備份到另一個儲存裝 置上或遠端備份，雙重備援您重要的資料。若您儲存在 iR2771 / iR2772-S3 的資料損毀或遺失， RAIDON 將不負任何的責任。 注意： 一旦使用模式確認後 , 使用相同的硬碟進行模式切換將會導致資料遺失 . 如果需要進行模 式變更 , 請於變更前先進行資料備份。 4. 硬體安裝 請參照下列步驟，完成 iR2771-S3 / iR2772-S3 的硬體安裝 : 步驟...
- Page 15 iR2771-S3 & iR2772-S3 User Manual...
- Page 16 iR2771-S3 & iR2772-S3 User Manual 5. 設定 RAID 層級 請透過機器後面的 jumper 來設定 RAID 層級。出廠預設值是 RAID 1。機器背面有四根 pin 腳用來設定 RAID 層級，若要設定 RAID 0 模式，請設定為 ；若要設定 RAID 1 模式，請設定為 。 1. RAID 1 模式 1). 將新的硬碟放入 iR2771-S3 / iR2772-S3 中。強烈建議您使用兩顆相同的硬碟，以便取得對等的 容量。如果兩顆硬碟的容量不同，iR2771-S3 / iR2772-S3 將會以小容量的硬碟為依據。 2).
- Page 17 iR2771-S3 & iR2772-S3 User Manual 7. GUI 功能說明與韌體更新 使用者可以透過光碟來安裝 GUI 軟體，藉此監控 iR2771-S3 / iR2772-S3 的狀態。 ※ HDD1 等於 Pri 硬碟，HDD2 等於 Sec 硬碟。 1. 系統狀態 GUI 會自動偵測 iR2771-S3 / iR2772-S3 並且顯示相關資訊 . 2. 韌體升級 使用者可以透過此 GUI 進行韌體升級。只需簡單的點選 “ Load ” 指定韌體檔案位置後即可進行升級。 升級過程或許需要重新啟動系統來完成整個升級程序。...
- Page 18 iR2771-S3 & iR2772-S3 User Manual 3. E-Mail 通知 設定 e-mail 帳號來收取系統問題或被移除通知。 3-1 設定 1). 填入 e-mail 相關名稱與完整位置，以及 SMTP 的相關資訊。 2). 如果需要密碼，請勾選 “ SMTP Login Authentication ” 並輸入密碼 。 3). 相關資訊填寫完成後，點選 “ OK ” 。 ※ 設定過程中，系統必須維持在正常運作狀態。 3-2 硬碟損毀 / 裝置被移除 1).
- Page 19 iR2771-S3 & iR2772-S3 User Manual 4. S.M.A.R.T. 5. 關於 GUI 軟體版本...
- Page 20 iR2771-S3 & iR2772-S3 User Manual 8. 常見問題 Q. 是否可以利用 RAID 1 功能來進行硬碟備份？ 可以，RAID 1 本身即鏡射功能，若您有硬碟需要利用 RAID 1 進行備份，請將存有資料硬碟放入 硬碟 1 (Source) 的位置，設定成 RAID 1 並完成開機後，再把新硬碟放入硬碟 2(Target) 的位置， 系統將會自動進行資料備份 (Rebuild)，當 iR2771-S3 / iR2772-S3 重建完成，兩個硬碟內就已經 是完全相同資料。 Q. 是否可以在 RAID 1 下使用單顆硬碟？ 可以，但是將會喪失原本 RAID 1 的資料安全功能，建議您在 RAID 1 模式下，應使用兩顆硬碟以 確保資料安全，在單顆硬碟下，RAID 1 將無法進行鏡射功能，一旦單一硬碟損毀則內部的資料將...
- Page 21 & iR2772-S3 User Manual www.raidon.com.tw...
