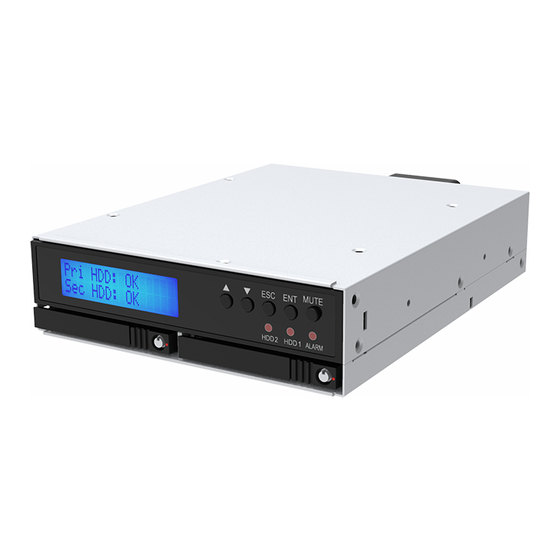

- Page 1 InTANK IR2025 User Manual...
-
Page 2: Table Of Contents
IR2025 User Manual » InTANK IR2025 User Manual ......1 1. Package Contents and Product Views ......1 2. Operation Information ............2 3. Hardware Requirements and Precautions ......2 4. Hardware Installation Procedure ........3 5. RAID Mode Setting ............4 6. Computer Setup ..............5 7. -
Page 3: Intank Ir2025 User Manual
User Manual had already been carefully verified before publishing, however, the actual product and its specification will be based upon the time of delivery from RAIDON. Any update to the product or its relevant information may be listed on www.raidon.com.tw . Product is subjected to change without prior notifications. -
Page 4: Operation Information
iR2025 User Manual Product View, Front and Back HDD2 HDD1 ALARM 1. LCD Display 6. Power/False Indicator 1. Cooling Fan 2. UP/DOWN Buttons 7. HDD Access Indicator 2. 3-pin Fan Connector 8. HDD Tray Handle 3. ESC Button 3. SATA Connector 9. -
Page 5: Hardware Installation Procedure
RAIDON will not be responsible for any lost of data caused during the use of the unit or the recovery of the data lost. -
Page 6: Raid Mode Setting
iR2025 User Manual Step 6 Install device into one of the CD-ROM bays with screws from the accessory kit. Then properly connect SATA cable and SATA power cable from your system to the device. iR2025 Power Supply iR2025 SATA Cable Mother board SATA Power Cable SATA Port... -
Page 7: Computer Setup
iR2025 User Manual 2. RAID 0 mode 1). Place two new hard drives into IR2025. We would strongly suggest you to use two identical hard drives to get the maximum memory capacity. And if the capacities of your two hard drives are difference, IR2025 only recognizes the memory capacity at the small capacity hard drive. -
Page 8: Hard Disk Status On Lcd Screen
User Manual 7. Hard Disk Status on LCD Screen 1. Booting and Normal status. RAIDON RAIDbox2 Pri HDD : OK vxxxxxx.x Sec HDD : OK 2. Over Heat (≥50° C) Pri HDD : OK Sec HDD : OK 3. Fan Failure... -
Page 9: Data Rebuilding Operation
iR2025 User Manual 8. Data Rebuilding Operation The Hot Swappable hard drive and Auto Rebuilding features are available. Off-line Back up：When the data is stored in IR2025, user can remove one of the hard drives as back up drive for data such as system operation file, secured files, seldom modified files or image and music files. -
Page 10: Gui Monitoring Software And Firmware Update
iR2025 User Manual 9. GUI Monitoring Software and Firmware Update You can install GUI software to monitor the status of IR2025. And this can be done by installing software from CD. 1. System Status: This GUI automatically detects your IR2025 and reveals relative information accordingly. 2. - Page 11 iR2025 User Manual 3. Email Notification Please first set up an e-mail address for the notification of a malfunction drive or the removed drive. 3-1 Setup 1). Select an Outgoing SMTP and write down your e-mail name and address. 2). If it requests a password, select an option SMTP Login Authentication, and key-in the password.
-
Page 12: Questions & Answers
3. If all the devices work properly but user is still unable to start the computer, it might be the system incompatibility problem. If such incompatibility takes place, please contact to our Customer Service Department to supporting@raidon.com.tw. Computer works fine, but IR2025 doesn’t perform right in reading/writing messagesproperly. - Page 13 iR2025 User Manual Hard Disk Drive (HDD) Failure Under the Mirror mode (RAID 1), what will be the total storage capacity when adding a brand new HDD? 1. The total storage capacity at your IR2025 is determined by the storage capacity of the primary HDD installed during the initial usage.
-
Page 14: Intank Ir2025 產品使用說明
User Manual » InTANK IR2025 產品使用說明 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 InTANK IR2025 產品。在您開始使用 IR2025 系列產品前， 建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為準； 任何產品規格或相關資訊更新請您直接到 www.raidon.com.tw 網站查詢，本公司將不另行通知。若您 想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品有任何疑問，請您聯絡當地供應 商或到 www.raidon.com.tw 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 產品外觀及包裝內容 打開包裝外盒後，包裝內容應包含下列組件： IR2025 IR2025 產品本體 x1( 內含抽取盒 x2) SATA 線 x1 螺絲及鑰匙... -
Page 15: 環境需求
iR2025 User Manual 正面與背面示意圖 HDD2 HDD1 ALARM 1. 液晶顯示面板 6. 電源 / 故障顯示燈 1. 風扇 2. 選擇鍵 (UP/DOWN) 7. 硬碟讀寫燈 2. 風扇連接埠 3. 取消鍵 (ESC) 8. 硬碟托盤手把 3. SATA 連接埠 4. 確認鍵 (Enter) 9. 硬碟卡榫按鍵 5. 靜音按鈕 (MUTE) 燈號一覽表 ： 狀態... -
Page 16: 硬體安裝
User Manual 5. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 6. 硬碟格式化後，IR2025 的總使用儲存容量或許會與硬碟容量加總後的有所不同。 7. 強烈建議除了使用 IR2025 系列的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠 端備份，雙重備援您重要的資料。若您儲存在 IR2025 系列的資料損毀或遺失，RAIDON 將不負任 何的責任。 注意： 一旦使用模式確認後 , 使用相同的硬碟進行模式切換將會導致資料遺失 . 如果需要進行模 式變更 , 請於變更前先進行資料備份。 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 拆開外包裝並取出產品本體。( 請確認相關配件與產品本身是否有受損或是缺少配件，若有任 何疑問請與您的經銷商或業務人員連絡。) 步驟 2 將系統擺放於穩固平台，並確認散熱風扇口沒有被其他物體擋住，系統四周有適當的散熱空 間。( 擺放環境請避免接近潮濕或其他易對產品造成損傷的環境。) 請使用零件包內附的鑰匙插入鑰匙孔向左轉 90 度，輕按鎖頭抽取盒門閂將會輕彈開啟，即可... -
Page 17: 設定 Raid 層級
iR2025 User Manual iR2025 iR2025 SATA連接線 SATA 電源線 內接主機殼示意圖 步驟 7 硬體安裝完成。一旦開啟電腦，您的作業系統會自動辨識所裝置好的硬碟。如果您的硬碟是 必須被格式化的，請依照電腦的作業系統進行硬碟格式化步驟。當完成硬碟格式化後，硬碟 便可以進行資料讀寫。 5. 設定 RAID 層級 將兩顆硬碟放入後，開機時按▲鍵即可進入 RAID 的切換畫面。（出廠預設值為 RAID 1，若使用 RAID 1 則不須更動。） 1.RAID 1 模式 1). 將兩顆新的硬碟放入 IR2025 中。強烈建議您使用兩顆相同的硬碟，以便取得對等的容量。如果 兩顆硬碟的容量不同，IR2025 將會以小容量的硬碟為依據。 2). RAID 1 模式下，兩顆硬碟是鏡射關係因此擁有相同的資料，因此有一顆硬碟損毀仍然可以正常運 作。當放入新硬碟取代損毀硬碟後，系統會自動將資料重建到新的硬碟。 2.RAID 0 模式... -
Page 18: 電腦設定
iR2025 User Manual 6. 電腦設定 當 IR2025 的硬體安裝完成，即可準備進行開機動作。 硬體安裝完成後，將 BIOS 的硬碟偵測設定為自動，IR2025 將會被視為如同一顆硬碟一般。當電腦開 機後，系統會顯示下列偵測訊息 : 1. 安裝在 IR2025 中的硬碟能夠被 Windows 的裝置管理員偵測到。 2. 使用 IR2025 前，使用者可以透過磁碟管理選擇硬碟的格式。 到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用 IR2025。如果使用上仍有問題，請參 閱附件的 Q&A。... -
Page 19: 訊息顯示
User Manual 7. 訊息顯示 1. 開機與正常待機狀態 Pri HDD : OK RAIDON RAIDbox2 Sec HDD : OK vxxxxxx.x 2. 溫度過高 (≥50° C) Pri HDD : OK Sec HDD : OK 3. 風扇故障 Pri HDD : OK Sec HDD : OK 4. -
Page 20: 資料重建功能說明
iR2025 User Manual 8. 資料重建功能說明 具備硬碟熱抽拔與自動資料重建功能。 離線備份。當資料儲存在 IR2025 後，使用者可以移除其中一顆硬碟當作資料備份碟，確保相關資料 例如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放回 IR2025 執行自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。 當 IR2025 中的其中一顆硬碟損毀，系統會透過 LCD 顯示幕與監控軟體發出警示。使用者可以在系統 仍在運作下，無需關掉機機器即可將損毀的硬碟取出。一但替換損毀硬碟後，IR2025 即會在不影響系 統運作的情況下自動開始進行資料重建，使用者也無需對 IR2025 下任何指令。 當 IR2025 偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD 螢幕會顯示以下訊息 : RAID-1 degraded Pri : X Sec : O 當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD 螢幕會顯示以下訊息 : Pri HDD : OK Pri HDD :Insert Sec HDD : Insert Sec HDD : OK... -
Page 21: Gui 功能說明與韌體更新
iR2025 User Manual 9. GUI 功能說明與韌體更新 使用者可以透過光碟來安裝 GUI 軟體，藉此監控 IR2025 的狀態。 1. 系統狀態 GUI 會自動偵測 IR2025 並且顯示相關資訊 . 2. 韌體升級 使用者可以透過此 GUI 進行韌體升級。只需簡單的點選〝Load〞指定韌體檔案位置後即可進行升級。 升級過程或許需要重新啟動系統來完成整個升級程序。 ※ 注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進行韌體升級。... - Page 22 iR2025 User Manual 3. E-Mail 通知 設定 e-mail 帳號來收取系統問題或被移除通知。 3-1 設定 1). 填入 e-mail 相關名稱與完整位置，以及 SMTP 的相關資訊。 2). 如果需要密碼，請勾選”SMTP Login Authentication”並輸入密碼 。 3). 相關資訊填寫完成後，點選“OK”。 ※ 設定過程中，系統必須維持在正常運作狀態。 3-2 硬碟損毀 / 裝置被移除 1). 在 E-Mail Address 欄位填入要收取通知的 e-mail，點選“+”即可增加另一組。( 最多可填 入 10 組 e-mail) 2).
-
Page 23: 常見問題
iR2025 User Manual 4. 關於 GUI 軟體版本 10. 常見問題 連接 IR2025 後系統不穩定 安裝完 IR2025 後，電腦無法開機或是電腦認不到 IR2025。 1. 請確認 IR2025 上的 LCD 螢幕顯示正常。 2. 請確認 SATA 線有正確的跟電腦連接且硬碟是可正常運作。 3. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體 上相容性問題，請連繫我們的客服部門。 使用時，電腦運作正常但是 IR2025 的存取效能不正常。 請確認 IR2025 是否正在資料重建。 1. 請確認所使用的連接線長度，是否所使用的 SATA 線太長以及是否合乎標準規範。 2. 如果線材的長度與規格都沒問題，請關閉 IR2025 並取出其中的硬碟。直接接硬碟連接到電腦 並進行檢測，有可能是硬碟中的壞軌導致。... - Page 24 iR2025 User Manual 關於資料自動重建功能 如果當 IR2025 在資料重建時關掉電腦電源，會不會怎樣 ? 在 RAID 1 模式下資料重建過程中關閉電源，控制器會自動記憶已完成的百分比，當再度開啟電 源後，重建過程會從斷電前的百分比繼續。 資料重建過程中是否有可能會遺失資料 ? 資料重建功能是 Sector to Sector 的拷貝方式。技術上來說，資料並不會在資料重建過程中遺失。 但是，如果資料重建過程中，原本的硬碟 (Source) 被偵測到壞軌，IR2025 將會採用模擬方式而 不會因此壞軌認為硬碟損毀。因此，這種情況下儲存在壞軌的資料就有可能會遺失。...
