- Page 1 Your Data Security Guardian InTANK iR2622 User Manual...
- Page 2 User Manual » InTANK iR2622 User Manual ……………………………………………….3 » InTANK iR2622 產品使⽤用說明 ….…………………………..………………14...
-
Page 3: Table Of Contents
Products are subject to change without prior notifications. If you have any questions regarding the products of RAIDON, or you would like to know the latest product information, user manual update, or firmware update, please contact your local supplier or visit www.raidon.com.tw for further information. -
Page 4: Product View

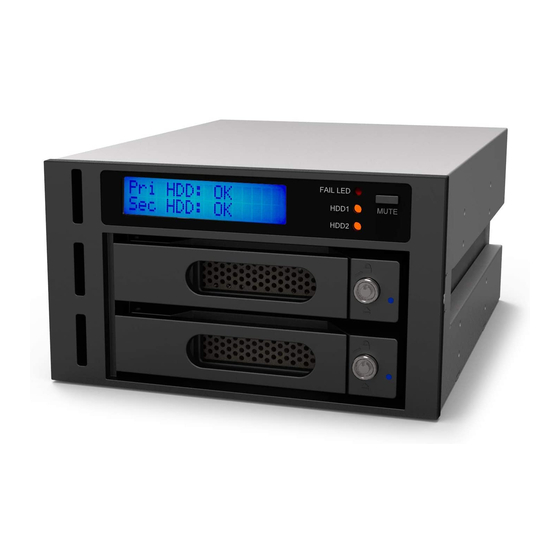

iR2622 User Manual Product View 1. LCD Display 2. LED of failure Alarm 3. Pri. HDD status indicator 4. Sec. HDD status indicator 5. Mute Button 6. Removable drive tray 7. HDD tray key lock 8. HDD Access 9. Cooling fan 10. -
Page 5: Operating Information
iR2622 User Manual Operating Information Operating Temperature : 0 ~ 40 ̊ C (32 ~ 104 ̊ F) Storage Temperature : -10 ~ 70 ̊ C (14 ~ 158 ̊ F) Line Voltage : 100 ~ 240V AC 3. Hardware Requirements and Precautions Computers or servers with SATA I &... - Page 6 iR2622 User Manual iR2622 45cm SATA Cable COM1 Power Supply Connector COM2 Internal RS232 Cable External RS232 Cable Internal Case ※ Note : 1. RS232 Port and RS232 Cable: Provides hardware status monitoring to industrial control system or IPC via RS232. 2.
-
Page 7: Computer Set Up
iR2622 User Manual 6. Computer Set Up When the hardware setup for iR2622 is complete, you are now ready to turn the machine on. After the hardware installation is complete, the iR2622 will be treated as one single hard drive. Set the hard drive to AUTO in the computer’s BIOS. -
Page 8: Hard Disk Status On Lcd Screen
iR2622 User Manual 7. Hard Disk status on LCD screen 1. Booting and Normal status. iR2622 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. Over Temperature (≥50 ̊ C) Pri HDD : OK Sec HDD : OK 3. -
Page 9: Data Rebuilding Operation
iR2622 User Manual 8. Data Rebuilding Operation The hard drive Hot Swap and Auto Rebuilding functions are available. Off-line Back up When the data is stored within iR2622 , the user can remove one of the hard drives from as back up drive for data such as system operation file, secured files, seldom modified iR2622 files or image and music files. -
Page 10: Gui Monitoring Software And Firmware Update Gui
iR2622 User Manual 9. GUI Monitoring Software and Firmware Update You can install GUI software to monitor the status of iR2622. This can be done by installing software from CD. ※ The HDD1 equals to Pri HDD and HDD2 equals to Sec HDD. 1. - Page 11 iR2622 User Manual 3. E-Mail Notify Configuring an e-mail address for notification of drive malfunctioning or being removed. 3-1 Setup 1). Insert “Outgoing” SMTP and e-mail name and address. 2). If it is passwords required, select the option “SMTP Login Authentication” and insert the passwords.
-
Page 12: Frequently Asked Questions
iR2622 User Manual 4. About Indicates GUI Management Software version 10. Frequently Asked Questions Unstable system after connecting iR2622 After installing iR2622, we are unable to start the computer or the computer can not locate iR2622 upon startup. 1. Please check whether the readings on the iR2622 LCD display screen appear normal. 2. - Page 13 iR2622 User Manual Why does the error message appear when I installed the second hard drive? 1. The storage capacity of the second hard drive must be larger than the first hard drive. Otherwise, iR2622 can not rebuild the new hard drive. About Auto Rebuilding Function What will happen if we turn off the computer’s power while iR2622 is still executing data auto rebuilding?
- Page 14 User Manual 關於這份⼿手冊 感謝您使⽤用RAIDON 的產品。本⼿手冊將介紹InTANK iR2622 產品。在您開始使⽤用iR2622 系列產品 前，建議您先閱讀過本⼿手冊。⼿手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為 準；任何產品規格或相關資訊更新請您直接到www.raidon .com.tw 網站查詢，本公司將不另⾏行通知。 若您想獲得RAIDON 最新產品訊息、使⽤用⼿手冊、韌體或對RAIDON 產品有任何疑問，請您聯絡當地 供應商或到www.raidon.com.tw 取得相關訊息。 本⼿手冊相關產品內容歸 銳銨科技股份有限公司 版權所有 ⺫⽬目錄索引 產品外觀及包裝內容 環境需求 硬體需求與注意事項 硬體安裝 設定RAID層級 電腦安裝 LCD訊息顯⽰示 資料重建功能說明 9. GUI功能說明與韌體更新 10. 常⾒見問題 產品外觀及包裝內容 打開包裝外盒後，包裝內容應包含下列組件： iR2622 iR2622產品本體X1(內含抽取盒x2) 內接RS232線 x1 外接RS232線...
- Page 15 iR2622 User Manual 正⾯面與背⾯面⽰示意圖 1.液晶顯⽰示⾯面板 2.故障警⽰示燈 3.主硬碟狀態指⽰示燈 4.次要硬碟狀態指⽰示燈 5.靜⾳音按鍵 6.硬碟抽盒把⼿手 7.硬碟抽取盒鑰匙孔 8.硬碟讀寫燈 9.散熱⾵風扇 10. RAID模式設定 11. RS232 埠 12. 3.5”硬碟SATA連接埠 13. SATA 15Pin電源輸⼊入埠 14. 4Pin電源輸⼊入埠 燈號⼀一覽表 ： 狀態 警⽰示燈 蜂鳴器 HDD 1 HDD 2 TRAY 1 TRAY 2 待機 橘燈恆亮 藍燈恆亮...
- Page 16 User Manual 本系統允許使⽤用不同廠牌的硬碟。但如果要獲得更好的效能，我們強烈建議使⽤用相同廠牌型號的 硬碟. 安裝硬碟前請先確認所使⽤用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失. 硬碟格式化後，iR2622的總使⽤用儲存容量或許會與硬碟容量加總後的有所不同. 強烈建議除了使⽤用iR2622 系列的資料儲存功能外，請針對重要資料備份到另⼀一個儲存裝置上或遠 端備份，雙重備援您重要的資料。若您儲存在iR2622 系列的資料損毀或遺失，RAIDON 將不負任 何的責任. 注意： ⼀一旦使⽤用模式確認後,使⽤用相同的硬碟進⾏行模式切換將會導致資料遺失.如果需要進⾏行模式變更,請於變更前先進⾏行資料備 份. 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 拆開外包裝並取出產品本體。(請確認相關配件與產品本⾝身是否有受損或是缺少配件，若有任 何疑問請與您的經銷商或業務⼈人員連絡。) 步驟 2 將系統擺放於穩固平台，並確認散熱⾵風扇⼝口沒有被其他物體擋住，系統四周有適當的散熱空 間。(擺放環境請避免接近潮濕或其他易對產品造成損傷的環境。) 步驟 3 請使⽤用零件包內附的鑰匙插⼊入鑰匙孔向左轉90度，輕按鎖頭抽取盒⾨門閂將會輕彈開啟，即可將 硬碟抽取盒取出。 步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成傷 害。 步驟 5 硬碟安裝完成後請將抽取盒平移放⼊入主機內並關上把⼿手。 步驟 6 將附件中的連接線分別接到電腦與iR2622的相關連接埠。(參照以下圖⾯面)
- Page 17 iR2622 User Manual 5. 設定RAID層級 請透過機器後⾯面的jumper來設定RAID層級。出廠預設值是RAID 1。機器背⾯面有三根pin腳⽤用來設定 RAID層級，若要設定RAID 0模式，請選⽤用下⾯面兩根；若要設定RAID 1模式，請選⽤用上⾯面兩根。 1. RAID 1 模式 1). 將新的硬碟放⼊入iR2622中。強烈建議您使⽤用兩顆相同的硬碟，以便取得對等的容量。如果兩顆 硬碟的容量不同，iR2622將會以⼩小容量的硬碟為依據. 2). RAID 1模式下，兩顆硬碟是鏡射關係因此擁有相同的資料，因此有⼀一顆硬碟損毀仍然可以正常 運作。當放⼊入新硬碟取代損毀硬碟後，系統會⾃自動將資料重建到新的硬碟. 2. RAID 0 模式 1). 將新的硬碟放⼊入iR2622中。強烈建議您使⽤用兩顆相同的硬碟，以便取得對等的容量。如果兩顆 硬碟的容量不同，iR2622將會以⼩小容量的硬碟為依據. 2). RAID 0模式下，兩顆硬碟的容量會被加總成⼀一個⼤大儲存容量，並且提供更佳的存取效能. 6. 電腦設定 當iR2622的硬體安裝完成，即可準備進⾏行開機動作. 硬體安裝完成後，將BIOS的硬碟偵測設定為⾃自動，iR2622將會被視為如同⼀一顆硬碟⼀一般。當電腦開 機後，系統會顯⽰示下列偵測訊息: 1. 安裝在iR2622中的硬碟能夠被Windows的裝置管理員偵測到. 2. 使⽤用iR2622前，使⽤用者可以透過磁碟管理選擇硬碟的格式. 到此完成整個安裝程序。使⽤用者可以如同存取⼀一般硬碟般的使⽤用iR2622。如果使⽤用上仍有問題，請參...
- Page 18 iR2622 User Manual 7. 訊息顯⽰示 1. 開機與正常待機狀態. iR2622 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. 溫度過⾼高 Pri HDD : OK Sec HDD : OK 3. ⾵風扇故障 Pri HDD : OK Sec HDD : OK 4. RAID 1降級，Pri硬碟損毀⽽而Sec硬碟仍然可正常存取 RAID-1 degraded Pri : X Sec : O 5.
- Page 19 iR2622 User Manual 8. 資料重建功能說明 具備硬碟熱抽拔與⾃自動資料重建功能. 離線備份。當資料儲存在iR2622後，使⽤用者可以移除其中⼀一顆硬碟當作資料備份碟，確保相關資料例 如作業系統檔案、加密⽂文件、較少存取的檔案甚⾄至影⾳音檔案的安全。使⽤用者可以定期的將硬碟放回 iR2622執⾏行⾃自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的⾵風險. 當iR2622中的其中⼀一顆硬碟損毀，系統會透過LCD顯⽰示幕與監控軟體發出警⽰示。使⽤用者可以在系統仍 在運作下，無需關掉機機器即可將損毀的硬碟取出。⼀一但替換損毀硬碟後，iR2622即會在不影響系統 運作的情況下⾃自動開始進⾏行資料重建，使⽤用者也無需對iR2622下任何指令. 當iR2622偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD螢幕會顯⽰示以下訊息: RAID-1 degraded Pri : X Sec : O 當移除損毀的硬碟並替換⼀一顆新硬碟後，如果新硬碟有正確安裝，LCD螢幕會顯⽰示以下訊息: Pri HDD : OK Pri HDD :Insert Sec HDD : Insert Sec HDD : OK 安裝新硬碟後幾秒鐘，LCD螢幕會顯⽰示資料重建的進度: Rebuilding Rebuilding Sec→Pri 32%...
- Page 20 iR2622 User Manual 9. GUI功能說明與韌體更新 使⽤用者可以透過光碟來安裝GUI軟體，藉此監控iR2622的狀態. ※ HDD1等於Pri硬碟，HDD2等於Sec硬碟. 1. 系統狀態 GUI會⾃自動偵測iR2622並且顯⽰示相關資訊. 2. 韌體升級 使⽤用者可以透過此GUI進⾏行韌體升級。只需簡單的點選”Load”指定韌體檔案位置後即可進⾏行升級。 升級過程或許需要重新啟動系統來完成整個升級程序. ※注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進⾏行韌體升級. ! 2 0...
- Page 21 iR2622 User Manual 3. E-Mail通知 設定e-mail帳號來收取系統問題或被移除通知. 3-1 設定 1). 填⼊入e-mail相關名稱與完整位置，以及SMTP的相關資訊. 2). 如果需要密碼，請勾選”SMTP Login Authentication”並輸⼊入密碼. 3). 相關資訊填寫完成後，點選”OK”. ※ 設定過程中，系統必須維持在正常運作狀態. 3-2 硬碟損毀/裝置被移除 1). 在E-Mail Address欄位填⼊入要收取通知的e-mail，點選”+”即可增加另⼀一組。(最多可填⼊入10 組e-mail). 2). 在”Subject”與”Contents”填⼊入e-mail訊息的主旨與內容. 3). 相關資訊填寫完成後，點選”OK”. ※ 設定過程中，系統必須維持在正常運作狀態. ! 2 1...
- Page 22 iR2622 User Manual 4. 關於GUI軟體版本 10. 常⾒見問題 連接iR2622後系統不穩定 安裝完iR2622後，電腦無法開機或是電腦認不到iR2622. 1. 請確認iR2622上的LCD螢幕顯⽰示正常. 2. 請確認SATA線有正確的跟電腦連接且硬碟是可正常運作. 3. 如果⼀一切正常但使⽤用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是 硬體上相容性問題，請連繫我們的客服部⾨門. 使⽤用時，電腦運作正常但是iR2622的存取效能不正常. 請確認iR2622是否正在資料重建. 1. 請確認所使⽤用的連接線⻑⾧長度，是否所使⽤用的SATA線太⻑⾧長以及是否合乎標準規範. 2. 如果線材的⻑⾧長度與規格都沒問題，請關閉iR2622並取出其中的硬碟。直接接硬碟連接到電 腦並進⾏行檢測，有可能是硬碟中的壞軌導致. 硬碟損毀 RAID 1模式下，如果放⼊入⼀一顆新的硬碟，系統的總容量會是？ 1. iR2622的總容量是依據⼀一開始安裝的主硬碟容量⽽而定. 2. 安裝完成後，即使更換⼀一顆較⼤大容量的硬碟，儲存容量也不會增加. 為何當我安裝第⼆二顆硬碟時出現錯誤訊息? 1. 第⼆二顆硬碟的容量必須⼤大於第⼀一顆硬碟，否則iR2622不會進⾏行資料重建. 關於資料⾃自動重建功能 如果當iR2622在資料重建時關掉電腦電源，會不會怎樣? 在RAID 1模式下，資料重建過程中關閉電源，控制器會⾃自動記憶已完成的百分⽐比，當在度開 啟電源後，重建過程會從斷電前的百分⽐比繼續. ! 2 2...
- Page 23 iR2622 User Manual 資料重建過程中是否有可能會遺失資料? 資料重建功能是Sector to Sector的拷⾙貝⽅方式。技術上來說，資料並不會在資料重建過程中遺 失。但是，如果資料重建過程中，原本的硬碟(Source)被偵測到壞軌，iR2622將會採⽤用模擬 ⽅方式⽽而不會因此壞軌認為硬碟損毀。因此，這種情況下儲存在壞軌的資料就有可能會遺失. ! 2 3...
