- Page 1 InTANK iR2023 User Manual...
-
Page 2: Table Of Contents
User Manual » InTANK iR2023 User Manual ......1 1. Package Contents and Product Views ......1 2. Operation Information ............2 3. Hardware Requirements and Precautions ......3 4. Hardware Installation Procedure ........3 5. RAID Mode Setting ............4 6. Computer Setup ..............5 7. -
Page 3: Intank Ir2023 User Manual
User Manual had already been carefully verified before publishing, however, the actual product and its specification will be based upon the time of delivery from RAIDON. Any update to the product or its relevant information may be listed on www.raidon.com.tw... -
Page 4: Operation Information

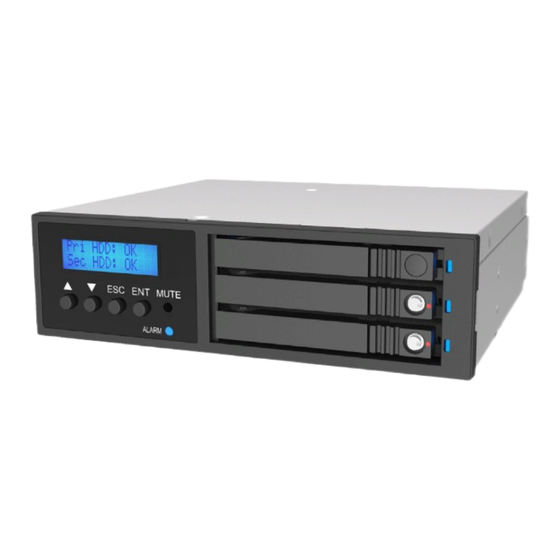

iR2023 User Manual Product View, Front and Back Standalone HDD Pri HDD Sec HDD 1. LCD Display 7. HDD Tray Handle 1. Cooling Fan 2. UP/DOWN Buttons 8. HDD Tray Ejection 2. 3-pin Fan Connector 3. ESC Button 9. HDD tray key lock 3. -
Page 5: Hardware Requirements And Precautions
RAIDON will not be responsible for any lost of data caused during the use of the unit or the recovery of the data lost. -
Page 6: Raid Mode Setting
RS232 Port and RS232 Cable: Provides hardware status monitoring to industrial control system or IPC via RS232. If more information are required, please contact supporting@raidon.com.tw. 1. RS232 Port and RS232 Cable: Provides hardware status monitoring to industrial control system or IPC via RS232. -
Page 7: Computer Setup
iR2023 User Manual 2. RAID 0 mode 1). Place two new hard drives into iR2023. We would strongly suggest you to use two identical hard drives to get the maximum memory capacity. And if the capacities of your two hard drives are difference, iR2023 only recognizes the memory capacity at the small capacity hard drive. -
Page 8: Hard Disk Status On Lcd Screen
User Manual 7. Hard Disk Status on LCD Screen 1. Booting and Normal status. RAIDON RAIDbox2 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. Over Heat (≥50° C) Pri HDD : OK Sec HDD : OK 3. -
Page 9: Data Rebuilding Operation
iR2023 User Manual 8. Data Rebuilding Operation The Hot Swappable hard drive and Auto Rebuilding features are available. Off-line Back up：When the data is stored in iR2023, user can remove one of the hard drives as back up drive for data such as system operation file, secured files, seldom modified files or image and music files. -
Page 10: Gui Monitoring Software And Firmware Update
iR2023 User Manual 9. GUI Monitoring Software and Firmware Update Users can download the GUI software from the website to monitor the status of the product. 1. System Status: This GUI automatically detects your iR2023 and reveals relative information accordingly. 2. - Page 11 iR2023 User Manual 3. Email Notification Please first set up an e-mail address for the notification of a malfunction drive or the removed drive. 3-1 Setup 1). Select an Outgoing SMTP and write down your e-mail name and address. 2). If it requests a password, select an option SMTP Login Authentication, and key-in the password.
-
Page 12: Questions & Answers
3. If all the devices work properly but user is still unable to start the computer, it might be the system incompatibility problem. If such incompatibility takes place, please contact to our Customer Service Department to supporting@raidon.com.tw. Computer works fine, but iR2023 doesn’t perform right in reading/writing messagesproperly. - Page 13 iR2023 User Manual Hard Disk Drive (HDD) Failure Under the Mirror mode (RAID 1), what will be the total storage capacity when adding a brand new HDD? 1. The total storage capacity at your iR2023 is determined by the storage capacity of the primary HDD installed during the initial usage.
-
Page 14: Intank Ir2023 產品使用說明
User Manual » InTANK iR2023 產品使用說明 關於這份手冊 感謝您使用 RAIDON 的產品。本手冊將介紹 InTANK iR2023 產品。在您開始使用 iR2023 系列產品前， 建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍將以出貨時為準； www.raidon.com.tw 任何產品規格或相關資訊更新請您直接到 網站查詢，本公司將不另行通知。若您 想獲得 RAIDON 最新產品訊息、使用手冊、韌體或對 RAIDON 產品有任何疑問，請您聯絡當地供應 商或到 www.raidon.com.tw 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 1. 產品外觀及包裝內容 打開包裝外盒後，包裝內容應包含下列組件： iR2023 iR2023 產品本體 x1( 內含抽取盒 x3) SATA 連接線 x1 螺絲及鑰匙... -
Page 15: 環境需求
iR2023 User Manual 正面與背面示意圖 1. 液晶顯示面板 6. 電源 / 故障顯示燈 1. 風扇 2. 選擇鍵 (UP/DOWN) 7. 硬碟抽取盒把手 2. 風扇連接埠 3. 取消鍵 (ESC) 8. 頂出按鍵 3. R232 連接埠 4. 確認鍵 (Enter) 9. 硬碟抽取盒鎖 4. SATA 7Pin 資料連接埠 ( 獨立硬碟 ) 5. 靜音按鈕 (MUTE) 5. -
Page 16: 硬體需求與注意事項
5. 一旦使用模式確認後 , 使用相同的硬碟進行模式切換將會導致資料遺失 . 如果需要進行模式變更 , 請於變更前先進行資料備份。 6. 在新增或變更 RAID 模式後需重新啟動，以確保完成更新為新的 RAID 模式。 7. 本系統允許使用不同廠牌的硬碟。但如果要獲得更好的效能，我們強烈建議使用相同廠牌型號的硬 碟。 8. 安裝硬碟前請先確認所使用的硬碟並無壞軌或是其他問題，以免導致系統損毀或資料遺失。 9. 硬碟格式化後，iR2023 的總使用儲存容量或許會與硬碟容量加總後的有所不同。 10. 強烈建議除了使用 iR2023 的資料儲存功能外，請針對重要資料備份到另一個儲存裝置上或遠端備 份，雙重備援您重要的資料。若您儲存在 iR2023 的資料損毀或遺失，RAIDON 將不負任何的責任。 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 請使用零件包內附的鑰匙解鎖硬碟抽取盒鎖，將頂出按鍵 向右推移，硬碟抽取盒把手便會彈開，即可取出抽取盒。 Lock Unlock 步驟 2 安裝... -
Page 17: 設定 Raid 層級
※ Note : supporting@raidon.com.tw索取相關資料。 1. RS232 埠與 RS232 線：提供工控系統或是工業電腦透過 RS232 監控硬碟狀態。 2. 我們不建議使用者在未經授權的情況下自行拆卸系統。如未經授權自行拆卸所導致的損毀將不在保固之列 。 3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。 4. RS232 連接埠和 RS232 連接線 : 提供工控產業或 IPC 產業透過 RS232 進行硬體狀態偵測，如有需要可向銳銨銷售 / 客服人員 supporting@raidon.com.tw 索取相關資料。 步驟 5 硬體安裝完成。一旦開啟電腦，您的作業系統會自動辨識所裝置好的硬碟。如果您的硬碟是 必須被格式化的，請依照電腦的作業系統進行硬碟格式化步驟。當完成硬碟格式化後，硬碟 便可以進行資料讀寫。 5. 設定 RAID 層級... -
Page 18: 電腦設定
iR2023 User Manual 6. 電腦設定 當 iR2023 的硬體安裝完成，即可準備進行開機動作。 硬體安裝完成後，將 BIOS 的硬碟偵測設定為自動，iR2023 將會被視為如同一顆硬碟一般。當電腦開 機後，系統會顯示下列偵測訊息 : 1. 安裝在 iR2023 中的硬碟能夠被 Windows 的裝置管理員偵測到。 2. 使用 iR2023 前，使用者可以透過磁碟管理選擇硬碟的格式。 到此完成整個安裝程序。使用者可以如同存取一般硬碟般的使用 iR2023。如果使用上仍有問題，請參 閱附件的 Q&A。... -
Page 19: 訊息顯示
User Manual 7. 訊息顯示 1. 開機與正常待機狀態 RAIDON RAIDbox2 Pri HDD : OK RAID-1 vxxxxxx.x Sec HDD : OK 2. 溫度過高 (≥50° C) Pri HDD : OK Sec HDD : OK 3. 風扇故障 Pri HDD : OK Sec HDD : OK 4. -
Page 20: 資料重建功能說明
iR2023 User Manual 8. 資料重建功能說明 具備硬碟熱抽拔與自動資料重建功能。 離線備份。當資料儲存在 iR2023 後，使用者可以移除其中一顆硬碟當作資料備份碟，確保相關資料 例如作業系統檔案、加密文件、較少存取的檔案甚至影音檔案的安全。使用者可以定期的將硬碟放回 iR2023 執行自動資料重建，確保系統不會被病毒攻擊或是減少兩顆硬碟同時損毀的風險。 當 iR2023 中的其中一顆硬碟損毀，系統會透過 LCD 顯示幕與監控軟體發出警示。使用者可以在系統 仍在運作下，無需關掉機機器即可將損毀的硬碟取出。一但替換損毀硬碟後，iR2023 即會在不影響系 統運作的情況下自動開始進行資料重建，使用者也無需對 iR2023 下任何指令。 當 iR2023 偵測到硬碟遺失或是損毀，蜂鳴器會啟動，LCD 螢幕會顯示以下訊息 : RAID-1 degraded Pri : X Sec : O 當移除損毀的硬碟並替換一顆新硬碟後，如果新硬碟有正確安裝，LCD 螢幕會顯示以下訊息 : Pri HDD : OK Pri HDD :Insert Sec HDD : Insert Sec HDD : OK... -
Page 21: Gui 功能說明與韌體更新
iR2023 User Manual 9. GUI 功能說明與韌體更新 使用者可以從網站下載來安裝 GUI 軟體，藉此監控產品的狀態。 1. 系統狀態 GUI 會自動偵測 iR2023 並且顯示相關資訊 . 2. 韌體升級 使用者可以透過此 GUI 進行韌體升級。只需簡單的點選〝Load〞指定韌體檔案位置後即可進行升級。 升級過程或許需要重新啟動系統來完成整個升級程序。 ※ 注意：任意更新韌體有可能導致系統運作不正常。強烈建議如果系統運作正常情況下不要進行韌體升級。... - Page 22 iR2023 User Manual 3. E-Mail 通知 設定 e-mail 帳號來收取系統問題或被移除通知。 3-1 設定 1). 填入 e-mail 相關名稱與完整位置，以及 SMTP 的相關資訊。 2). 如果需要密碼，請勾選”SMTP Login Authentication”並輸入密碼 。 3). 相關資訊填寫完成後，點選“OK”。 ※ 設定過程中，系統必須維持在正常運作狀態。 3-2 硬碟損毀 / 裝置被移除 1). 在 E-Mail Address 欄位填入要收取通知的 e-mail，點選“+”即可增加另一組。( 最多可填 入 10 組 e-mail) 2).
-
Page 23: 常見問題
iR2023 User Manual 4. 關於 GUI 軟體版本 10. 常見問題 連接 iR2023 後系統不穩定 安裝完 iR2023 後，電腦無法開機或是電腦認不到 iR2023。 1. 請確認 iR2023 上的 LCD 螢幕顯示正常。 2. 請確認 SATA 線有正確的跟電腦連接且硬碟是可正常運作。 3. 如果一切正常但使用者還是無法正常開機，這有可能是因為硬體上的相容性問題。如果是硬體 上相容性問題，請連繫我們的客服部門。 使用時，電腦運作正常但是 iR2023 的存取效能不正常。 請確認 iR2023 是否正在資料重建。 1. 請確認所使用的連接線長度，是否所使用的 SATA 線太長以及是否合乎標準規範。 2. 如果線材的長度與規格都沒問題，請關閉 iR2023 並取出其中的硬碟。直接接硬碟連接到電腦 並進行檢測，有可能是硬碟中的壞軌導致。... - Page 24 iR2023 User Manual 關於資料自動重建功能 如果當 iR2023 在資料重建時關掉電腦電源，會不會怎樣 ? 在 RAID 1 模式下資料重建過程中關閉電源，控制器會自動記憶已完成的百分比，當再度開啟電 源後，重建過程會從斷電前的百分比繼續。 資料重建過程中是否有可能會遺失資料 ? 資料重建功能是 Sector to Sector 的拷貝方式。技術上來說，資料並不會在資料重建過程中遺失。 但是，如果資料重建過程中，原本的硬碟 (Source) 被偵測到壞軌，iR2023 將會採用模擬方式而 不會因此壞軌認為硬碟損毀。因此，這種情況下儲存在壞軌的資料就有可能會遺失。...
- Page 25 User Manual www.raidon.com.tw...
