urmet domus 1068 Installation Handbook

urmet domus 1068 Installation Handbook

7” touch screen keypad
Hide thumbs Also See for 1068:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

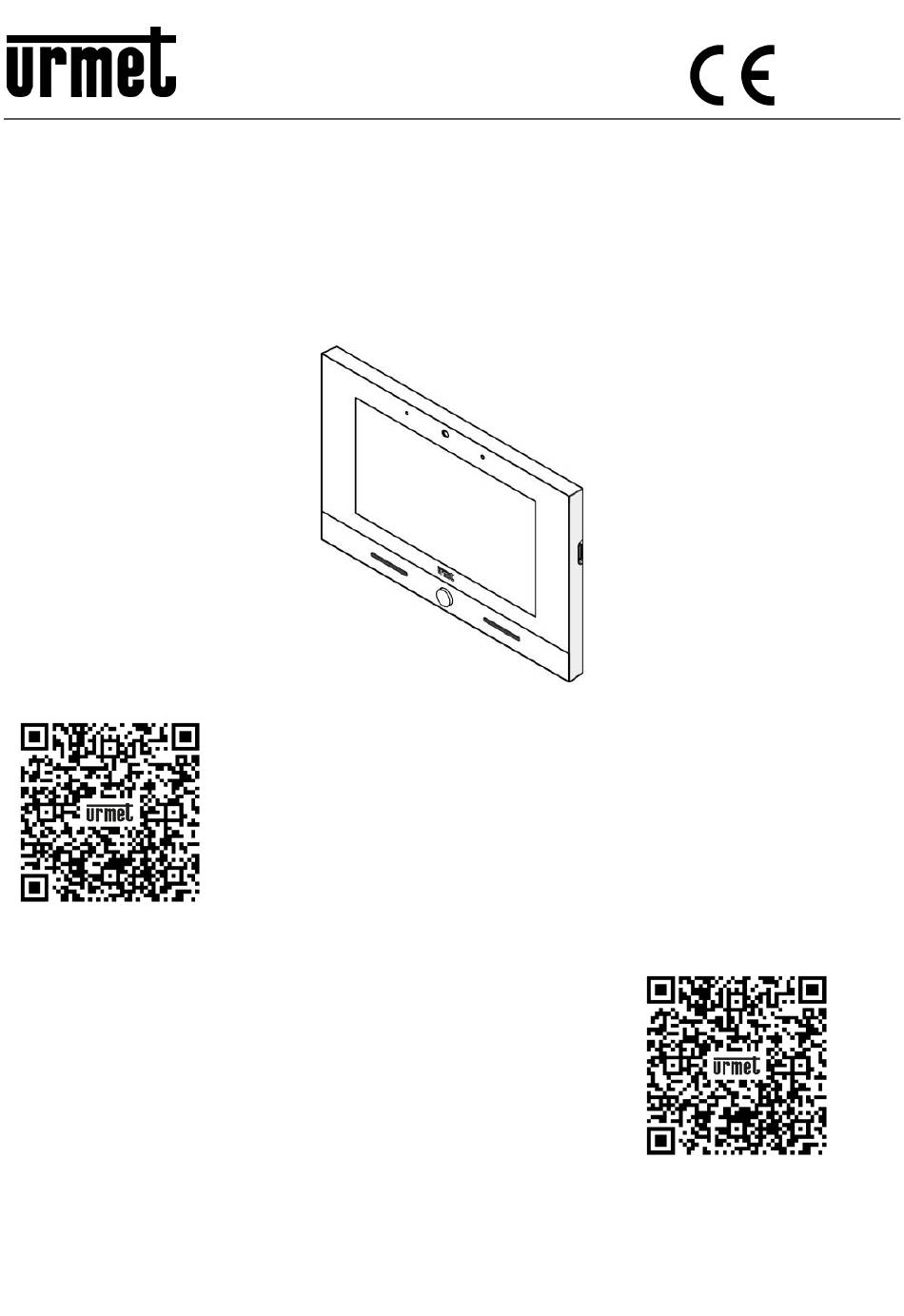

Mod.
1068
DS1068-051A
LBT21171
TASTIERA TOUCH SCREEN 7"
7" TOUCH SCREEN KEYPAD
CLAVIER À ÉCRAN TACTILE 7"
7" TOUCHSCREEN-TASTATUR
Sch./Ref./Réf. 1068/027
Attraverso il seguente QR Code, è possibile scaricare l'eventuale nuova versione del libretto.
http://qrcode.urmet.com/default.aspx?prodUrmet=141810&lingua=it
Through the following QR Code, it is possible to download the eventual new version of the booklet in
English, French and German language.
http://qrcode.urmet.com/default.aspx?prodUrmet=141810&lingua=en
LIBRETTO INSTALLAZIONE - INSTALLATION HANDBOOK
NOTICE D'INSTALLATION - INSTALLATIONSANLEITUNG

Advertisement

Table of Contents
loading

Related Manuals for urmet domus 1068

Summary of Contents for urmet domus 1068

  • Page 1 7” TOUCH SCREEN KEYPAD CLAVIER À ÉCRAN TACTILE 7” 7” TOUCHSCREEN-TASTATUR Sch./Ref./Réf. 1068/027 Attraverso il seguente QR Code, è possibile scaricare l’eventuale nuova versione del libretto. http://qrcode.urmet.com/default.aspx?prodUrmet=141810&lingua=it Through the following QR Code, it is possible to download the eventual new version of the booklet in English, French and German language.
  • Page 2 ATTENZIONE! Per il funzionamento del dispositivo è necessario che la versione del firmware delle centrali serie 1068 sia la 1.025 o superiore. L’aggiornamento della versione del firmware delle centrali serie 1068 è disponibile sul sito Urmet alla sezione download/software (previa registrazione).
  • Page 3 3. DESCRIZIONE INSTALLAZIONE  Murare la scatola incasso Mod. 503 o la scatola a incasso Ø 60 all’altezza indicata nel disegno seguente.  La scatola a incasso Mod. 503 può essere installata sia in orizzontale che in verticale. (*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata), D2 (con difficoltà motoria degli arti inferiori) e D3 (con difficoltà...
  • Page 4 4. DESCRIZIONE ISTRUZIONI PER IL CABLAGGIO Cavo Ethernet con connettore RJ45 Il sistema delle centrali serie 1068 è sviluppato per il funzionamento con lo standard EIA/TIA 568B.  Inserire il cavo su uno dei connettori RJ45 con logo Urmet. ...

  • Page 5: Aggiornamento Firmware

    5. AGGIORNAMENTO FIRMWARE Tramite l’applicazione IPerUpgrade per il sistema operativo Windows è possibile effettuare l’aggiornamento firmware della tastiera Sch. 1068/027. Per scaricare l’applicazione e l’ultima versione firmware accedere alla scheda prodotto tramite il link o il QR-Code presente in prima pagina.
  • Page 6 ENGLISH WARNING! The firmware version of the 1068 series control panels must be 1.025 or higher for the operation of the device. The firmware version update of 1068 series control panels is available on the Urmet website in the Download/Software section (registration required).

  • Page 7: Installation

    3. INSTALLATION  Embed the flush-mounting box Mod. 503 in the wall or the flush-mounting box Ø 60 at the height shown in the following drawing.  The flush-mounting box Mod. 503 can be installed either horizontally or vertically.  Fix the wall bracket with the appropriate screws supplied.

  • Page 8: Wiring Instructions

    4. WIRING INSTRUCTIONS Ethernet RJ45 wire The 1068 series control panels system is developed for to work with the EIA / TIA 568B standard.  Plug the cable into one of the RJ45 connectors with the Urmet logo.  Insert the wire in its guide, according to the provided colour code (Standard T568B).

  • Page 9: Firmware Update

    5. FIRMWARE UPDATE Using the IPerUpgrade application for the Windows operating system, it is possible to update the firmware of the keypad Ref. 1068/027. To download the application and the latest firmware version, access the product sheet via the link or the QR-Code on the first page.
  • Page 10 ATTENTION! Pour le fonctionnement du dispositif, il est nécessaire que la version du micrologiciel des les centrales de la série 1068 soit la version 1.025 ou supérieure. La mise à jour de la version du micrologiciel des les centrales de la série 1068 est disponible sur le site Urmet, dans la section Téléchargement/Logiciels (après enregistrement).
  • Page 11 3. INSTALLATION  Emmurer le boîtier à encastrer Mod. 503 ou le boîtier à encastrer Ø 60 à la hauteur indiquée dans la figure suivante.  Le boîtier à encastrer Mod. 503 peut être installé en position horizontale ou verticale. Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l’écran du clavier devra être mis en place à...

  • Page 12: Instructions De Câblage

    Raccorder une extrémité du câble Ethernet au commutateur POE du système et l’autre extrémité au connecteur LAN du dispositif. ATTENTION! Le clavier est connecté a les centrales de la série 1068 via un câble LAN utilisant le port ETH1-POE de l'interface 1068/002.

  • Page 13: Mise À Jour Du Firmware

    A l'aide de l'application IPerUpgrade pour le système d'exploitation Windows, il est possible de mettre à jour le firmware du clavier Réf. 1068/027. Pour télécharger l'application et la dernière version du firmware, accédez à la fiche produit via le lien ou le QR-Code sur la première page.
  • Page 14 DEUTSCH ACHTUNG! Damit das Gerät funktioniert, muss die Firmware-Version der Zentralen der Serie 1068 “1.025 oder höher” sein. Die Aktualisierung der Firmware-Version der Zentralen der Serie 1068 steht auf der Website von Urmet im Bereich Download/Software zur Verfügung (nach Anmeldung).
  • Page 15 3. INSTALLATION  Das Einbaugehäuse Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung angegebenen Höhe vermauern.  Die Unterputzdose Mod. 503 kann sowohl horizontal als auch vertikal installiert werden.  Befestigen Sie die Wandhalterung mit den entsprechenden mitgelieferten Schrauben. ...
  • Page 16 4. VERKABELUNGSANLEITUNG Ethernet-Kabel RJ45 Das Zentralensystem der Serie 1068 ist für den Betrieb nach dem Standard EIA/TIA 568B konzipiert.  Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken.  Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung einführen.

  • Page 17: Technische Eigenschaften

    5. FIRMWARE UPDATE Mit der Anwendung IPerUpgrade für das Windows-Betriebssystem ist es möglich, die Firmware des Tastatur Ref. 1068/027. Um die Anwendung und die neueste Firmware-Version herunterzuladen, rufen Sie das Produktblatt über den Link oder den QR-Code auf der ersten Seite auf.
  • Page 18 Pour plus d'informations sur l'utilisation du clavier, scannez le QR Code pour accéder à la fiche technique des centrales de la série 1068 et télécharger la documentation. Für Weitere Informationen zur Tastatur-Nutzung finden Sie im QR-Code, auf das technische Datenblatt der zentralen Serie 1068 zugreifen und die Dokumentation herunterladen.
  • Page 19 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
  • Page 20 DS1068-051A LBT21171 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39. 011.23.39.810 DS1068-051A VIA BOLOGNA 188/C http://www.urmet.com Telef. +39. 011.24.00.000 (RIC.AUT.) e-mail: info@urmet.com +39. 011.24.00.300 - 323 MADE IN CHINA...

This manual is also suitable for:

1068/027
