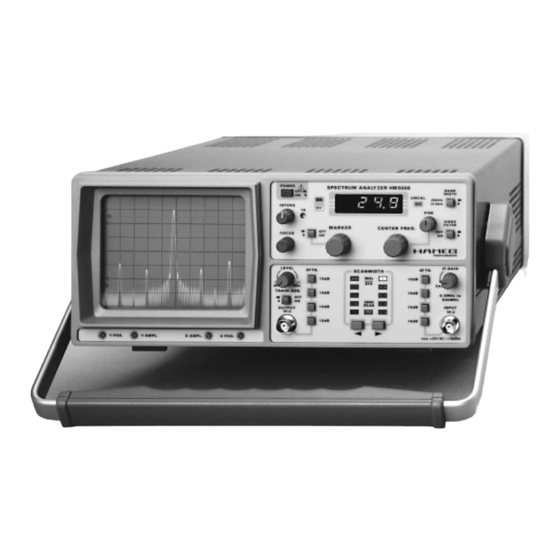

Hameg HM5005 Service Manual
  1. Manuals
  2. Brands
  3. Hameg Manuals
  4. Measuring Instruments
  5. HM 5005
  6. Service manual

Hameg HM5005 Service Manual

Spectrum analyzer
Hide thumbs Also See for HM5005:
Table of Contents

Advertisement

Quick Links

Technische Daten ...............................................
Überprüfung
Endabgleich Tuner CVA551C .............................
Abgleich ZF-Einheit .............................................
Lage der Abgleichpunkte ZF ...............................
Linearität der Verstärkung ..................................
ZF-Variable Gain .................................................
Überprüfung des Abgleichs ................................
Linearität der Frequenzanzeige ...........................
Abgleichpunkte Frequenzanzeige .......................
Tracking Generator .............................................
Endabgleich Tuner CVA451B .............................
Blockschaltbild ....................................................
Service manual . ...............................................
Schaltbilder
Abschwächer .....................................................
ZF-Verstärker ......................................................
X- und Y-Verstärker ............................................
Schaltung Hauptplatine ......................................
Display, Bedienelemente ....................................
HF-Teil ................................................................
Tracking Generator .............................................
CRT ....................................................................
Netzteil Rev.: ETD008 ........................................
Netzteil Rev.: 1.D ...............................................
Hauptplatine - Bestückungsseite ........................
Hauptplatine - Leiterseite ...................................
X- und Y-Verstärker - Leiterseite ........................
AL-, IF-, CTG-Platine
Appendix A
HM5005/ 5006/ 5010 .........................................
Änderungen vorbehalten / Subject to change without notice
3
5
6
7
7
7
7
9
9
9
9
9
9
10
11
12
13
14
15
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
Inhaltsverzeichnis
Service Manual
Circuit Diagrams
Adjustment Procedure
HM5005/5006
Deutsch . ...................... 4
English . ....................... 15
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HM5005 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hameg HM5005

Summary of Contents for Hameg HM5005

  • Page 1: Table Of Contents

    X- und Y-Verstärker - Leiterseite ......AL-, IF-, CTG-Platine CRT-Platine (Bestückungs- und Leiterseite) ..Eingangsabschwächer, Abschwächer Tracking Generator ....Netzteil (Bestückungs- und Leiterseite) ....Appendix A Power Supply and Mainboard HM5005/ 5006/ 5010 ......... Änderungen vorbehalten / Subject to change without notice...
  • Page 2 Änderungen vorbehalten / Subject to change without notice...

  • Page 3: Technische Daten

    ZF-Verstärkung: um 10dB veränderbar Ausgangsspannung +1dBm bis –50dBm (50Ω Ω Ω Ω Ω ). Eingangs-Characteristiken Die Geräte HM5005 und HM5006 eignen sich für fast alle Arten der HF-Eingang: Impedanz 50Ω (BNC-Buchse) Signalanalyse im Frequenzbereich von 0,15MHz bis 500MHz. Beide Modelle Abschwächer: 0 bis 40 dB (4 x 10dB)
  • Page 4 Änderungen vorbehalten / Subject to change without notice...
  • Page 5 Abgleichanweisung für HM 5005 / HM 5006 Achtung! Nach dem Öffnen des Gehäuses sind lebensgefährliche Spannungen zugänglich. Es wird vorausgesetzt, daß der Abgleich nur von einer Person vorgenommen wird, die mit den damit verbundenen Gefahren vertraut ist. Die Abgleichanweisung geht davon aus, daß die einzelnen Einheiten des HM 5005/5006 vorgetestet und im Grundsatz funktionsfähig sind.

  • Page 6: Und Einstellung Der Versorgungsspannungen . 5 Lage Der Abgleichpunkte Tuner Cva551C

    Bild 4 ZF-Einheit (IF-UNIT) Einstellung auf der Rückseite des Moduls Tuner Cal. Point at the (RF-UNIT) rear side of the Bild 7 AL-Board Änderungen vorbehalten / Subject to change without notice...

  • Page 7: Endabgleich Tuner Cva551C

    B Endabgleich Tuner (CVA351B und CVA451C bis Produktionsdatum Januar 1995) Geräte mit einem Produktionsdatum nach dem Februar 1995 besitzen einen anderen Tuner. Der Deckel des Tuners darf zu Abgleichzwecken nicht geöffnet sein. überprüfen: Spannung am Meßpunkt A (Bild 7); Soll 2.5V ± 0.5V; evt. einstellen mittels Schraube 1 (Bild 7) Einstellungen am HM 5005/5006: Mittenfrequenz auf 250 MHz einstellen;...
  • Page 8 Bild 4 ZF-Einheit (IF-UNIT) Einstellung auf der Rückseite des Moduls Tuner Cal. Point at the (RF-UNIT) rear side of the Änderungen vorbehalten / Subject to change without notice...

  • Page 9: Zf-Durchlaßkurve Bei 12,5Khz Bandbreite

    abgleichen: Schritt 3 Gegebenenfalls ist sind die beiden Schritte 1 und 2 zu wiederholen. ZF-Durchlaßkurve bei 12.5 kHz Bandbreite Vorabgleich: Das T-Stück muß jetzt entfernt werden. Der Tracking-Generator wird direkt an den Eingang des HM 5005/5006 angeschlossen. Abschwächer am Tracking-Gen. aus (0-dB). Abschwächer am HM 5005/5006 aus (0 dB).

  • Page 10: Abgleichpunkte Frequenzanzeige

    Anschließend den HM 5005/5006 wieder in die oben beschriebene Grundstellung bringen. Danach Eingangssignal 50MHz, Pegel +7 dBm (Eingang übersteuert) anlegen. Durch die Übersteuerung werden harmonische des Eingangssignals im Spektrum sichtbar. Dies erleich- tert die Justierung der einzelnen Spektrallinien in horizontaler Richtung.(PIC 7) einstellen: Spektrallinie bei 100/150/200 MHz mit X-Ampl.-Steller auf der Frontseite des Gerätes so ausrichten, daß...

  • Page 11: Tracking Generator

    Tracking-Generator Bild 6 - Tracking Generator Einstellungen am HM 5005/5006: Mittenfrequenz auf 250 MHz ein- stellen; Abschwächer –30dB; Fil- ter-Bandbreite 12.5 kHz; Video- Filter aus; Scanwidth auf 50 MHz/ Div. Marker aus. Einstellung Tracking-Generator: Abschwächer (0 dB). Level- Steller auf +1dB eingestellt. Meßaufbau: Tracking-Generator und Eingang HM5006 verbinden.

  • Page 12: Lage Der Abgleichpunkte Tuner Cva451B

    Bild 9 Bild 8 Bild 8A Bild 9A Änderungen vorbehalten / Subject to change without notice...

  • Page 13: Endabgleich Tuner Cva451B

    BB Endabgleich Tuner HM5006-2 (CVA551C) Geräte mit einem Produktionsdatum nach dem Februar 1995. Der Deckel des Tuners darf zu Justage nicht geöffnet werden. überprüfen und einstellen: Spannung am Meßpunkt A (Bild 8A); Soll 2.5V ±0.5V; evt. einstellen durch Justage der Blechstreifen (Bild 8 + 9A, Detail 'X') mittels Schraubendreher durch die Deckelöffnung.

  • Page 15: Service Manual

    Location plan for IF-adjustment ......IF-filter shape 12,5kHz bandwidth ...... Service manual IF-gain adjustment ..........IF-gain linearity ........... HM5005/5006 IF-variable gain ........... Checking the alignment ........Linearity of frequency display ......Adjustment of frequency display ......Horizontal linearity adjustment ......
  • Page 16 Änderungen vorbehalten / Subject to change without notice...
  • Page 17 (picture 3). –12V Basic adjustment prior to running the alignment. Prior to start the alignment procedure for the HM5005/5006 a basic setting of the base line should be done. The base line should be 2mm below the bottom graticule line.
  • Page 18 Picture 4 ZF-Einheit (IF-UNIT) Einstellung auf der Rückseite des Moduls Tuner Cal. Point at the (RF-UNIT) rear side of the Picture 7 AL-Board Änderungen vorbehalten / Subject to change without notice...
  • Page 19 Adjustment of IF-unit Measurement setup: Two different RF-signals are applied to the input of the HM5005/5006 via BNC-T-piece and 2 BNC-10dB attenuators. One signal is from the tracking generator, the second is a signal from the RF-generator. Basic settings for HM 5005/5006: 250 MHz center frequency All attenuator switches depressed (-40dB) Filter bandwidth 250 kHz;...
  • Page 20 Picture 4 ZF-Einheit (IF-UNIT) Einstellung auf der Rückseite des Moduls Tuner Cal. Point at the (RF-UNIT) rear side of the Änderungen vorbehalten / Subject to change without notice...
  • Page 21 Linearity of IF-amplifier gain Connect a 250 MHz (-27dBm) signal to the input of the HM5005/5006. Select 50 MHz/Div. scanwidth. Attenuator switches released (0dB). Filter bandwidth 250 kHz. The 250 MHz spectral line should now reach the upper screen limit.
  • Page 22 Horizontal linearity adjustment Set instrument to basic setting again as before. Apply a 50 MHz +7dBm signal to the input. Overriding the input allows for the harmonics of the input signal to become visible (PIC7). This simplifies the adjustment of individual spectral lines in horizontal direction.
  • Page 23 Tracking Generator Picture 6 - Tracking Generator Basic settings for HM 5005/5006: 250 MHz center frequency Attenuator set to -40dB Filter bandwidth 12.5 kHz; Video filter off; Scanwidth set to 50 MHz/Div.; Marker off Tracking Generator settings: Attenuator 0dB; Level control to max. position. Tracking generator output and input of HM 5005/5006 connected.
  • Page 24 Final Adjustment Tuner (CV551C; production date later than February 1995) check: voltage at test point A (picture 8A); required 2.5V ±0.5V; adjust by slightly moving the small metal parts inside the tuner (Picture 8 + 9A, Detail X) by means of a plastic screw driver. The cover of the tuner should not be removed for alignment.
  • Page 25 Picture 9 Picture 8 Picture 8A Picture 9A Änderungen vorbehalten / Subject to change without notice...

  • Page 27: Abschwächer

    0.1u KA1102 S.2 1st LO/64 9.04 MHz - 17.75 MHz 12k7 KA1202 IF GAIN TO MB PCB P201 S.4 TO ATA PCB HAMEG INSTRUMENTS GERMANY KA1202 S.1 Title RF UNIT HM5005/6 Size Document Number RF5005.SCH Date: May 5, 1994 Sheet...

  • Page 28: Zf-Verstärker

    180R 100K 2K21 3K92 2K21 47K5 IF GAIN RANGE 0.1u 0.1u HAMEG INSTRUMENTS GERMANY Title IF AMP HM5005/6 0V(250 kHz) Size Document Number IF GAIN IF5005.SCH +12V +8V(12.5 kHz) FROM ATTEN. RF UNIT S.1 VIDEO SIGNAL Date: May 5, 1994...

  • Page 29: X- Und Y-Verstärker

    HAMEG INSTRUMENTS GERMANY R837 C808 R851 10K0 6K81 Title R863 C815 C814 C813 R831 TO TG UNIT TO PS XYF PCB HM5005/6 100K 10R0 KA501 S.6 P1008 S.8 0.1u 0.1u Size Document Number 0.1u -12V XYF5005.SCH Date: May 4, 1994...

  • Page 30: Schaltung Hauptplatine

    HAMEG INSTRUMENTS GERMANY P201 1 2 3 4 5 6 R212 Title 1 2 3 4 5 6 TO AL PCB R213 4k75 MB PCB HM5005/6 D203 KA1203 S.1 R211 100R TO FC PCB Size Document Number KA303 S.5 MB5005.SCH...

  • Page 31: Display, Bedienelemente

    S301 S304 S303 S302 P107 S.4 12.5kHz 1 2 3 4 5 6 HAMEG INSTRUMENTS, GERMANY 250kHz Title C310 C311 C309 FC PCB HM5005/6 0.1u 0.1u 0.1u SCANWIDTH DOWN Size Document Number BANDWIDTH VIDEOFILTER FC5005.SCH TO MB PCB 250kHz P202 S.4...

  • Page 32: Hf-Teil

    CATV Tuner...

  • Page 33: Tracking Generator

    R605 R602 TG OFF R607 R601 R612 R610 R609 R606 R604 R603 100R 100R VR603 TG ON 100R 100R 100R 100R 100R 100R SCH\2S HAMEG INSTRUMENTS GERMANY Title TG UNIT HM5006 Size Document Number TG5006.SCH Date: May 6, 1994 Sheet...

  • Page 34: Crt

    47k5 VR701 20k0 P701 C703 R707 R702 C702 51k1 68k1 0.1u/100 0.1u/250 TO XYF PCB P702 KA802 S.3 150V HAMEG INSTRUMENTS GERMANY Title CRT PCB HM5005/6 TO XYF PCB Size Document Number KA801 S.3 CRT5005.SCH Date: March 14, 1994 Sheet...

  • Page 37: Bestückungspläne Display, Bedienelemente - Bestückungsseite

    Bestückungsplan/Component Location FC-Board componentside Änderungen vorbehalten / Subject to change without notice...

  • Page 38: Display, Bedienelemente - Leiterseite

    Bestückungsplan/Component Location FC-Board solderside Änderungen vorbehalten / Subject to change without notice...

  • Page 39: Hauptplatine - Bestückungsseite

    Bestückungsplan/Component Location MB-Board component and solderside Änderungen vorbehalten / Subject to change without notice...

  • Page 41: X- Und Y-Verstärker - Bestückungsseite

    Bestückungsplan/Component Location XYF-Board solderside Änderungen vorbehalten / Subject to change without notice...

  • Page 42: X- Und Y-Verstärker - Leiterseite

    Bestückungsplan/Component Location AL-Board component and solderside IF-Board componentside CRT-Board component and solderside Änderungen vorbehalten / Subject to change without notice...

  • Page 43: Crt-Platine (Bestückungs- Und Leiterseite)

    Bestückungsplan/Component Location ATA-Board component and solderside ATA-Board component and solderside Änderungen vorbehalten / Subject to change without notice...

  • Page 44: Eingangsabschwächer, Abschwächer Tracking Generator

    Änderungen vorbehalten / Subject to change without notice...

  • Page 45: Netzteil (Bestückungs- Und Leiterseite)

    Appendix A Power Supply and Mainboard HM5005/ 5006/ 5010 Änderungen vorbehalten / Subject to change without notice...
  • Page 48 HAMEG INSTRUMENTS GERMANY P201 1 2 3 4 5 6 R212 Title 1 2 3 4 5 6 R213 TO AL PCB 4k75 MB PCB HM5005/6 D203 KA1203 S.1 R211 100R TO FC PCB Size Document Number KA303 S.5 MB500512.SCH...
  • Page 49 Änderungen vorbehalten / Subject to change without notice...
  • Page 50 Änderungen vorbehalten / Subject to change without notice...
  • Page 51 Änderungen vorbehalten / Subject to change without notice...

This manual is also suitable for:

Hm5006

Table of Contents
