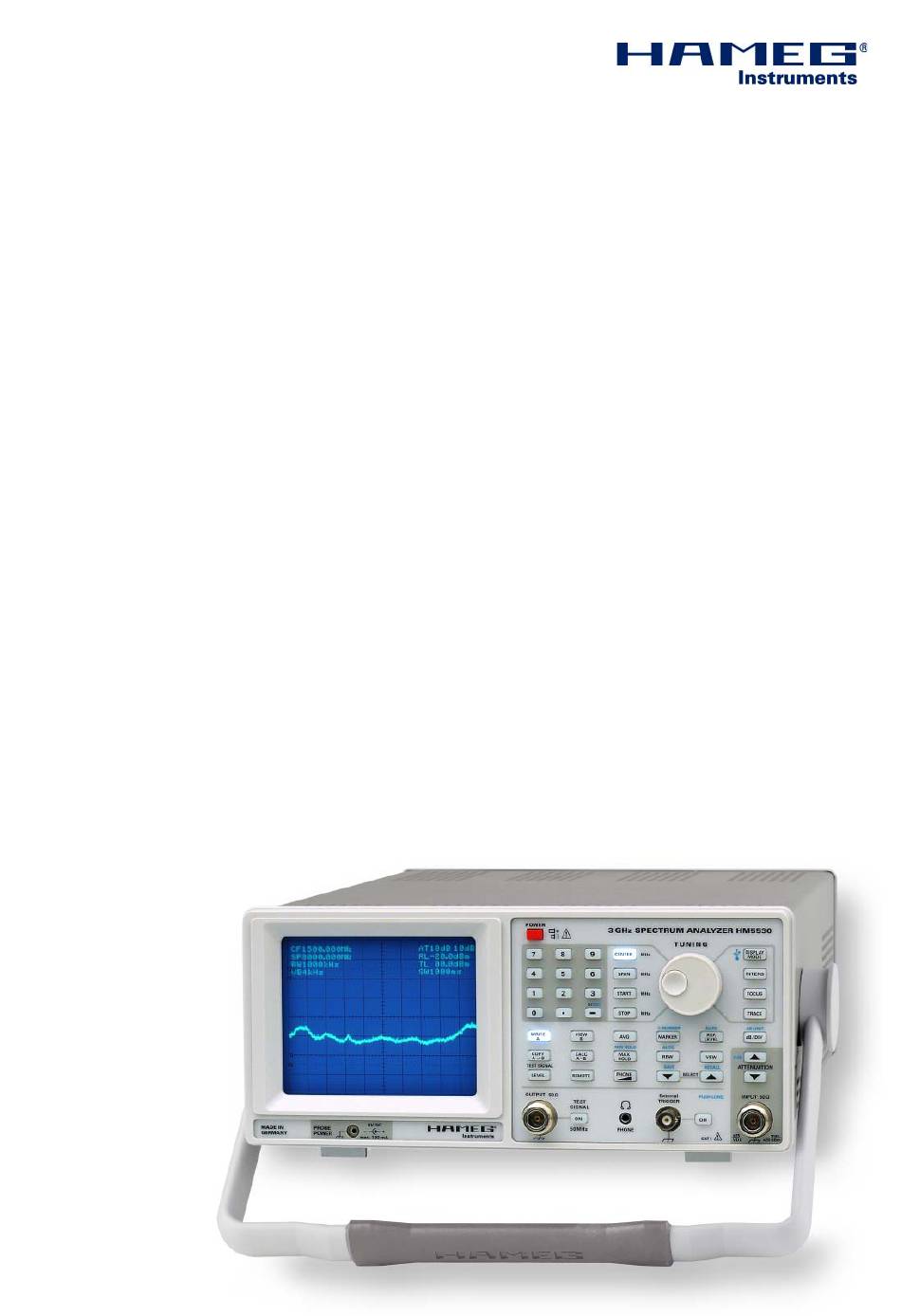

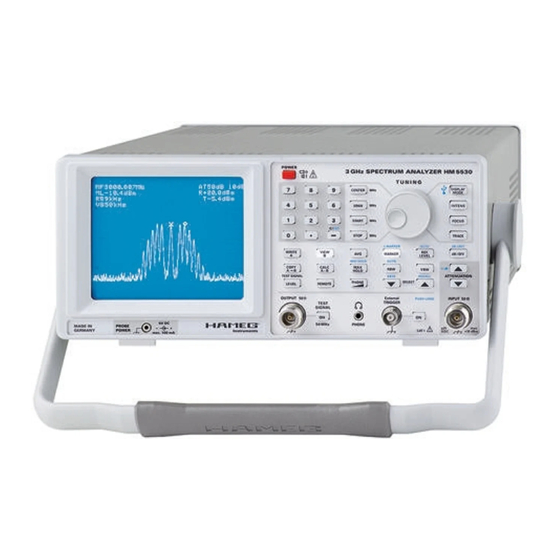

  • Page 1 S p e c t r u m - A n a l y z e r H M 5 5 3 0 Handbuch / Manual Deutsch / English...

  • Page 2: Ce-Konformitätserklärung

    Fabricant D-63533 Mainhausen DECLARATION DE CONFORMITE Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt Überspannungskategorie / Overvoltage category / Catégorie de surtension: II The HAMEG Instruments GmbH herewith declares conformity of the product Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2 HAMEG Instruments GmbH déclare la conformite du produit...

  • Page 3: Table Of Contents

    Erste Messungen Allgemeine Grundlagen Spektralanalysatoren Anforderungen an Spektralanalysatoren Frequenzmessung Stabilität Aufl ösung Rauschen Video-Filter Empfi ndlichkeit – Max. Eingangspegel Frequenzgang Funktionsprinzip des HM5530 Normalbetrieb und ZERO SPAN-Betrieb Bedienungselemente und Readout RS-232 Interface: Messwertabfrage und Fernsteuerung Liste der Einstellbefehle Änderungen vorbehalten...
  • Page 4 H M 5 5 3 0 3 G H z S p e k t r u m a n a l y s a t o r H M 5 5 3 0 Frequenzbereich von 100 kHz bis 3 GHz Testsignal 50 MHz Amplitudenmessbereich von -110 dBm bis +20 dBm Phasensynchrone, direkte digitale Frequenzsynthese (DDS)

  • Page 5: Spektrumanalysator Hm5530

    T e c h n i s c h e D a t e n Eingang für ext. Trigger: BNC-Buchse Digitales Signal: 3 GHz Spektrumanalysator HM5530 Low Pegel: 0 bis +0,8 V bei 23 °C nach einer Warmlaufzeitzeit von 30 Minuten...

  • Page 6: Wichtige Hinweise

    HGOFFD PUkT PUOPFGkT PUOPFGkT PUkT PUkT PUkT INPUT CHI PUkT INPUT CHI HAMEG INPUT CHI PUkT C = Waagerechte Betriebsstellung PUOPFGkT HJKL HJKL PUOPFGkT HJKL D und E = Betriebsstellungen mit unterschiedlichem Winkel F = Position zum Entfernen des Griffes T = Stellung für Versand im Karton (Griffknöpfe nicht ge-...

  • Page 7: Bestimmungsgemäßer Betrieb

    Bevor Sie ein Gerät an uns zurücksenden, fordern Sie bitte in jedem Fall per Internet: http://www.hameg.de oder Fax eine RMA-Nummer an. Sollte Ihnen keine geeignete Verpackung zur Verfügung stehen, so können Sie einen leeren Original- karton über den HAMEG-Vertrieb (Tel: +49 (0) 6182 800 300, E-Mail: vertrieb@hameg.de) bestellen. Änderungen vorbehalten...

  • Page 8: Kurzbeschreibung Der Bedienelemente

    K u r z b e s c h r e i b u n g d e r B e d i e n e l e m e n t e (Funktion eingeschaltet; Anzeige: R*..) Kurzbeschreibung der Bedienelemente (Funktion ausgeschaltet;...
  • Page 9 K u r z b e s c h r e i b u n g d e r B e d i e n e l e m e n t e WRITE A External TRIGGER Anzeige des aktuellen Signals (A). BNC-Eingang für externes Triggersignal (Sweep- auslösung).

  • Page 10: Test Signal Display

    T e s t S i g n a l D i s p l a y Test Signal Display Videobandbreite (RO) Attenuator und dB/div Aufl ösungsbandbreite (RO) Referenzpegel Markerpegel (RO Testsignal Ausgangspegel (RO) Markerfrequenz (RO) Sweepzeit Referenzpegel- 50 MHz Test Signal, 2. Harmonische mit Delta-Marker Line Mittenfrequenz-Line (RO = Readout)

  • Page 11: Betriebshinweise Und Hinweise Für Erste Messungen

    Signal keinen Gleichspannungsanteil von ±25 V > Vor der Inbetriebnahme des HM5530 ist unbedingt der Abschnitt aufweist und die maximale Amplitude +10 dBm ist. < „Sicherheit“ zu lesen, und es sind die darin enthaltenen Hinwei- ATTN.

  • Page 12: Allgemeine Grundlagen Spektralanalysatoren

    A l l g e m e i n e G r u n d l a g e n S p e k t r a l a n a l y s a t o r e n würde, wodurch Verzerrungen entstünden.

  • Page 13: Anforderungen An Spektralanalysatoren

    Signalpegel gegenüber der Mittenfrequenz um 3 dB abgefallen ist; bei Spektralanalysatoren ist Abfall um 6 dB Frequenzmessung üblich und gilt für den HM5530; dies ist bei einem Bandbreiten- vergleich zu beachten. Das Verhältnis der 60 dB-Bandbreite zur Spektralanalysatoren ermöglichen Frequenzmessungen im 3 dB-Bandbreite wird als Formfaktor bezeichnet.

  • Page 14: Rauschen

    Verzerrungsprodukte, und zwar größtenteils verursacht der Übertragungsgüte oder Rauschzahl versteht man norma- durch die nichtlinearen Eigenschaften der Eingangsstufe. Sie lerweise die nichtthermischen Rauschquellen, zu denen das bewegen sich beim HM5530 in der Größenordnung von 75 dBc > thermische Rauschen addiert wird, um die Gesamtrauschzahl unterhalb des Eingangspegels, solange dieser nicht größer als...

  • Page 15: Frequenzgang

    Bereich wird auch als „nutzbarer Dynamikbereich“ des Analysators bezeichnet. Zum Unterschied dazu wird der Der HM5530 ist ein Spektrumanalysator für den Frequenzbe- darstellbare Anzeigebereich defi niert als das Verhältnis vom reich von 100 kHz bis 3000 MHz. Damit lassen sich Spektral- größten zum kleinsten gleichzeitig angezeigten Pegel, ohne...

  • Page 16: Normalbetrieb Und Zero Span-Betrieb

    F u n k t i o n s p r i n z i p H M 5 5 3 0 breite (RBW) im Bereich von 100 kHz bis einige MHz stören. Mit abhängig ist. Beträgt z.B. die Mittenfrequenz 500 MHz und der einer niedrigeren Aufl...
  • Page 17 Stelle, durch langen Druck Löschen aller Stellen des Read- Der Netzschalter rastet nach Drücken ein. Nach dem out-Eingabefeldes. Anheizen der Bildröhre wird zunächst das HAMEG-Logo angezeigt, darauf die Firmwareversion. Hierbei wird die Grundsätzlich muss vor jeder Zahleneingabe zunächst Helligkeit vorgegeben, damit unabhängig von der zufälligen die betreffende Funktionstaste, z.B.
  • Page 18 B e d i e n e l e m e n t e u n d R e a d o u t SPAN Wird versucht, eine nicht sinnvolle Kombination einzustellen, Span = Umfang des auf dem Bildschirm dargestellten d.h.
  • Page 19 B e d i e n e l e m e n t e u n d R e a d o u t Weiter wird darauf hingewiesen, dass die maximal zuläs- Das Rauschband verschwindet, wenn es sich am unteren sigen Eingangsspannungen nicht überschritten werden Rasterrand befand und die Skalierung von 10 dB/div auf 5 dB/...
  • Page 20 B e d i e n e l e m e n t e u n d R e a d o u t Bei der Ablesung am Bildschirm geht man vom Referenz- jedoch werden beide beim Einspeichern oder Ausschalten pegel am oberen Rasterrand aus und zählt die cm bis zum abgeschaltet.
  • Page 21 B e d i e n e l e m e n t e u n d R e a d o u t eine niedrigere Messwiederholrate. Um wieder zu einer Wird ein Parameter z.B. der Referenzpegel REF.-LEVEL kalibrierten Messwertanzeige zu gelangen, muss der SPAN aufgerufen und verändert, so wird die Mittelwertbildung neu verringert werden.
  • Page 22 B e d i e n e l e m e n t e u n d R e a d o u t umgeschaltet werden. Mit einem langen Tastendruck kann analysators eine Antenne angeschlossen und Zero Span von MAX HOLD auf MIN HOLD umgeschaltet werden. Die mit SPAN gewählt (SF 000.000 MHz), so kann mit der Funktion ermittelt automatisch den vom Gerät erfassten...

  • Page 23: Rs-232 Interface: Messwertabfrage Und Fernsteuerung

    –10 bis 0 dBm in 0,2 dB-Stufen. schlossene Geräte. Bei Nichtbeachtung der Sicherheitshinweise (siehe auch ,,Sicherheit“) werden Schäden an HAMEG-Produkten INPUT 50 Ω nicht von der Gewährleistung erfasst. Auch haftet HAMEG nicht Eingangs-N-Buchse. Ohne Eingangssignal-Abschwächung für Schäden an Personen oder Fremdfabrikaten. dürfen 10 V bzw.

  • Page 24: Liste Der Einstellbefehle

    = Signaltransfer im Block (2048 Byte) 2044 Signalbytes, 3 Prüfsummenbytes + 0x0d Nach dem Einschalten (POWER ) gibt das Gerät an der seriellen #et0(E) = Externer Trigger AUS Schnittstelle automatisch die Meldung „HAMEG HM5530“ mit #et1(E) = Externer Trigger AN 9600 Baud aus. Test-Signal:...
  • Page 25 I n t e r f a c e #ba(E) = Bandwidth Automatik “BAx” Das letzte Zeichen ist immer ein CR (Carriage Return) (x=0: Manual; x=1: Auto) trans_byte[2047] = 0D hex (Carriage Return) #vf(E) = Video-Filter “VFx” (x=0:VF OFF, x=1:VF ON) Alle anderen „freien“...

  • Page 26: Decleration Of Conformity

    HAMEG instruments fulfi ll the regulations of the EMC directive. The Under the presence of strong high frequency electric or magnetic fi elds, conformity test made by HAMEG is based on the actual generic- and even with careful setup of the measuring equipment an infl uence of product standards.
  • Page 27 Frequency Measurements Stability Resolution Noise Video fi lter Sensitivity – Maximum input level Frequency response Functional principle of the HM5530 Controls and readout RS-232 Interface: Reading measurement results and remote control 46 Description RS-232 cables Adjustment of Baud rate Data communication...
  • Page 28 H M 5 5 3 0 3 G H z S p e c t r u m A n a l y z e r H M 5 5 3 0 Frequency range from 100 kHz to 3 GHz Test signal 50 MHz Amplitude measurement range from -110 dBm to +20 dBm Phase Synchronous, Direct Digital frequency Synthesis (DDS)

  • Page 29: Spectrum-Analyzer Hm5530

    S p e c i f i c a t i o n s N connector Testsignal output: 3 GHz Spectrum Analyzer HM5530 50 Ω Output impedance: (Valid at 23 degr. C after a 30 min. warm-up period.) Frequency: 50 MHz ±1 kHz Level: -10 to 0 dBm in 0.2 dB increments...

  • Page 30: Important Hints

    PUkT HGOFFD PUkT PUOPFGkT PUOPFGkT PUkT PUkT PUkT INPUT CHI PUkT INPUT CHI HAMEG INPUT CHI PUkT C = horizontal operating PUOPFGkT HJKL HJKL PUOPFGkT HJKL D and E = operating at different angles F = handle removal T = shipping (handle unlocked)

  • Page 31: Operating Conditions

    80%. and locked. Use of patched fuses or short circuiting of the fuse holder is not permissible; HAMEG assumes no liability whatso- If condensed water exists in the instrument it should be accli- ever for any damage caused as a result, and all warranty claims matized before switching on.

  • Page 32: Front Panel Elements - Brief Description

    F r o n t P a n e l E l e m e n t s – B r i e f D e s c r i p t i o n AUTO* Front Panel Elements – Brief Description Pressing and holding switches Reference Level settings via keyboard or TUNING...
  • Page 33 F r o n t P a n e l E l e m e n t s – B r i e f D e s c r i p t i o n REMOTE External TRIGGER In remote control mode this pushbutton is lit. Briefl y pres- BNC input connector for the external trigger signal (triggers sing switches remote off.

  • Page 34: Test Signal Display

    T e s t S i g n a l D i s p l a y Test Signal Display Video Bandwidth (RO) Attenuator und dB/div Resolution Bandwidth (RO) Reference Level Marker Level (RO Testsignal Output Level (RO) Marker Frequency (RO) Sweeptime Reference Level 50 MHz Test signal, 2...

  • Page 35: Operational Hints

    O p e r a t i o n a l h i n t s ATTN (input attenuation): Operational hints As a protective measure, the attenuator should be set to its highest position 50 dB (AT 50 dB). Frequency settings: Prior to operation of the HM 5530 the section „Safety“...

  • Page 36: Spectrum-Analyzer Basics

    5. A spectum analyzer can display simultaneously a wide fre- Spectrum-Analyzer basics quency band and also a 80 dB (HM5530) amplitude range due to its logarithmic scaling. This is an enormous advantage in many important applications such as emi measurements, because the results of circuit modifi...

  • Page 37: Stability

    –3 dB bandwidth, for spectrum analyzers it is customary to specify the –6 dB bandwidth which also applies to the HM5530. The different bandwidth defi nitions The sensitivity is a measure of the ability of a spectrum analyzer are to be borne in mind when comparing instruments.

  • Page 38: Video Fi Lter

    „uncal“ in place of the sweep time readout (SW ... )). The HM5530 is a spectrum analyzer for the frequency range of 100 kHz to 3 GHz. The spectral components of signals in this Sensitivity – Maximum input level range can be detected and measured from –110 to +20 dBm.
  • Page 39 LO will be swept by the staircase Note: The socalled „0 kHz signal“ from the 1 LO is unavoidable voltage from 3537.3 to 4537.3 MHz. The HM5530 also provides for and may disturb measurements with a resolution bandwidth the direct setting/readout of START and STOP frequencies.

  • Page 40: Controls And Readout

    The switch will latch in the ON position; after the time re- Note: quired by the crt for heating has elapsed, the HAMEG logo The specifi ed frequency range is 0.1 to 3000 MHz; will be displayed, then the fi rmware version; the intensity any readings 0.1 MHz may be unreliable.
  • Page 41 C o n t r o l s a n d r e a d o u t will be accepted after a (second) depression and shown in Tuning knob (rotary encoder) the start frequency readout fi eld (SR ... MHz) in place of the Rotary encoder for the parameter entry or change of: center frequency (CF ...
  • Page 42 C o n t r o l s a n d r e a d o u t FOCUS The noise band will disappear altogether, if it was alrea- The focus can be adjusted with the tuning knob . The dy positioned at the graticule bottom, if the scaling correct procedure is to fi...
  • Page 43 C o n t r o l s a n d r e a d o u t stored upon turn-off which are shown in the 8 readout tically after 2 s, the pushbutton(s) will extinguish, the sweep fi elds. After turn-on, only these 8 parameter settings will time display will return.
  • Page 44 C o n t r o l s a n d r e a d o u t The marker function can only be left by depressing another MAX HOLD function key. This function automatically detects, stores and displays the maximum of the averaged spectrum.
  • Page 45 PROBE POWER INPUT 50 Ω 2.5 mm jack, power supply (6 V , max. 100 mA) for HAMEG Input N connector. Without attenuation (ATT 0 dB) +10 dBm fi eld probes. The outer contact is connected to the chassis and ±10 V must not be exceeded.

  • Page 46: Reading Measurement Results And Remote Control

    The instrument is delivered with a CD-ROM containing a pro- gram which will run under Windows Me, NT 4.0 (with service Test signal: pack), 2000 and XP. Updates are available on the HAMEG #tg0(E) = Test signal generator off homepage www.hameg.de.

  • Page 47: Extensive Description Of The Command #Bm1

    I n t e r f a c e #es1(E) = switch ON: “Single Shot” Example: PC sends a sequence of commands to #ss1(E) = Starts a “Single Shot” (Sweep time: 1000ms) the analyzer: After the reception and execution of a command, #kl1(E) = Switches to remote control.
  • Page 48 I n t e r f a c e E5 hex (229 dec) coincides with the top line of the graticule (= reference level) The resolution in Y direction is 25 points per division (equals 10 dB at 10 dB/div). The vertical distance of the points is 0.4 dB at 10 dB/div.
  • Page 49 I n t e r f a c e Subject to change without notice...
  • Page 50 N o t e s Subject to change without notice...
  • Page 51 N o t e s Subject to change without notice...
  • Page 52 . h a m e g . c o m Subject to change without notice 42-5530-0010 (2) 27112007 gw HAMEG Instruments GmbH © HAMEG Instruments GmbH Industriestraße 6 A Rohde & Schwarz Company D-63533 Mainhausen ® registriered trademark Tel +49 (0) 61 82 800-0 DQS-Certifi...
