Rubi RVT69 Installation

InstallatIon
Kali RVT69SKCC
Alex / Gaël RVT69RACC
RVT69SKNN
RVT69RANN
Qabil RVT69RQCC
Billie / Dana RVT69RDCC
RVT69RQNN
RVT69RDNN
Évita / Hadria RVT69SECC Saida RVT69RSCC
RVT69RSNN
RVT69SENN
Usagi RVT69RUCC
Gabriella RVT69SGCC
RVT69RUNN
RVT69SGNN
Yodo RVT69RYCC
Jawa RVT69SJCC
RVT69YRNN
RVT69SJNN
PIÈCES / PARTS
Liste complète des pièces pour l'assemblage de votre valve
thermostatique.
Complete parts list for installing your thermostatic valve.
LISTE DES PIÈCES / PARTS LIST
01 Robinet de douche / Shower mixer
02 Écrou bouchon/ Cap nut
03 Plaque de finition /
Finishing plate
04 Poignée / Handle
03
02
01
04
Doc. # DR046-5 / 20-10-2015
robinet de douche encastré 1/2'' thermostatique / 1/2'' built-in thermostatic shower faucet

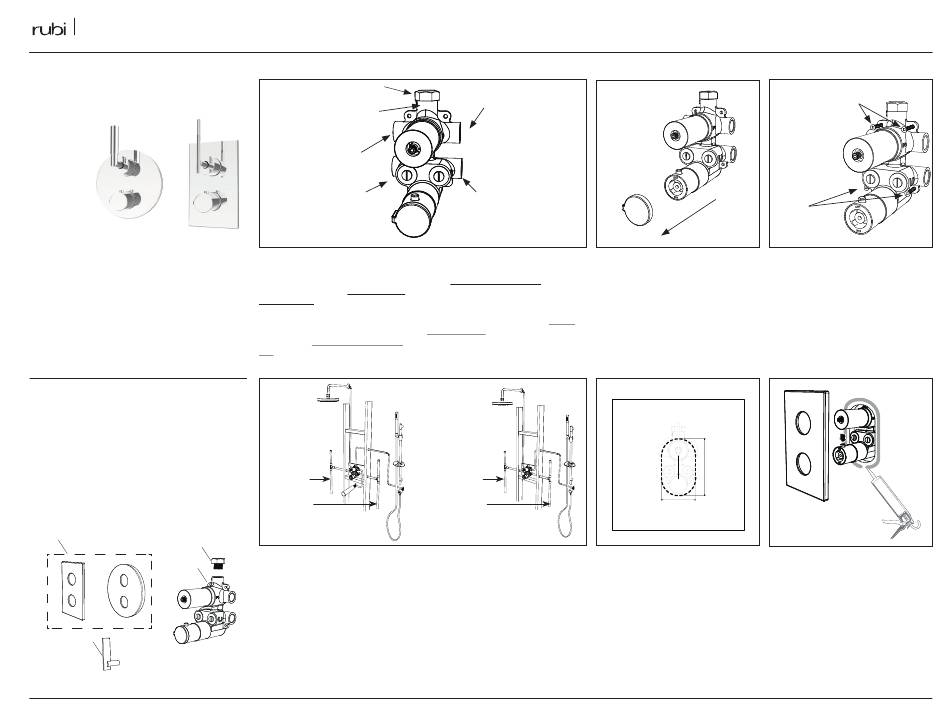

ÉTAPES / STEPS
Bouchon
Plug
Sortie d'eau 02
Water outlet 02
Sortie d'eau 01
Water outlet 01
Entrée d'eau chaude
Hot water Inlet
01A 01b
La sortie 02 est une sortie libre (à alimenta- Si vous n'avez pas besoin des trois sorties
tion continue). Si vous l'utilisez pour installer d'eau, utilisez les sorties 01 et 03. Assurez-
un accessoire, prévoyez l'ajout d'une valve vous que le bouchon installé à la sortie 02
d'arrêt au circuit. soit bien serré et étanche.
The outlet 02 is a free outlet (continuous If you only need two water outlets, use the
feed). If you use it to install an accessory, outlets 01 and 03. Make sure the cap installed
make sure you add a stop valve to the line on the outlet 02 is watertight.
plan.
OU / OR
Eau chaude Eau chaude
Hot water
Eau froide
Cold water
04A - 3 accessoires 04b - 2 accessoires
Effectuez le branchement des arrivées d'eau Effectuez le branchement des arrivées d'eau
et des accessoires. Utilisez la sortie d'eau et des accessoires aux positions déterminées
02 (dessus) pour brancher l'accessoire avec lors de la planification.
valve d'arrêt.
Connect the water inlets and the accessories
Connect the water inlets and the accessories connection to previously determined outlet
connection. Connect the accessory using a positions.
stop valve on outlet 02 (top).
Sortie d'eau 03
Water outlet 03
Entrée d'eau froide
Cold water inlet
02
Hot water
Eau froide
Cold water
05
Vis
Screws
Vis
Screws
03
133mm /
5 1/4"
79mm /
3 1/8"
06
www.rubi.ca - 1.800.463.2197
- RVt69
