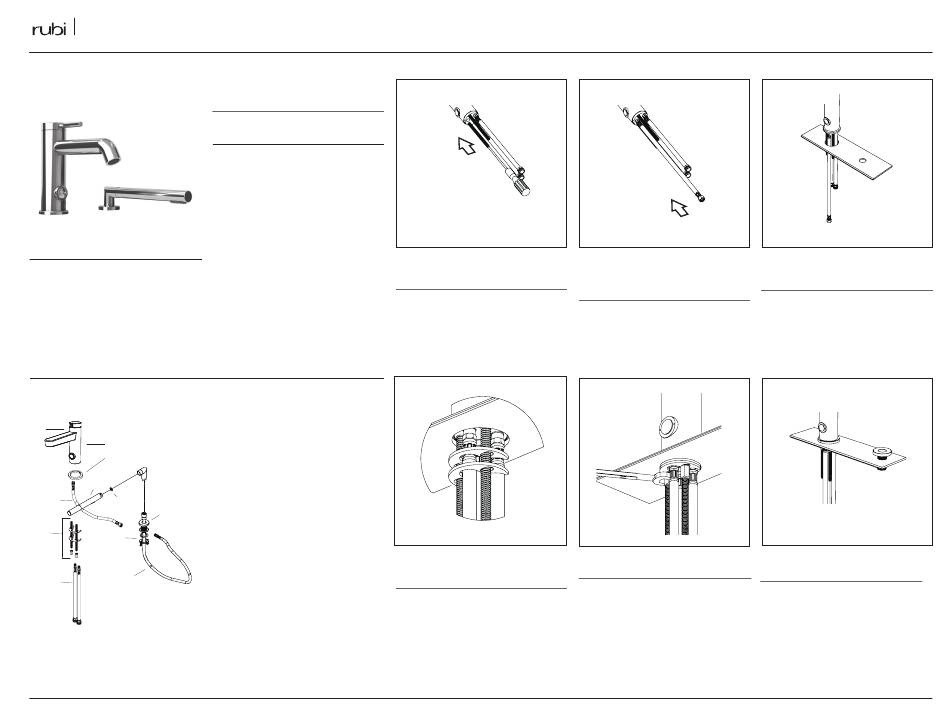

Rubi VERTIGO RVT22D Installation

INSTALLATION
** Image à titre indicatif uniquement
** Image for illustrative purposes only.
PIÈCES / PARTS
12
01
02
03
11 04
06
09
07
08
10
Doc. # DR148-1 / 04-09-2019
DISPOSITION
La douchette peut être installée à gauche ou à
droite du robinet.
Hand shower can be installed on the left or the
right side of the faucet.
PRÉPARATION / PREPARATION
Diamètre de perçage / Drilling diameter:
Robinet / Faucet: 1 1/2" (38 mm)
Douchette / Hand Shower: 1 1/4" (32 mm)
Vérifiez que toutes les pièces sont dans
l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES / PARTS LIST
01 Robinet / Faucet
02 Base du robinet / Faucet base
03 Douchette / Handshower
04 Rondelle de caoutchouc / Rubber washer
06 Socle de douchette / Handshower base
07 Écrou de serrage / Nut
08 Flexible de douchette / Handshower hose
09 Ensemble d'attache / Fixing kit
10 Tuyaux d'entrées d'eau / Water inlet pipes
11 Flexible de raccord douchette / Handshower link hose
12 Insertion de carbone sur la poignée* / Carbon insertion
on the handle*
*Modèle RVTC22D seulement / RVTC22D model only
ÉTAPES / STEPS
01
Insérez et serrez à la main le flexible de raccord
de douchette.
Insert and hand tighten the handshower
fitting hose.
04
Insérez le "U" de caoutchouc ainsi que celui
de métal.
Insert the rubber "U" and the metal one.
02
Positionnez et vissez la tige de fixation au corps
du robinet en prennant soin de ne pas endom-
mager les filets.
Place and tighten the mounting rod to the valve
body make sure the threads remain intact.
05
Vissez l'écrou de fixation avec une clé.
With a wrench, firmly tighten the fixing nut.
VERTIGO - RVT22D
VERTIGO C - RVTC22D
03
Placez la ba se du robinet et déposez le robinet
dans son emplacement.
Put the faucet base and drop the faucet
in place.
06
Déposez le socle de la douchette en place.
Put in place the handshower base.
