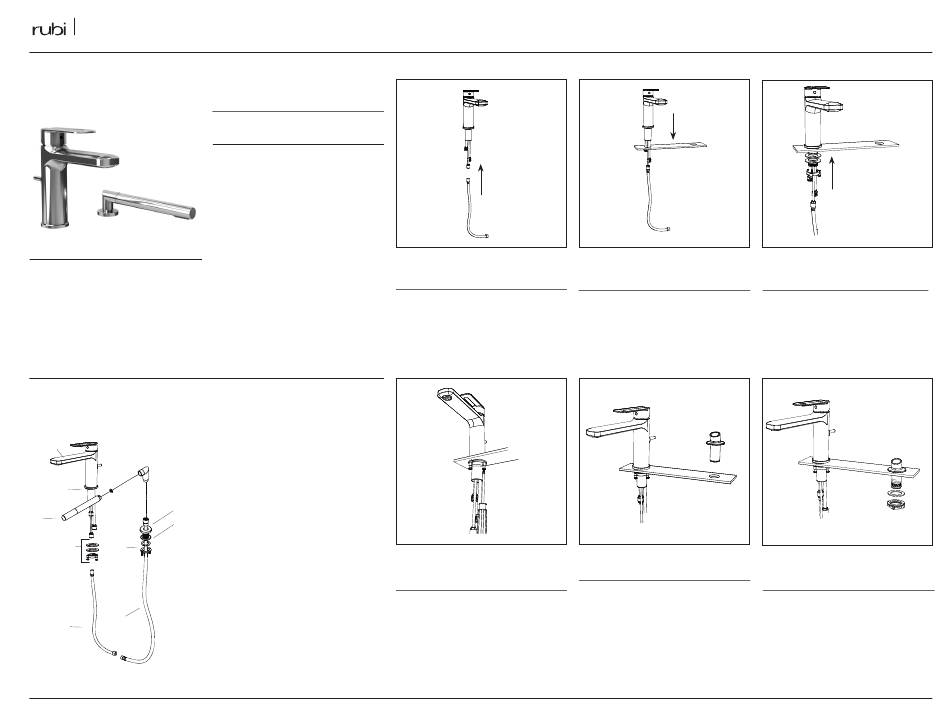

Rubi MYRTO Installation

INSTALLATION
** Image à titre indicatif uniquement
** Image for illustrative purposes only.
PIÈCES / PARTS
01
02
05
03
04
08
06
07
09
Doc. # DR140-5 / 04-09-2019
DISPOSITION
La douchette peut être installée à gauche ou à
droite du robinet.
Hand shower can be installed on the left or the
right side of the faucet.
PRÉPARATION / PREPARATION
Diamètre de perçage / Drilling diameter:
Robinet / Faucet: 1 1/2" (38 mm)
Douchette / Hand Shower: 1 1/4" (32 mm)
Vérifiez que toutes les pièces sont dans
l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES / PARTS LIST
01 Robinet / Faucet
02 Base du robinet / Faucet base
03 Douchette / Handshower
04 Rondelle de caoutchouc / Rubber washer
05 Socle de douchette / Handshower bases
06 Écrou de serrage / Nut
07 Flexible de douchette / Handshower hose
08 Ensemble d'attache / Fixing kit
09 Flexibles d'entrées d'eau / Water inlets hoses
ÉTAPES / STEPS
01
Insérez et serrez à la main le flexible de raccord
de douchette.
Insert and hand tighten the handshower
fitting hose.
04
Solidifiez l'assemblage en serrant les vis de la
bague à l'aide d'un tourne-vis.
Solidify the assembly by tightening the ring
screws with a screwdriver.
02
Placez la ba se du robinet et déposez le robinet
dans son emplacement.
Put the faucet base and drop the faucet
in place.
05
Déposez le socle de la douchette en place.
Put in place the handshower base.
MYRTO - RMY22D
03
In sérez la rondelle de caoutchouc puis la ron-
delle métallique et vissez la bague de laiton.
Insert the rubber washer and the washer and
screw the brass ring on the sleeve.
06
Insérez la rondelle de caoutchouc et vissez
l'écrou de serrage.
Insert the rubber washer and screw the nut.
www.rubi.ca - 1.888.988.RUBI (7824)
