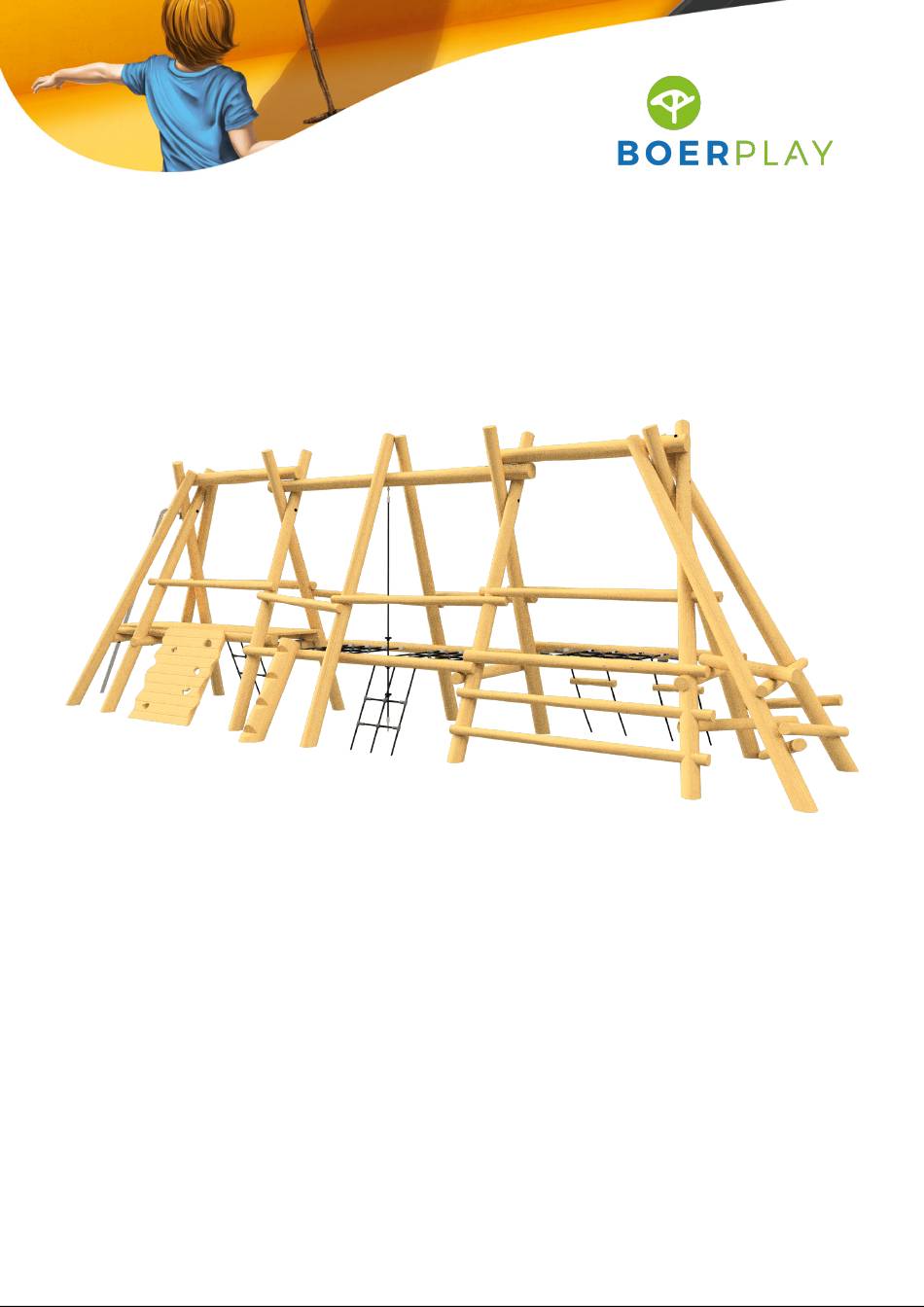

- Page 1 Spielhaus Mittelalterliches Bauernhaus PSTE020.002...
- Page 2 0,00 m 0,53 m 1,18 m 1,35 m 2,17 m 2,61 m Tussen 0,60 en 0,85 m Tussen 0,60 en 0,85 m Between 0,60 en 0,85 m Between 0,60 en 0,85 m < 0,60 m <0,60 m 2,99 m 2,99 m 2,88 m 2,53 m 1,56 m...
- Page 3 5,93 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 020 002 Oer Boerderij Title Tekening Opmerking Adventure Play Drawing Comment Datum Obstakelvrije zone Obstacle free zone 22-11-2022 Date...
- Page 4 2,18 m 3,99 m 1,66 m 1,54 m 1,98 m 3,01 m 1,50 m 0,83 m 0,83 m 0,10 m 1,00 m 0,47 m 1,17 m 0,96 m 1,10 m 0,84 m 1,00 m 0,84 m 1,10 m 1,81 m 1,53 m 1,64 m 2,16 m...
- Page 5 Typeplaatje Identification plate Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Duo XL SCHM Frame trio Adventure Play Touw Ladder dubbel Adventure Play Losse onderdelen tbv PST.020.002 Oploopnet 600 Ukkepuk Doorklimtouw Adventure play Horizontaal net Adventure play Glijpaal 3,25m Adventure Play Boomtrap 1,0m steil Adventure Play Klimwand 1m...
- Page 6 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 7 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE020.002 Gerätename Spielhaus Mittelalterliches Bauernhaus Maximale Fallhöhe 1,7 m Baujahr 2023 Zertifikat 036830 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
-
Page 8: Inspektion Und Wartung
LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall... -
Page 9: Wartung
Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß. - Page 10 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
- Page 12 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 300, RVS A2-70 Paal 14-16 Lengte =4000 Paal 14-16 Lengte =2000 Frame Type C Schommels Frame Type B Schommels Benaming MOD PST 001 013 E Duo XL SCHM Frame trio Title Tekening Opmerking...
- Page 13 A ( 1 : 5 ) Afstand van de glijstang naar: - vloer: tussen 350 en 500mm - railing: groter dan 250mm - overige toesteldelen: groter dan 500mm Distance from the fireman's pole to: - floor: between 350 and 500mm - railing: more than 250mm - other parts of the equipment: more than 500mm Type...
- Page 14 Bemating klimwoud Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 220, RVS A2-70 Draadeind+borgm.+ringen+dop M12, L= 260, RVS A2-70 M12, L= 300, RVS A2-70 Draadeind+borgm.+ringen+dop Paal 10-12 Lengte =2200 Paal 10-12 Lengte =1900 Lengte =1600 Paal 10-12 Paal 10-12 Lengte =2400 Paal 10-12 Lengte =1800...
- Page 15 B ( 1 : 2 ) C ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgmoer M6 - VZ 8.8 Zeskantbout M6 x 40 - VZ 8.8 Veiligheidsschroef Pin-Torx - VZ 8.8 CARROSSERIERING M6 x 20 - VZ 8.8 Standaard plank 120x20 Lengte = 1000 Bus RVS schroefdraad...
- Page 16 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 ø10 X 50 - RVS A2-70 Houtdraadbout SLUITRING KRAALRING RVS FACET Plank 120x20 Lengte = 1100 OPLOOP BEUGEL LINKS OPLOOP BEUGEL RECHTS...
- Page 17 Tussenruimtes overal >230 mm Openingen always > 230 mm B ( 1 : 4 ) A ( 1 : 4 ) Grondmarkering Ground level marker Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgmoer M6 - VZ 8.8 M6 x 40 - VZ 8.8 Zeskantbout Veiligheidsschroef Pin-Torx - VZ 8.8...
- Page 18 0,25 m(3x) 0,70 m 0,55 m 0,57 m 0,25 m(3x) A ( 1 : 4 ) Grondmarkering Ground level marker 3,45 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 240, RVS A2-70 BORGMOER M12 - RVS A2-70 Sluitring D-sluiting 5 MM RVS...
- Page 19 2,12 m 0,25 m (5x) 0,42 m 0,15 m 0,57 m 2,10 m 2,45 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER Sluitring M12 - RVS A2-70 D-sluiting 5 MM RVS Dop zwart Beschermdop M10-M12 RING KUNSTSTOF Paal 10-12 Lengte =2300 Paal 10-12 Lengte =1500...
- Page 20 Manual de ensamblado - módulo Manuel de montage - module Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 Paal 14-16 Lengte =1700 Standaard plank 120x20 Lengte = 500 MOD PST 026 007 © Copyright BOERplay 29-3-2022 Revision:...
- Page 21 2900 1789 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Schroef Assy 5 x 70 - RVS A2-70 Paal 10-12 Lengte =1300 70 mm Vierkante paal 700 mm Lengte Vloer 0,9 x 3 m Adventure Play Benaming MOD PST 040 018 A Vloertje met steunen...
