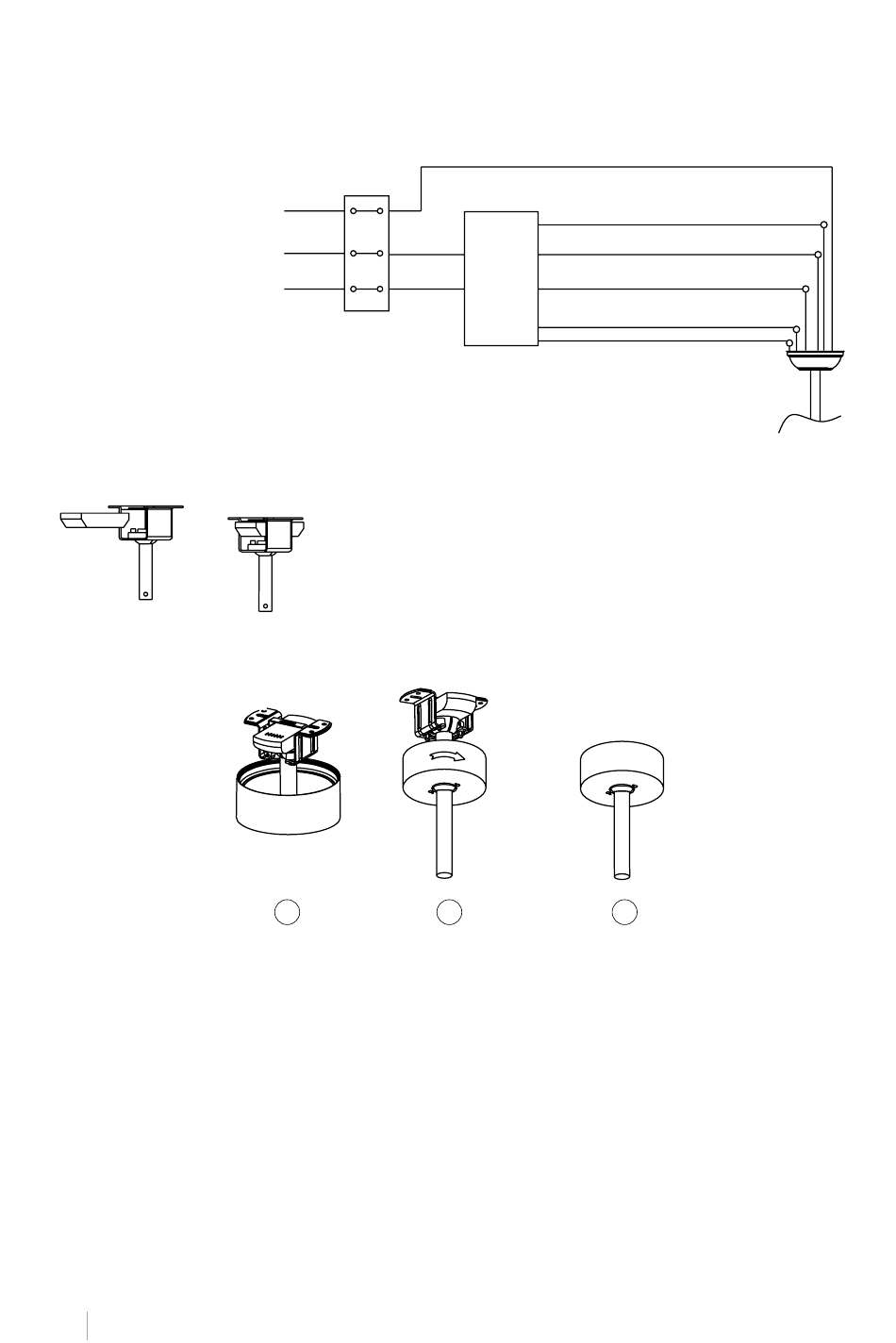

COLLEGAMENTO DEL TELECOMANDO
• Effettuare il collegamento tra i cavi del ricevitore e i cavi del motore della ventola seguendo le
indicazioni di colore. Assicurarsi che la connessione sia stretta.
DC
P OSIZ ION AME NTO DE L RI CE VI TO RE DE L T E L ECO M A NDO
MONTAGGIO DELLA COPPA SUPERIORE
• Sollevare la coppa superiore fino al supporto di montaggio e allineare le viti allentate nel suppor-
to di montaggio con i fori della coppa superiore.
• Ruotare la coppa superiore per regolarla. Reinserire le viti e fissarle con il cacciavite.
• Appena il supporto di montaggio è stato fissato alla scatola di derivazione si può procedere ad
appendere il ventilatore.
• Afferrare saldamente il ventilatore con entrambe le mani. Passare l'asta attraverso l'apertura del
supporto di montaggio e lasciare che la sfera si appoggi nel supporto di montaggio.
• Ruotare l'accoppiamento della sfera fino a quando non si allinea con la linguetta del supporto di
montaggio.
Suggerimento: sarebbe meglio che un'altra persona aiutasse a sorreggere la scala e che passasse
il ventilatore alla persona che è salita sulla scala.
I TALI AN O
38
Presa a
terra
L (nero)
L
N
N
(bianco)
1
Cavo verde/giallo
Neutro N (bianco)
Luce L (blu)
Ricevitore
del tele-
comando Grigio DC motore L
Rosa DC motore L
Rosso DC motore L
2 3
