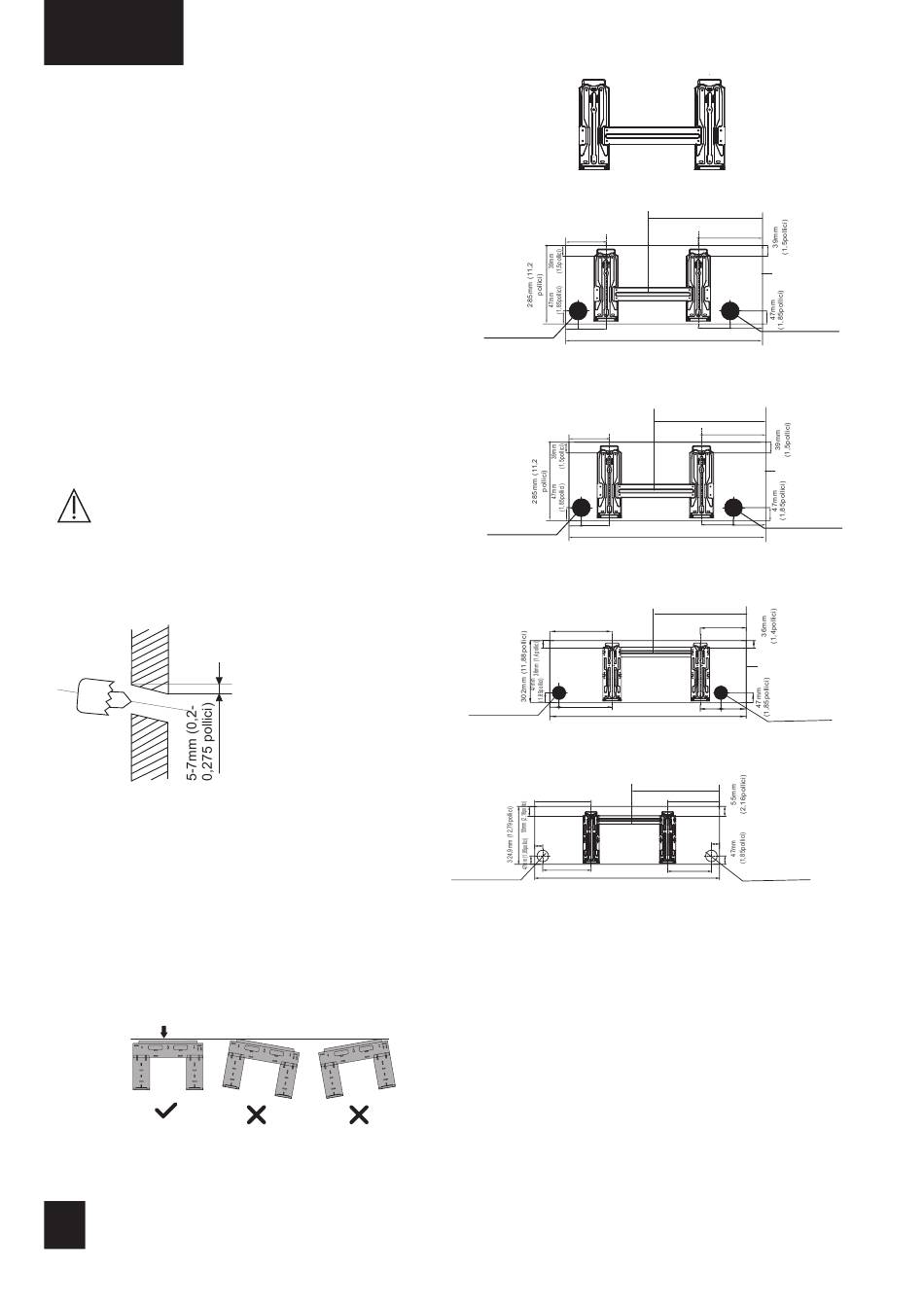

Passo 3: Praticare un foro nella parete
per le tubazioni di collegamento
1. Determinare il luogo del foro sulla
parete in base al luogo della piastra di
montaggio. Consultare le dimensioni
della piastra di montaggio.
2. Utilizzando una punta da 65 mm (2,5
pollici) o 90 mm (3,54 pollici) (a seconda
dei modelli), praticare un foro nel muro.
Assicurarsi che il foro sia praticato con
un leggero angolo verso il basso, in
modo che l'estremità esterna del foro sia
inferiore a quella interna da circa 5 mm
a 7 mm (0,2-0,275 pollici). Ciò garantirà
il corretto drenaggio dell'acqua.
3. Posizionare il bracciale protettivo a
parete nel foro. Questo protegge i bordi
del foro e aiuterà a sigillarlo quando il
processo di installazione è finito.
ATTENZIONE
Quando si esegue il foro sul muro,
assicurarsi di evitare fili, tubature e altri
componenti sensibili.
Parete
Interno
DIMENSIONI DELLA PIASTRA DI
MONTAGGIO
Diversi modelli hanno diverse piastre di
montaggio.
Per le diverse esigenze di personalizzazione,
la forma della piastra di montaggio potrebbe
essere leggermente diversa. Ma le
dimensioni dell'installazione sono le stesse
per le stesse dimensioni dell'unità interna.
Vedi ad esempio Tipo A e Tipo B:
Orientamento corretto della piastra di montaggio
23
Esterno
Tipo B
148mm
(5,8 pollici)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
45mm (1,7 pol l i c i ) 103mm (4,1pol l i c i )
Modello A
230mm (9,1
pollici)
Foro sulla parete
posteriore sinistra
65mm (2,5 pollici)
45mm (1,7 pol l i c i ) 185mm (7,3 pol l i c i )
805mm (31,7 pollici)
Modello B
285mm (11,2 pollici)
Foro sulla parete
45mm (1,7 pol l i c i ) 240mm (9,5pollici)
posteriore sinistra
958,3mm (37,7pollici)
65mm (2,5 pollici)
Modello C
264mm
(10,4pollici)
Foro sulla parete 219mm (8,6pollici)
posteriore sinistra
1037,6mm (40,85ipollici)
65mm (2,5 pollici)
Modello D
NOTA: Quando il tubo di connessione lato
gas è ø15,88mm (5 / 8 pollici) o più, il foro a
parete dovrebbe essere 90mm (3,54 pollici).
402mm (6,8 pollici)
237mm
(9,3 pollici)
Sagoma unità interna
Foro sulla parete
posteriore
130mm (5,1pollici) 107mm (4,2 pollici)
destra 65 mm
(2,5 pollici)
715mm (28pollici)
411mm (16,2pollici)
246mm (9,7 pollici)
Sagoma unità interna
Foro sulla parete
139mm (5,5 pollici) 107mm (4,2 pollici) posteriore destra
65 mm (2,5 pollici)
458mm (18 pollici)
243mm (9,57 pollici)
Sagoma unità interna
Foro sulla parete
posteriore destra 65
mm (2,5 pollici)
143mm (5,6pollici) 100mm (3,9pollici)
559mm (22pollici)
344mm (13,5pollici)
45mm
(1,77pollici)
299mm (11,8pollici) Foro sulla parete
posteriore destra 65
mm (2,5 pollici)
