Fontos adatok:
Quick-Lock fűrészlapváltó rendszer
Quick-Lock maróorsó-váltó rendszer
VIGYÁZAT! Sérülésveszély!
Éles szerszám okozta balesetveszély, különösen szer számcserénél.
&
#
"
&
$
"
Figyelmeztetés: A karima csavarfeszítőjét kézzel kell ütközésig a géptengelyig becsavarni. A szerszám feszítőerejét a
csavarfeszítő feszítőhatása adja. Ehhez az imbuszos hernyócsavart a T imbuszkulccsal be kell csavarni.
A pirossal jelölt hernyócsavar fix, azt nem szabad használni!
Javasolt meghúzási nyomatékok a csavarfeszítőnél található hernyócsavarnál:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Figyelmeztetés: Rögzítő csavar: A forgásirányt figyelni!
marószerszám :Az óramutató járása szerint
Körfűrész :Az óramutató járásával szemben
Dok.ID: 604007-909_07 • Ungarisch • 10.11.2023
!
$
%
#
!
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

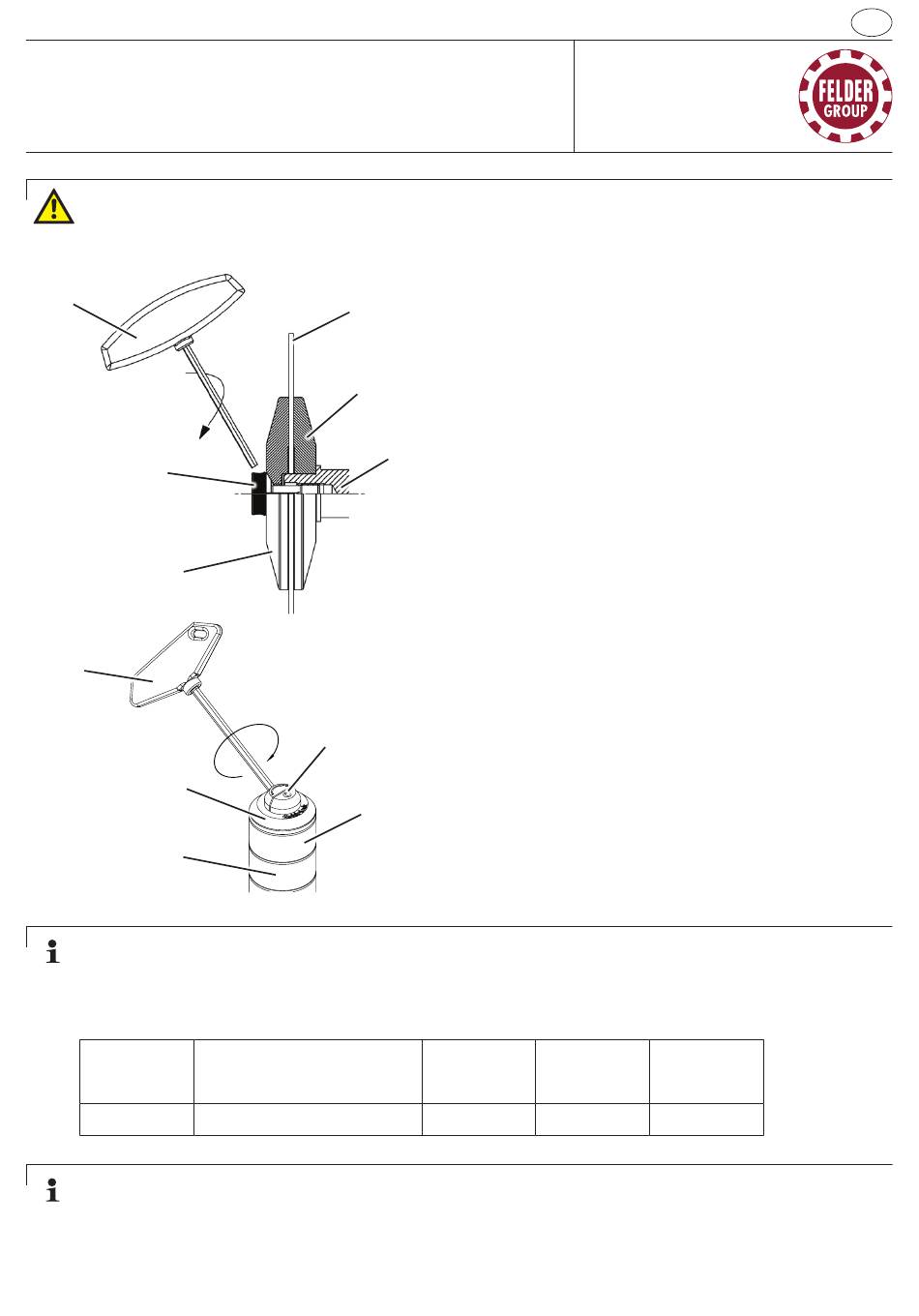

Szerszám felszerelése:
1. Minden érintkezési pontnak, a karimáknál, a hernyócsa-
varnál, a rögzítő csavarnál, a befogó tárcsáknál valamint
a fűrészlapon tisztának és pormentesnek kell lennie!
2a.Helyezze a fűrészlapot a fűrésztengelyre
2b.A marószerszámot a lehető legmélyebben tegye a maró-
tengelyre, hogy elkerülje a rezgéseket
3. Föltenni a tengely végére a karimát
4. Csavarja be kézzel a csavarfeszítőt a tengelyvégen ütkö-
zésig.
5. Hozza létre a feszítőerőt, ehhez csavarja be a hernyócs-
avart az imbuszkulccsal. (elfordít az óramutató járásával
azonos irányban)
Szerszám leszerelése:
1. Oldja ki a szerszámnak a befogását úgy, hogy az im-
buszkulcs segítségével meglazítja a hernyócsavart. (kb. 2
fordulat az óramutató járásával szemben)
2. Csavarja ki kézzel a csavarfeszítőt a tengelyvégen , és a
mozgó karimával húzza azt le.
3a.Levenni a fűrészlapot a fűrésztengelyről.
3b.Szerszámcsere ill. -kiszerelés során vegye le a marós-
zerszámot..
!
Fűrészlap
"
Levehető karima
#
Rögzítő csavar
$
Fix karima
%
Fűrésztengely
&
Imbuszkulcs
M10
M12
5 - 8 Nm
11-13 Nm
