Важная информация:
Система смены пильных полотен Quick-Lock
Система смены фрезерного шпинделя Quick-Lock
ОПАСНО! Опасность ранения!
Опасность получения резаных ран, в особенности при смене инструмента.
&
#
"
&
$
"
Указание: Ввертный фиксатор на фланце вворачивается в шпиндель машины вручную до упора.
Сила затяжки инструмента обеспечивается расклиниванием ввертного фиксатора. Для этого следует
ввернуть потайной винт с внутренним шестигранником, используя ключ с Т-образной рукояткой.
Отмеченный красным цветом потайной винт на ввертном фиксаторе неподвижен, трогать его нельзя!
Рекомендованные моменты затяжки потайного винта на ввертном фиксаторе:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Указание: Зажимное устройство: Соблюдать направление вращения!
Фрезерный инструмент :по часовой стрелке
Циркулярные пилы :вращением против часовой стрелки
Dok.ID: 604007-909_08 • Russisch • 10.11.2023

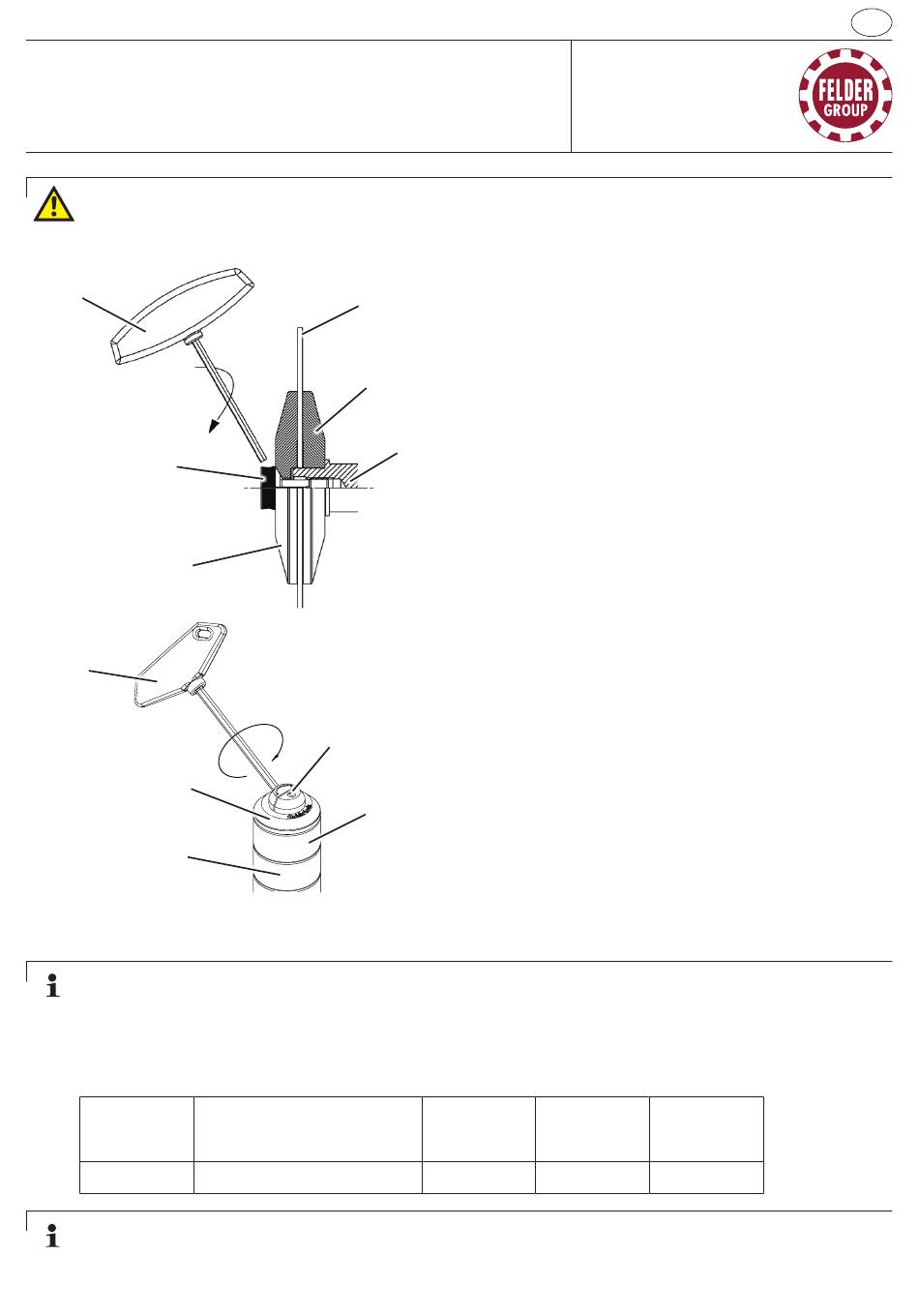

Утсановка инструмента:
1. Все контактные поверхности, включая съемный
!
2a.Установите пильный диск на вал пилы
$
2b.Чтобы избежать вибраций, фрезерный инструмент
3. Установите съемный фланец пильного диска на конец
%
4. Закрутить затяжное устройство на валу рукой до
5. Для зажима вкрутить потайной винт с помощью
Демонтаж инструмента:
1. Открутите потайной винт с помощью ключа для
2. Открутите зажимное устройство на валу рукой и
3a.Извлеките пильный диск из вала пилы
#
3b.При снятии или замене инструмента снять
!
!
"
#
$
%
&
SW = 4
SW = 4
