Viktiga tips:
Quick-Lock Växlingssystem för sågblad
Quick-Lock Frässpindel-växlingssystem
OBSERVERA! Skaderisk!
Risk för personskada på grund av att man kan skära sig, speciellt vid verktygsbyte.
&
#
"
&
$
"
Att tänka på: Flänsens klämskruv skruvas på för hand till maskinspindelns stopp. Verktygets spännkraft genereras
genom klämskruvens spridning. Skruva fast skruvstiftet med en insexnyckel med T-handtag.
Det rödmarkerade skruvstiftet på klämskruven är fixerat och får inte röras!
Rekommenderade åtdragningsmoment för skruvstiftet på klämskruven:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Att tänka på: Klämskruv: Kolla in rotationsriktningen!
Fräsverktyg :medsols
Cirkelsågar :motsols
Dok.ID: 604007-909_05 • Schwedisch • 10.11.2023
!
$
%
#
!
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

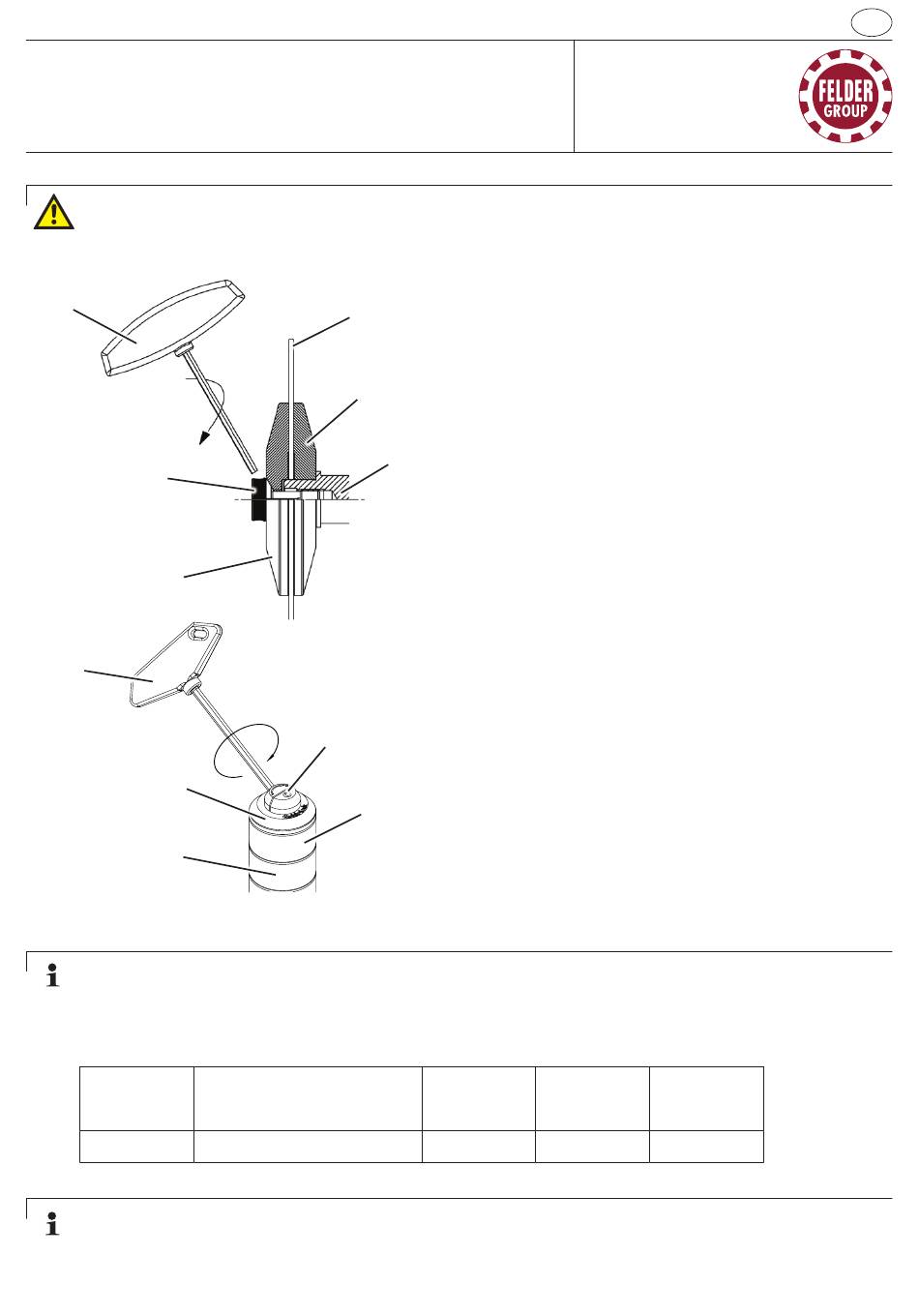

Verktygsmontering:
1. Alla kontaktytor på lösfläns, fästfläns, klämskruv, sågaxel
och klinga måste vara absolut rena från damm och spån!
2a.Fäst sågklingan på sågaxeln
2b.Placera fräsverktyget så djupt som möjligt på frässpindeln
för att undvika vibrationer
3. Fäst lösflänsen på axeländen
4. Skruva in klämskruven för hand på axeländen så långt
det går.
5. Generera spännkraft genom att dra åt skruvstiftet med
hjälp av en insexnyckel. (Medursrotation)
Verktygsdemontering:
1. Lösgör genom att lossa skruvstiftet med hjälp av en insex-
nyckel. (Ungefär 2 varv motsols)
2. Skruva av klämskruven för hand från axeländen och ta
bort lösflänsen.
3a.Tag bort sågklingan från sågaxeln.
3b.Tag av fräsverktyget vid verktygsbyte eller verktygsde-
montering.
!
Sågblad
"
Lösfläns
#
Klämskruv
$
Fästfläns
%
Sågaxel
&
Insexnyckel
M10
M12
5 - 8 Nm
11-13 Nm
SE
