Nota importante:
Sistem de schimbare rapidă a pânzei de ferăstrău
Sistem de schimbare rapidă a fusului de frezare
PRECAUŢIE! Pericol de accidentare!
Pericol de rănire prin tăiere, în special la înlocuirea sculei.
&
#
"
&
$
"
Observaţie: Dispozitivul de înşurubare din flanşă este rotit manual la maximum în axul maşinii . Forţa de fixare a
uneltei este generată prin efectul de separare al dispozitivului de înşurubare. Pentru aceasta, şurubul de blocare fără
cap trebuie să fie înşurubat cu şurubul cu cap hexagonal înecat prin intermediul cheii tubulare cu mâner în T.
Şurubul de blocare fără cap marcat cu roşu de la dispozitivul de înşurubare este fix şi nu trebuie să fie acţionat!
Cuplurile de strângere recomandate ale şurubului de blocare fără cap la dispozitivul de înşurubare:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Observaţie: Surub cu clema: Luati la cunostinta directia de rotatie!
Scule pentru frezare :spre dreapta
Ferăstrău circular :spre stânga
Dok.ID: 604007-909_06 • Rumänisch • 10.11.2023
!
$
%
#
!
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

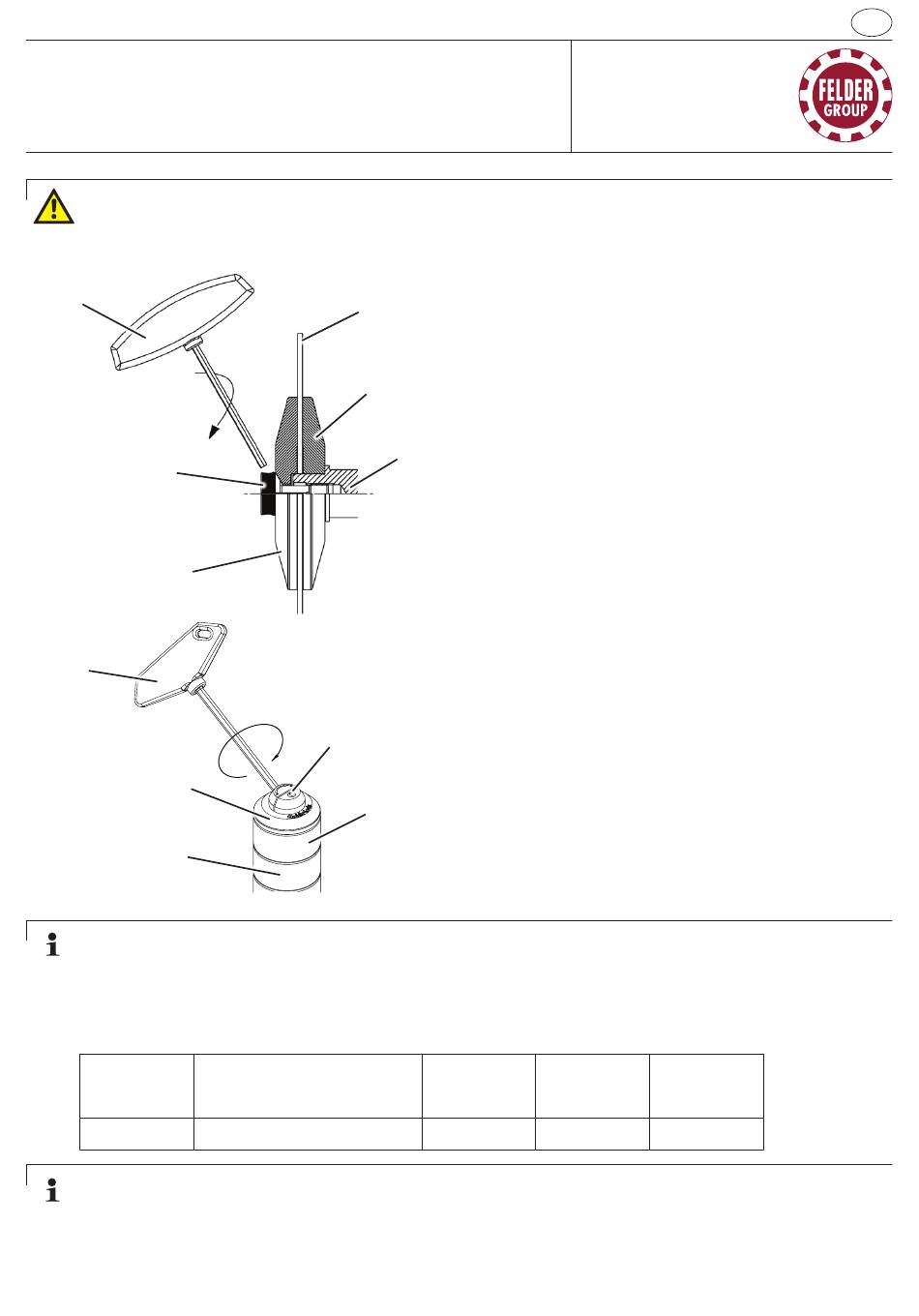

Montarea uneltei:
1. Toate suprafetele de contact inclusiv flansa interschim-
babila, flansa fixa, surub de prindere, arborele panzei
taietoare si panza trebuie sa fie curate si fara praf.
2a.Puneti panza taietoare pe ax
2b.Pentru evitarea vibraţiilor, introduceţi cât mai adânc posi-
bil scula de frezat în axul de frezat.
3. Puneti flansa interschimbabila in capatul arborelui
4. Înşurubaţi manual dispozitivul de înşurubare la maximum
în capătul arborelui.
5. Forta finala de strangere este data prin strangerea stiftu-
lui filetat folosind o cheie imbus (rotiti in sensul acelor de
ceas)
Demontarea uneltei:
1. Desfaceti prin slabirea stiftului filetat folosind o cheie
imbus ( rotiti de aproximativ doua ori in directia opusa
acelor de ceas)
2. Deşurubaţi manual surubul de strangere din capătul
arborelui şi scoateţi-l cu flanşa liberă .
3a.Indepartati panza de pe arborele taietor
3b.Îndepărtaţi scula de frezat atunci când înlocuiţi, respectiv
demontaţi scula.
!
Pânză de ferăstrău
"
Indepartati flansa
#
Surub cu clema
$
Flansa fixa
%
Arbore ferăstrău
&
Cheie pentru şuruburi cu cap hexagonal înecat
M10
M12
5 - 8 Nm
11-13 Nm
