Belangrijke tips:
Quick-Lock zaagbladwisselsysteem
Quick-Lock freesspindelwisselsysteem
VOORZICHTIG! Verwondingsgevaar!
Verwondingsgevaar door snijden, in het bijzonder bij gereedschapswissel.
&
#
"
&
$
"
Tip: Draai de schroefklem met de hand in de flens tot de aanslag in de machinespindel. De spankracht van het ge-
reedschap wordt door de spreiding van de schroefklem veroorzaakt. Hiervoor moet de imbusstifttap met behulp van
de imbussleutel worden vastgedraaid.
De rode stifttap op de schroefklem is vast en mag niet worden gebruikt.
Aanbevolen aanhaalmomenten van de stifttappen in de schroefklem:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Tip: Schroefklem: Op draairichting letten!
Freesgereedschap :met de wijzers van de klok mee
Paneelzagen :tegen de richting van de wijzers van de klok in
Dok.ID: 604007-909_11 • Niederländisch • 10.11.2023
!
$
%
#
!
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

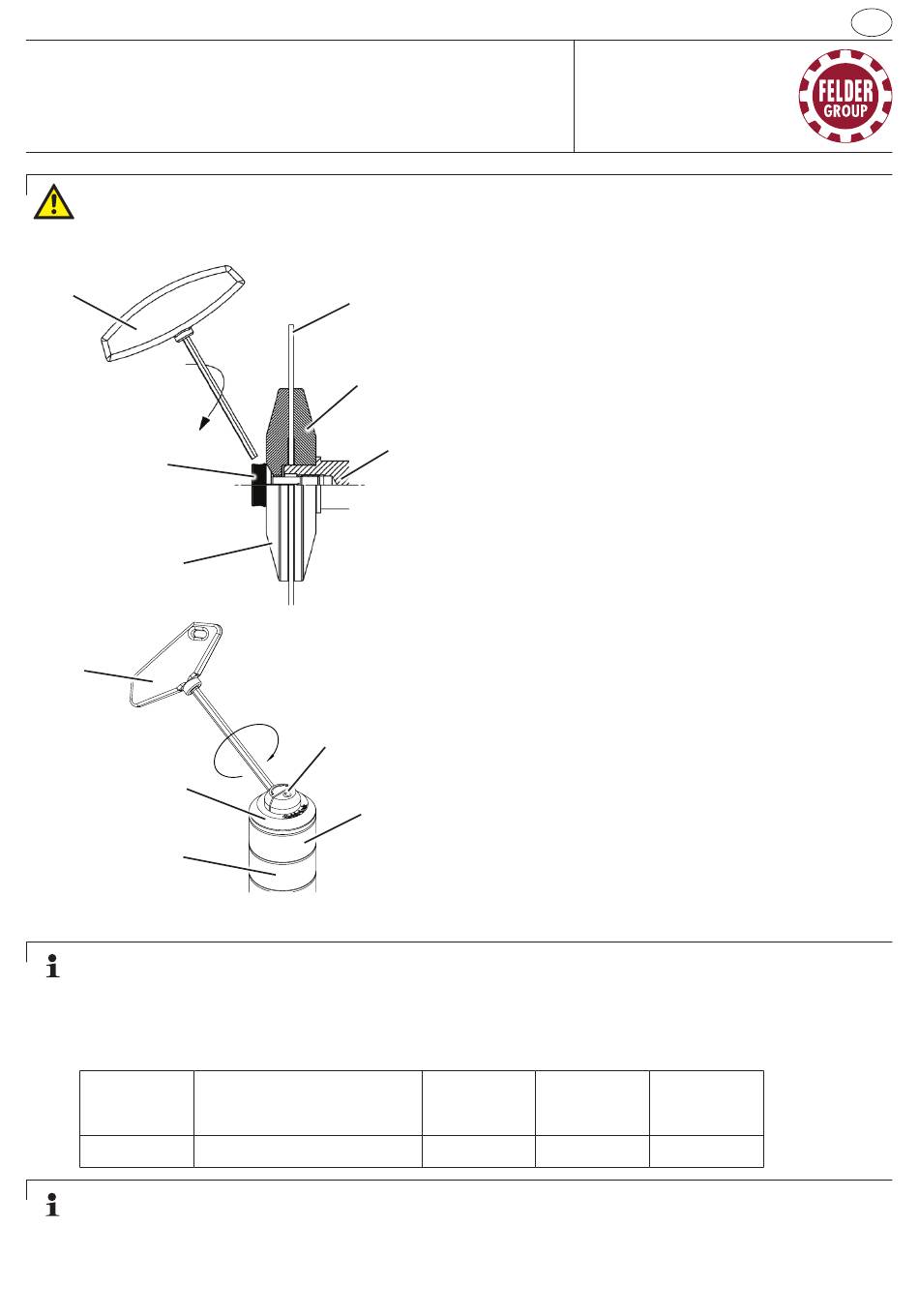

Gereedschap monteren:
1. Alle contactvlakken van losse flens, vaste flens, schroef-
klemmen, zaagas en zaagblad moeten absoluut schoon
en stofvrij zijn.
2a.Bevestig het zaagblad aan de zaagas
2b.Het freesgereedschap zo diep mogelijk op de freesas
zetten om trillingen te vermijden
3. Bevestig de losse flens aan het uiteinde van de as
4. Draai de schroefklem met de hand tot de aanslag in het
uiteinde van de as.
5. Controleer de spankracht door het indraaien van de
stifftappen met behulp van de imbussleutel. (Draai met de
klok mee) (Draaiing met de wijzers van de klok mee)
Gereedschap demonteren:
1. Draai de stifttap los met behulp van de imbussleutel.
(Ong. 2 omwentelingen tegen de klok in)
2. Draai de schroefklem met de hand uit het uiteinde van de
as en verwijder deze samen met de losse flens.
3a.Neem het zaagblad van de zaagas af.
3b.Bij het vervangen of demonteren van gereedschap het
freesgereedschap altijd wegnemen.
!
Zaagblad
"
Losse flens
#
Inschroefspanner
$
Vaste flens
%
Zaagas
&
Inbussleutel
SW = 4 M10
SW = 4 M12
5 - 8 Nm
11-13 Nm
