Tärkeitä ohjeita:
Sahanterän pikakiinnitys Quick-Lock
Jyrsinkaran pikakiinnitys Quick-Lock
HUOMAUTUS! Tapaturmavaara!
Loukkaantumisvaara terien vaihdon yhteydessä.
&
#
"
&
$
"
Ohje: Laipassa oleva kiristin kierretään sahan karalle niin pitkälle, kuin se menee. Terää paikallaan pitävä puristus-
voima syntyy kierrettävän kiristimen leviämisestä. Sen aikaansaamiseksi kiristä ruuvit T-kahvaisella kuusioavaimella.
Kiristimen punaisella merkitty ruuvi on kiinteä, eikä sitä saa avata!
Suositellut kiristimen ruuvien kiristysmomentit:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Ohje: Kiristin: Huomioi pyörimissuunta!
Jyrsintyökalu :myötäpäivään
Pyörösaha :vastapäivään
Dok.ID: 604007-909_16 • Finnisch • 10.11.2023

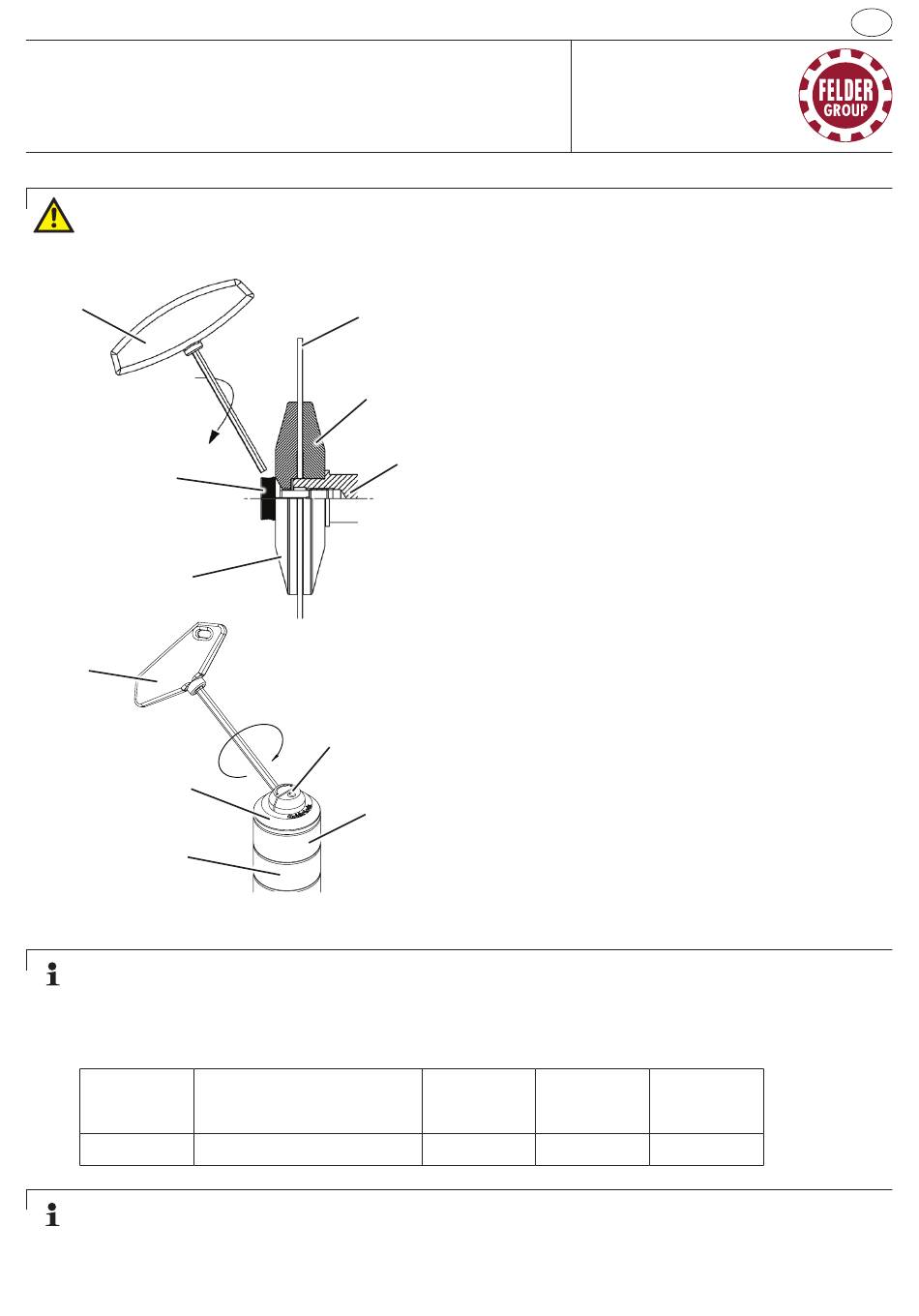

Työkalun kokoaminen:
1. Kaikkien irrotettavan laipan, kiinteän laipan, kiristys-
!
2a.Aseta terä akselille
$ 2b.Aseta jyrsintätyökalu niin syvälle jyrsinkaraan kuin mah-
3. Aseta irrotettava laippa akselille
4. Kierrä kiristintä käsin akselilla, kunnes se pysähtyy
%
5. Kiristä ruuvit tiukalle kuusioavaimen avulla (myötäpäi-
Työkalun purkaminen:
1. Avaa ruuvit kuusioavaimen avulla (n. 2 kierrosta vastapä-
2. Kierrä kiristin käsin irti akselilta ja vedä se pois irrotetta-
3a.Poista sahanterä akselilta.
3b.Poista jyrsintätyökalu, jos olet vaihtamassa tai poistamas-
#
!
"
#
!
$
%
&
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com
ruuvin, sahan karan ja sahan terän pintojen on oltava
puhtaita ja pölyttömiä!
dollista tärinän välttämiseksi
vään)
ivään)
van laipan kanssa.
sa työkalua..
Sahanterä
Irrotettava laippa
Kiristin
Kiinteä laippa
Sahan akseli
Kuusioavain
M10
M12
5 - 8 Nm
11-13 Nm
FI
