Ważne wskazówki:
Quick-Lock system wymiany tarczy pilarskiej
System zamiany wrzeciona frezarki Quick-Lock
PRZESTROGA! Niebezpieczeństwo urazu!
Niebezpieczeństwo powstania ran ciętych, szczególnie podczas wymiany narzędzi.
&
#
"
&
$
"
Wskazówka: Element mocujący w kołnierzu jest wkręcany ręcznie aż do wystąpienia oporu na wrzecionie. Siła
zamocowania narzędzia jest generowana w wyniku działania rozpierającego elementu mocującego. W tym celu
należy dokręcić wkręt bez łba z gniazdem sześciokątnym, korzystając z klucza imbusowego z uchwytem w kształcie
litery T.
Zaznaczony na czerwono wkręt bez łba na elemencie mocującym jest zamocowany na stałe i nie wolno nim
poruszać!
Zalecane wartości momentu dokręcania dla wkrętu bez łba na elemencie mocującym:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Wskazówka: Element mocujący: Uwzględnić kierunek obrotów!
Głowica frezarska :Zgodnie z ruchem wskazówek zegara
Pilarka :Przeciwnie do ruchu wskazówek zegara
Dok.ID: 604007-909_04 • Polnisch • 10.11.2023

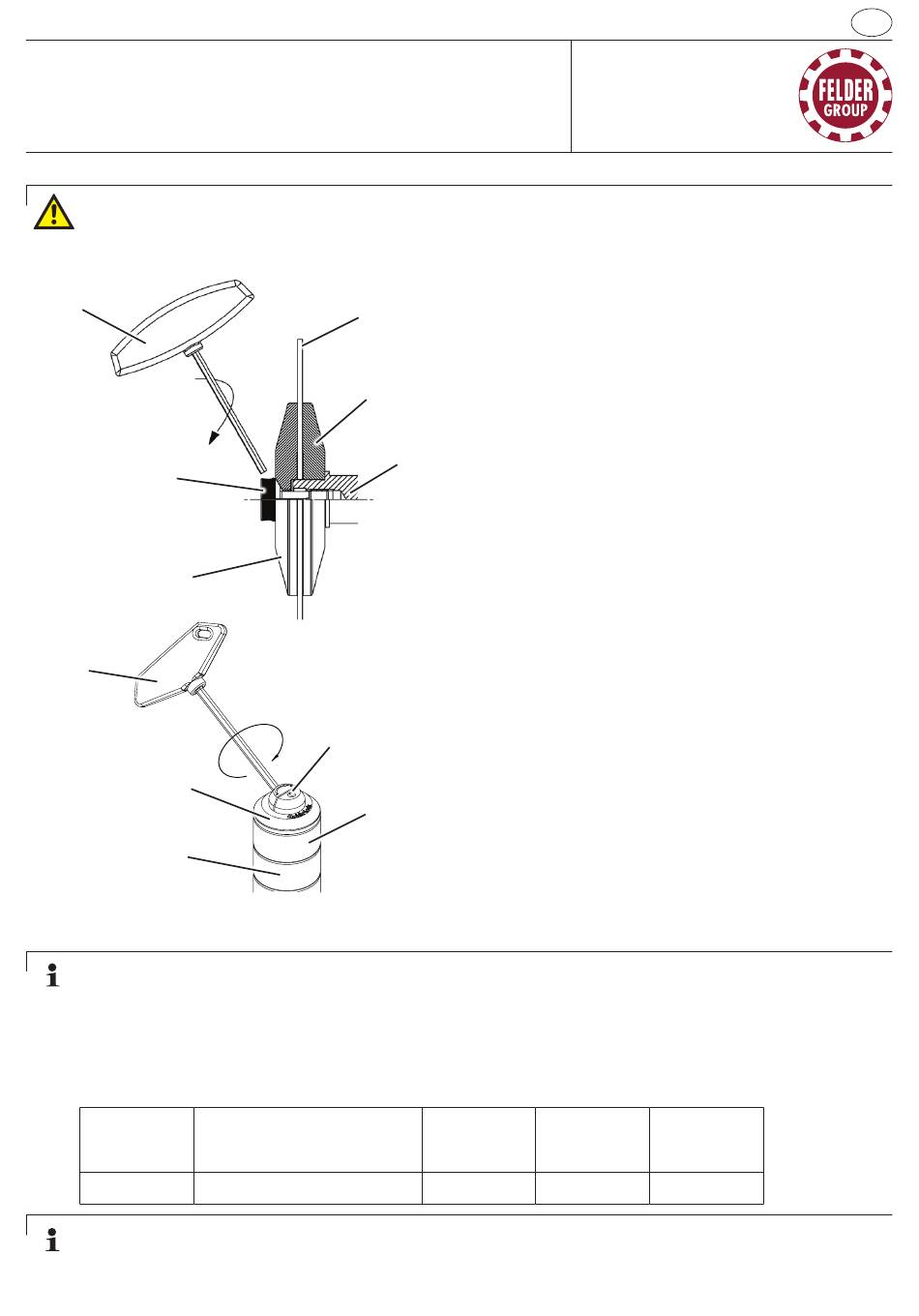

Montaż narzędzia:
1. Wszystkie powierzchnie stykowe kołnierza luźnego,
!
2a.Założyć tarczę piły na wał
$
2b.Narzędzie założyć jak najniżej na wrzeciono frezarki,
3. Założyć kołnierz luźny na końcu wału
%
4. Ręcznie wkręcać element mocujący w końcówkę wału aż
5. Siłę mocującą wygenerować poprzez wkręcenie wkrętu
Demontaż narzędzia:
1. Poluzować poprzez odkręcenie wkrętu bez łba za
2. Ręcznie wykręcić element mocujący z końcówki wału i
3a.Ściągnąć tarczę piły z wału.
3b.Przy zmianie i demontażu narzędzia zdjąć narzędzie
#
!
!
"
#
$
%
&
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com
kołnierza stałego, elementu mocującego, wału pilarki
i tarczy piły muszą być absolutnie czyste i wolne od
kurzu!
aby zapobiec wibracjom.
do pojawienia się oporu.
bez łba za pomocą klucza imbusowego. (obrót zgodnie
z ruchem wskazówek zegara)
pomocą klucza imbusowego. (ok. 2 obroty przeciwne do
ruchu wskazówek zegara)
ściągnąć wraz z kołnierzem luźnym.
frezujące.
Tarcza pilarki
Kołnierz luźny
Element mocujący
Kołnierz stały
Wał pilarki
Klucz imbusowy
M10
M12
5 - 8 Nm
11-13 Nm
PL
