Instrucciones importantes:
Sistema de cambio de hoja de sierra Quick-Lock
Sistema de cambio de husillo de fresado Quick-Lock
ATENCIÓN! Riesgo de accidente!
Riesgo de heridas particularmente al momento de cambiar de herramientas.
&
#
"
&
$
"
Aviso: El tensor de tornillo en la brida se introduce girando a mano hasta el tope en el husillo de la máquina. La
fuerza de fijación de las herramientas es generada a través del efecto de expansión del tensor de tornillo. Para ello
hay que atornillar hacia dentro el tornillo prisionero con hexágono interior por medio de la llave Allen con mango en
T.
¡ El tornillo prisionero marcado con color rojo en el tensor de tornillo está fijo y no debe tocarse !
Pares de apriete recomendados de los tornillos prisioneros en el tensor de tornillo:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Aviso: Tensor de tornillo: ¡Verificar el sentido de rotación!
Herramientas de fresado :en el sentido de las agujas del reloj
Sierras circulares :contra el sentido de las agujas del reloj
Dok.ID: 604007-909_12 • Spanisch • 10.11.2023
!
$
%
#
!
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

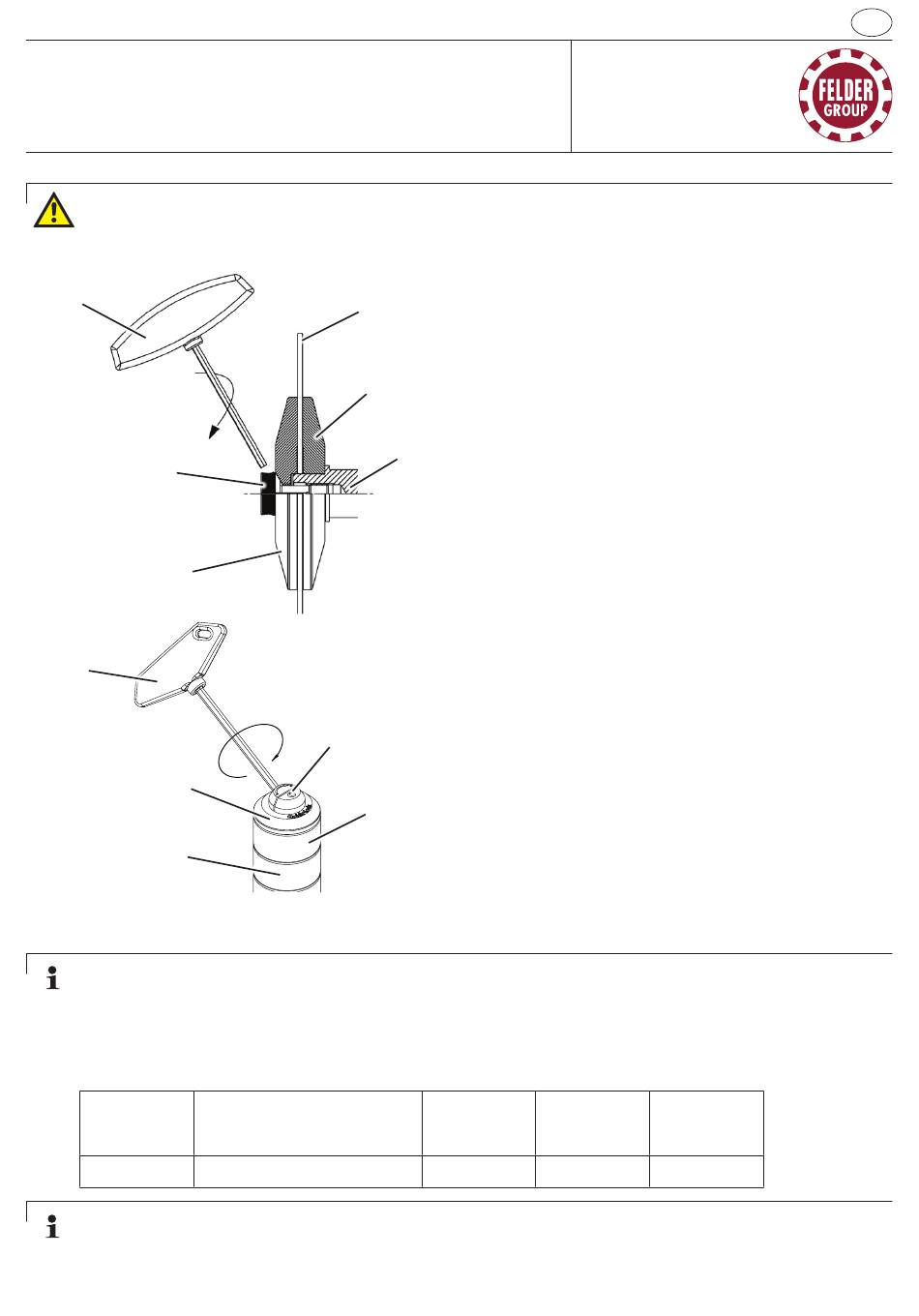

Montaje de herramientas:
1. ¡Todas las superficies de la brida suelta, la brida fija,
destornillador, eje y del disco de sierra, deben estar
perfectamente limpias y sin polvo!
2a.Introducir el disco en el eje de sierra
2b.La herramienta debe estar montada lo más abajo del eje
de tupí para evitar las vibraciones
3. Poner la brida suelta en el extremo del eje
4. Atornillar el tensor de tornillo a mano en el extremo del
eje hasta el tope.
5. Generar la fuerza de fijación girando el tornillo prisio-
nero con ayuda de una llave Allen (giro en el sentido
de las agujas del reloj.) (Rotación en el sentido de las
agujas del reloj)
Desmontaje de las herramientas:
1. Aflojar con la llave allen los tornillos prisioneros (aprox.
2 giros contra el sentido de las agujas del reloj)
2. Desenroscar el tensor de tornillo a mano del final del eje
y sacarlo con brida suelta.
3a.Quitar el disco de sierra del eje.
3b.Desmontar la herramienta cuando se cambia las cuchil-
las.
!
Disco de sierra
"
Brida suelta
#
Tensor de tornillo
$
Brida fija
%
Eje de sierra
&
Llave allen
M10
M12
5 - 8 Nm
11-13 Nm
