Informazioni importanti:
Sistema di cambio lama Quick-Lock
Sistema di cambio del mandrino di fresatura Quick-Lock
ATTENZIONE! Pericolo di lesioni!
Pericolo di ferite da taglio, in particolare durante il cambio degli utensili.
&
#
"
&
$
"
Nota bene: Il dispositivo di serraggio sulla flangia deve essere avvitato manualmente nel mandrino della macchina
fino alla battuta. La forza di serraggio dell'utensile è generata dall'azione del meccanismo ad espansione del dispo-
sitivo di serraggio. A questo scopo, è necessario avvitare il grano filettato ad esagono cavo utilizzando una chiave a
T per viti ad esagono cavo.
l grano filettato contrassegnato con il colore rosso che si trova sul dispositivo di serraggio è fisso e non deve essere
manipolato!
Coppie di serraggio raccomandate per il grano filettato sul dispositivo di serraggi:
604-107 K 940, kappa 400
604-108 F 700, F 900, profil 45
604-112 K 945, kappa 450
604-106 kappa 550, kappa 590
Nota bene: Dispositivo di serraggio: Fare attenzione al senso di rotazione!
Utensile di fresatura :In senso orario
Seghe circolari :in senso antiorario
Dok.ID: 604007-909_09 • Italienisch • 10.11.2023
!
$
%
#
!
SW = 4
SW = 4
FELDER KG
KR-Felder-Straße 1
A-6060 HALL in Tirol, AUSTRIA
Tel: +43 5223 5850 0
E-Mail: info@felder-group.com
Internet: www.felder-group.com

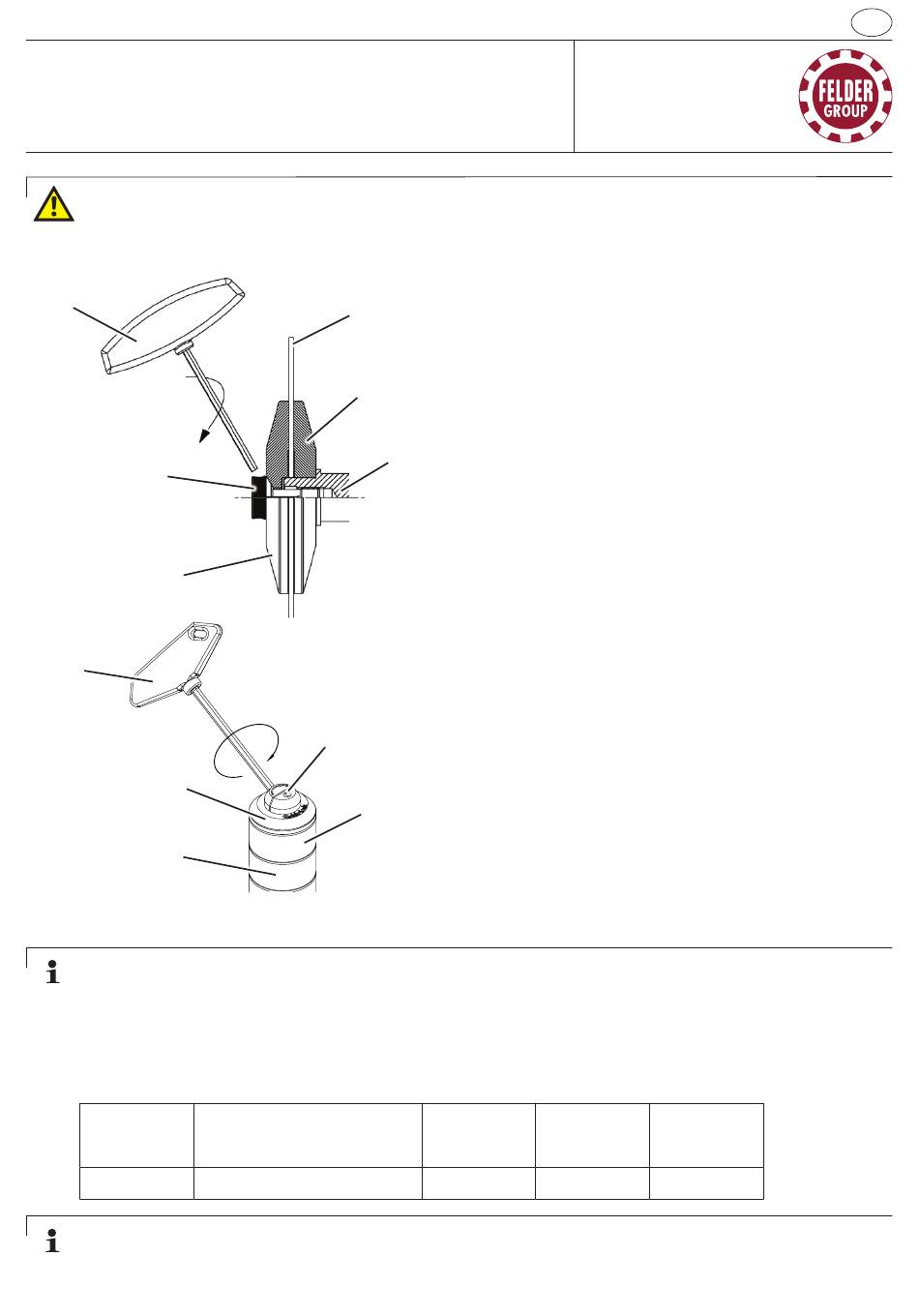

Montaggio dell'utensile:
1. Tutte le superfici di contatto della flangia libera, di quella
fissa, della chiave di serraggio, dell' albero lama e della
lama devono essere assolutamente puliti e senza polvere!
2a.Posizionare la lama sull' albero
2b.Appoggiare l'utensile di fresatura sul mandrino portafre-
sa nella posizione più bassa possibile, al fine di evitare
vibrazioni
3. Inserire la flangia libera all' estremità dell' albero
4. Avvitare manualmente il dispositivo di serraggio
all'estremità dell'albero fino alla battuta.
5. Produrre la forza di serraggio necessaria avvitando il
grano filettato con una chiave a brugola. (rotazione in
senso orario)
Smontaggio dell'utensile:
1. Sbloccare allentando la vite a brugola con la chiave a
brugola. (2 giri circa in senso antiorario)
2. Svitare manualmente il dispositivo di serraggio
dall'estremità dell'albero ed estrarlo con la flangia libe-
ra.
3a.Togliere la lama dall' albero
3b.Quando si cambia o smonta un utensile, rimuovere
l'utensile di fresatura.
!
Lama
"
Flangia libera
#
Dispositivo di serraggio
$
Flangia fissa
%
Albero della sega
&
Brugola
M10
M12
5 - 8 Nm
11-13 Nm
IT
