urmet domus Ipercom VOG 5+ 1761/18 Installation Handbook page 7

2. INSTALLATION
ATTENTION ! Pour un fonctionnement correct des commandes gestuelles (Gesture), ne pas installer
le dispositif dans des endroits où il pourrait être exposé aux rayons directs du soleil, car le capteur
IR est sensible à la lumière.

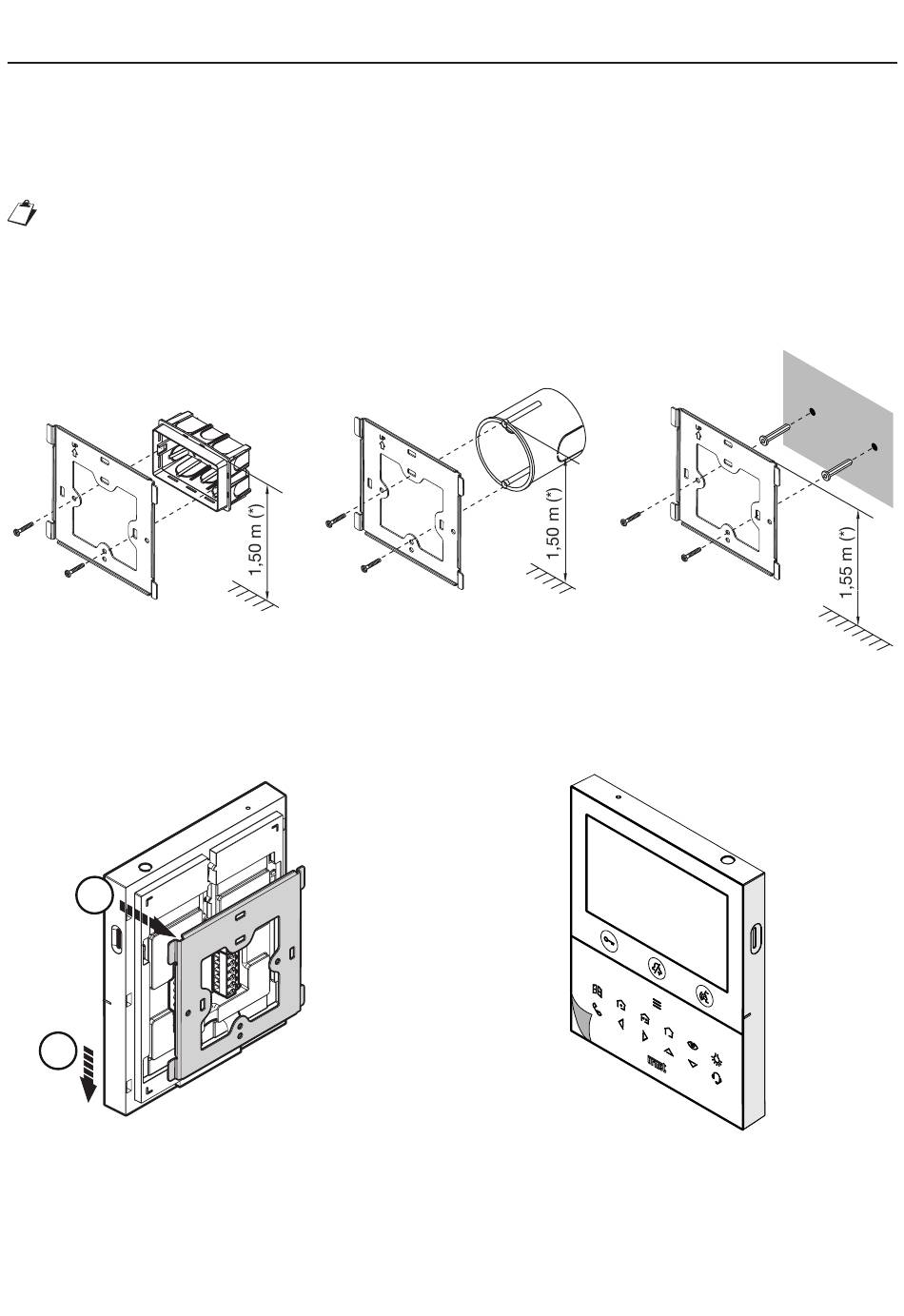

• Emmurer le boîtier d'encastrement Mod. 503 ou le boîtier d'encastrement Ø 60 à la hauteur indiquée
sur le dessin ci-après.
Le boîtier d'encastrement Mod. 503 peut être installé horizontalement ou verticalement.
• Fixer l'étrier au boîtier d'encastrement ou au mur comme indiqué.
• Réaliser les connexions sur le bornier.
• Fixer le vidéophone à l'étrier.
• Retirer le film de protection de l'afficheur.
• Mettez le système sous tension.
Boîtier Mod. 503
n° 2 M3,5 x 19 mm
de série
(*) Pour garantir le respect de la Directive de référence pour les personnes handicapées (par exemple, en
France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-555 du 17/05/2006 et ses amendements
ultérieurs des 1/08/2006, 26/02/2007 et 21/03/2007), l'écran du moniteur devra être mis en place à une
hauteur comprise entre 90 et 130 cm.
1
2
DS1761-035
Boîtier Ø 60 mm
n° 2 M3,5 x 19 mm
à tête évasée
n° 2 vis et chevilles
de série
7
